Installing the left Valvetronic servomotor
NOTE:
TECHNICAL INFORMATION
Work must be carried out carefully in order to avoid component damage.
Work must be carried out carefully in order to avoid component damage.

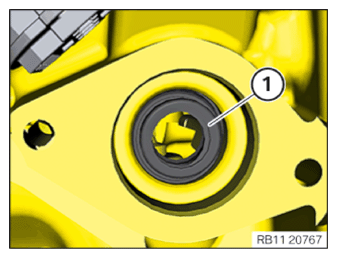

- If necessary, lever the radial shaft seal (1)
out of the cylinder head using a commercially available tool.
- Replace radial shaft seal (1)
at front.
Parts: Radial shaft seal

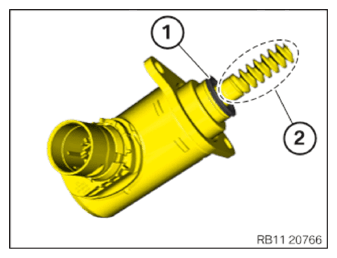

- Grease the gearing on the worm drive in area (2)
with lubricating grease.
Parts: lubric. grease
CONSUMABLE SPECIFICATIONSLubricating grease Longtime PD-1 400 g, Cartridge 83192160340 - Screw in the Valvetronic servomotor (4) evenly with the shaft (2) via the gearing of the worm drive up to the stop.
- Secure screws (3) .
TIGHTENING TORQUE SPECIFICATIONS
| Valvetronic servomotor on cylinder head | ||
| M6x16-8.8 | Tightening torque | 9.6 Nm |
- The connector (1) on the Valvetronic servomotor must lock audibly.
Follow-up work
- Refer to INSTALLING THE LEFT INTAKE PLENUM .
- Refer to INSTALLING THE LEFT ENGINE SUPPORT BRACKET .
- Refer to INSTALLING FRONT AXLE .
- Refer to TIGHTENING THE BOLTS ON THE FRONT AXLE SUPPORT .
- Refer to SECURING THE SWIVEL BEARING, LEFT AND RIGHT .
- Refer to REMOVING THE MOBILE LIFTING TABLE .
- Refer to FASTENING COOLANT HOSE TO THE FRONT SUBFRAME .
- Refer to SECURING THE TRANSMISSION OIL COOLING BRACKET .
- Refer to REMOVING BEARING BRACKET .
- Refer to INSTALLING THE OUTPUT SHAFT ON LEFT AND RIGHT .
- Refer to INSTALLING THE LEFT AND RIGHT SPRING STRUT HOLDER .
- Refer to ATTACHING THE BRAKE CALIPER ON THE LEFT AND RIGHT .
- Refer to CONNECTING THE CONNECTORS ON LEFT AND RIGHT .
- Refer to CONNECTING THE CONNECTOR TO THE LEFT AND RIGHT VERTICAL ACCELERATION SENSOR .
- Refer to SECURING THE WISHBONE ON THE TOP LEFT AND RIGHT ON THE SWIVEL BEARING .
- Refer to FASTENING THE RIGHT AND LEFT OUTPUT SHAFTS ONTO THE WHEEL BEARING .
- Refer to SECURING THE UNIVERSAL JOINT ON THE STEERING GEAR .
- Refer to ATTACHING THE WIRING HARNESS TO THE ACTIVE ANTI-ROLL BAR .
- Refer to FASTENING THE WIRING HARNESS TO THE EPS .
- Refer to IF INSTALLED: FASTENING THE AUXILIARY HEATER .
- Refer to INSTALLING LEFT AND RIGHT BRAKE VENTILATION DUCT .
- Refer to INSTALLING THE LEFT-HAND AND RIGHT-HAND CRASH LEVER .
- Refer to INSTALLING THE WHEEL ARCH COVER ON THE FRONT, BOTTOM LEFT AND RIGHT .
- Refer to INSTALLING REINFORCEMENT STRUT .
- Refer to REMOVING THE COMBUSTION ENGINE FROM THE INSTALLATION POSITION (INTAKE FILTER HOUSING REMOVED) .
- Refer to INSTALLING LEFT INTAKE SILENCER HOUSING .
- Refer to INSTALLING ACOUSTIC COVER .
- Refer to INSTALLING THE STIFFENING PLATE .
- Refer to INSTALLING FRONT UNDERBODY PROTECTION .
- Refer to INSTALLING THE REAR SECTION OF THE FRONT WHEEL ARCH COVER ON THE LEFT AND RIGHT .
- Refer to INSTALLING THE DOOR SILL LEFT AND RIGHT FRONT WHEEL ARCH TRIM (PARTIALLY REMOVED) .
- Refer to INSTALLING THE COVER OF THE STEERING ASSEMBLY ON THE LEFT AND RIGHT .
- Refer to INSTALLING THE FRONT LEFT AND RIGHT WHEELS .
- Refer to INSTALLING THE COVER IN THE ENGINE COMPARTMENT AT TOP LEFT AND RIGHT .
- Refer to INSTALLING THE CENTER COWL UPPER PART .
- Refer to INSTALLING WINDSHIELD PANEL COVER .
- Refer to INSTALLING LEFT AND RIGHT WIPER ARM .
- Refer to INSTALLING THE REAR HOOD SEAL .
- Refer to INSTALLING THE REAR RIGHT ENGINE COMPARTMENT COVER .
- Refer to INSTALLING THE COVER OF THE ENGINE COMPARTMENT ON THE REAR LEFT .
- Refer to TAKING HOOD OUT OF THE SERVICE POSITION .
- Refer to ACTIVATING VEHICLE-SPECIFIC HIGH-VOLTAGE OR LOW-VOLTAGE ELECTRICAL SYSTEM .
- Refer to VERSION WITH ECCENTRIC SHAFT SERVOMOTOR: TEACHING IN THE END STOPS WITH THE DIAGNOSTIC SYSTEM .
