Removal [08/2015 - 08/2017]: Procedure

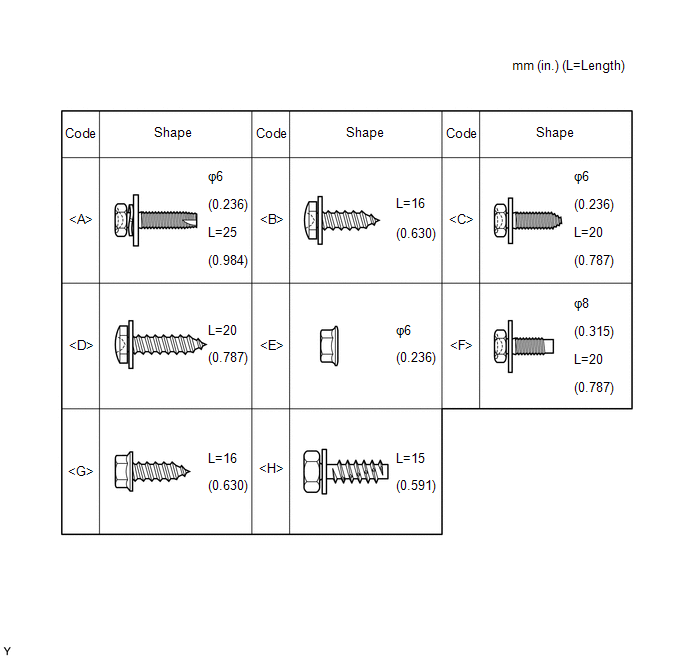

- TABLE OF BOLT, SCREW AND NUT
HINT:
All bolts, screws and nuts relevant to installing and removing the instrument panel are shown along with their alphabet codes in the table below.
- PRECAUTION NOTE:
After turning the ignition switch off, waiting time may be required before disconnecting the cable from the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice before proceeding with work (Refer to PRECAUTION [08/2015 - 08/2017] ).
- DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL WARNING:
Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the SRS system.
NOTE:When disconnecting the cable some systems need to be initialized after the cable is reconnected (Refer to INITIALIZATION [08/2015 - 08/2017] ).
- REMOVE LOWER NO. 2 STEERING WHEEL COVER
Refer to PROCEDURE - Step 4
- REMOVE LOWER NO. 3 STEERING WHEEL COVER
Refer to PROCEDURE - Step 3
- REMOVE STEERING PAD
Refer to PROCEDURE - Step 5
- REMOVE STEERING WHEEL ASSEMBLY
Refer to PROCEDURE - Step 6
- REMOVE LOWER STEERING COLUMN COVER
Refer to PROCEDURE - Step 8
- REMOVE UPPER STEERING COLUMN COVER
Refer to PROCEDURE - Step 9
- REMOVE TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY
Refer to PROCEDURE - Step 10
- REMOVE FRONT DOOR SCUFF PLATE LH
See step 12
- REMOVE COWL SIDE TRIM BOARD LH
See step 14
- REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH
See step 16
- REMOVE FRONT PILLAR GARNISH LH
See step 26

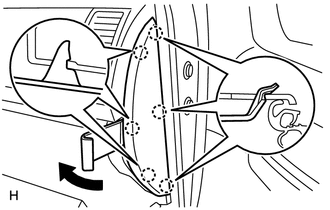

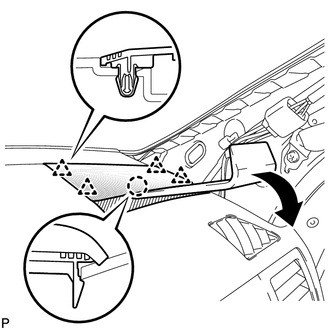

- REMOVE INSTRUMENT SIDE PANEL LH
- REMOVE HOOD LOCK CONTROL LEVER SUB-ASSEMBLY
Refer to PROCEDURE - Step 3

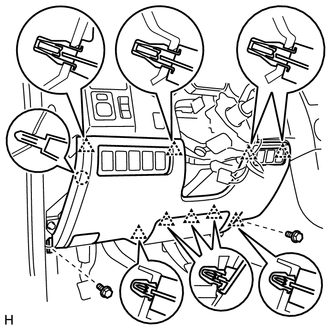

- REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH
- REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY
Refer to PROCEDURE - Step 7
- REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY
See step 8
- REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY
See step 9
- REMOVE REAR CONSOLE BOX POCKET
See step 11
- REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY
See step 10
- REMOVE CONSOLE BOX CARPET
See step 12
- REMOVE REAR CONSOLE BOX ASSEMBLY
See step 13
- REMOVE FRONT CONSOLE BOX
See step 14

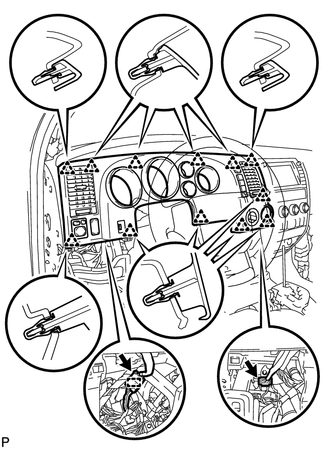

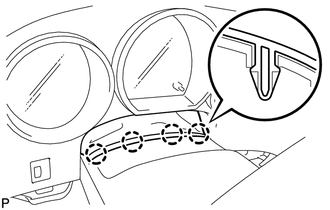

- REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY
- REMOVE COMBINATION METER ASSEMBLY
Refer to PROCEDURE - Step 8

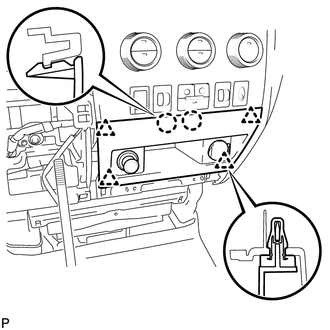

- REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL
- REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY
Refer to PROCEDURE - Step 16
- REMOVE RADIO AND DISPLAY RECEIVER ASSEMBLY (w/o Navigation System)
Refer to PROCEDURE - Step 12
- REMOVE NAVIGATION RECEIVER ASSEMBLY (w/ Navigation System)
Refer to PROCEDURE - Step 12
- REMOVE FRONT DOOR SCUFF PLATE RH
See step 11
- REMOVE COWL SIDE TRIM BOARD RH
See step 13
- REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH
See step 15
- REMOVE FRONT PILLAR GARNISH RH
See step 25

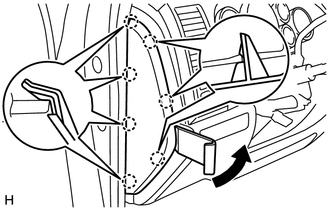

- REMOVE INSTRUMENT SIDE PANEL RH

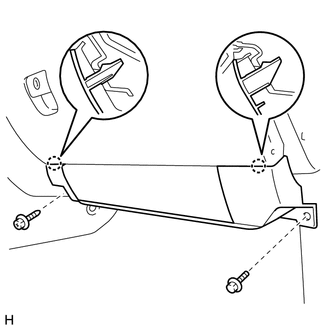

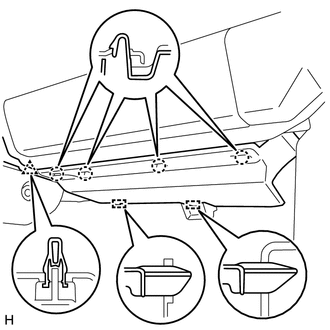

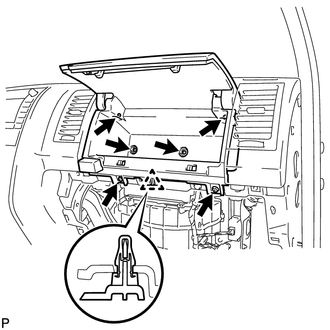

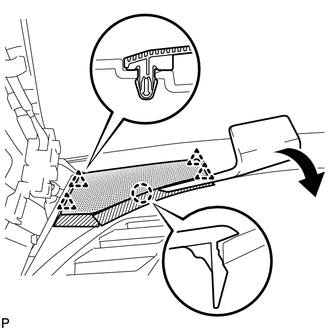

- REMOVE NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY
- Detach the clip and 4 claws.
- Detach the 2 guides and remove the under cover.
- REMOVE LOWER INSTRUMENT PANEL
- REMOVE LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY
Refer to PROCEDURE - Step 8
- REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH
- REMOVE NO. 2 INSTRUMENT PANEL BOX DOOR SUB-ASSEMBLY
- REMOVE INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY
- REMOVE FRONT NO. 2 SPEAKER ASSEMBLY LH
Refer to PROCEDURE - Step 6
- REMOVE NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY
- REMOVE FRONT NO. 2 SPEAKER ASSEMBLY RH
Refer to PROCEDURE - Step 5
- REMOVE NO. 3 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY
- REMOVE FRONT NO. 4 SPEAKER ASSEMBLY (for 14 Speakers)
Refer to PROCEDURE - Step 8
- REMOVE FRONT SEAT HEADREST ASSEMBLY (for 14 Speakers)
- REMOVE SEAT TRACK INNER COVER RH (for 14 Speakers)
Refer to PROCEDURE - Step 3
- REMOVE SEAT TRACK OUTER COVER RH (for 14 Speakers)
Refer to PROCEDURE - Step 4
- REMOVE FRONT RH SEAT ASSEMBLY (for 14 Speakers)
Refer to PROCEDURE - Step 5
- REMOVE AUDIO AMPLIFIER COVER (for 14 Speakers)
Refer to PROCEDURE - Step 4
- REMOVE STEREO COMPONENT AMPLIFIER ASSEMBLY (for 14 Speakers)
Refer to PROCEDURE - Step 5
- REMOVE REAR NO. 4 AIR DUCT (for 14 Speakers)
Refer to PROCEDURE - Step 72

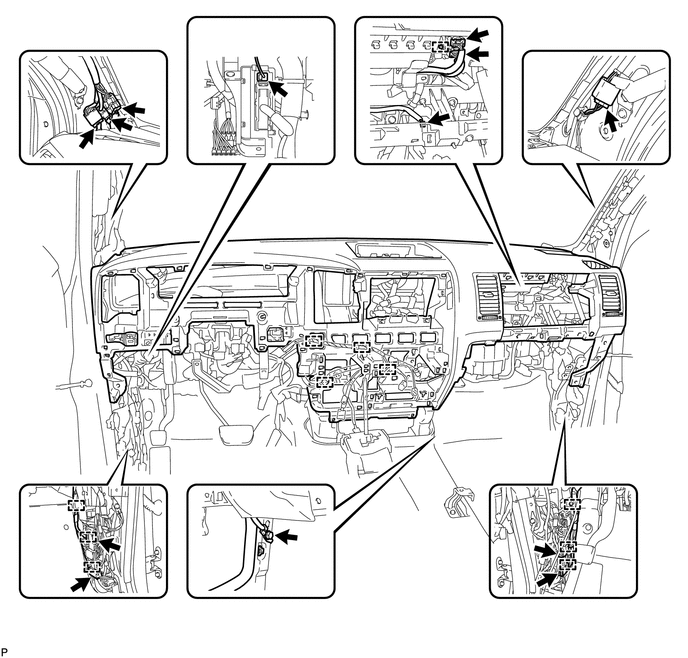

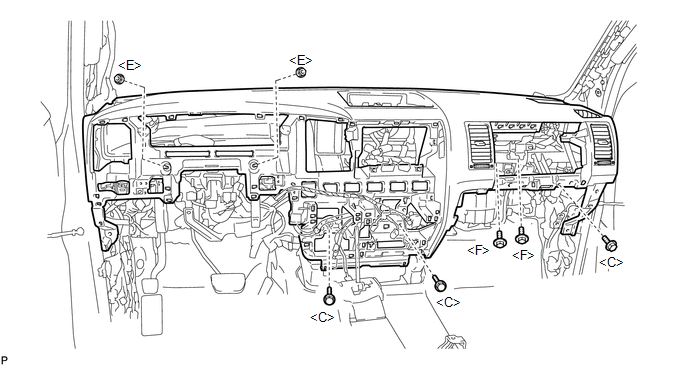

- REMOVE INSTRUMENT PANEL SUB-ASSEMBLY (for 14 Speakers) TEXT IN ILLUSTRATION
*1 Slider - REMOVE INSTRUMENT PANEL SUB-ASSEMBLY (for 8 Speakers) TEXT IN ILLUSTRATION

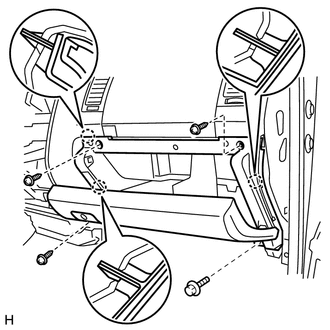

*1 Slider - REMOVE NO. 3 INSTRUMENT PANEL STAY

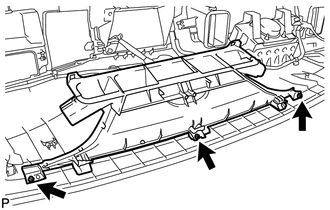

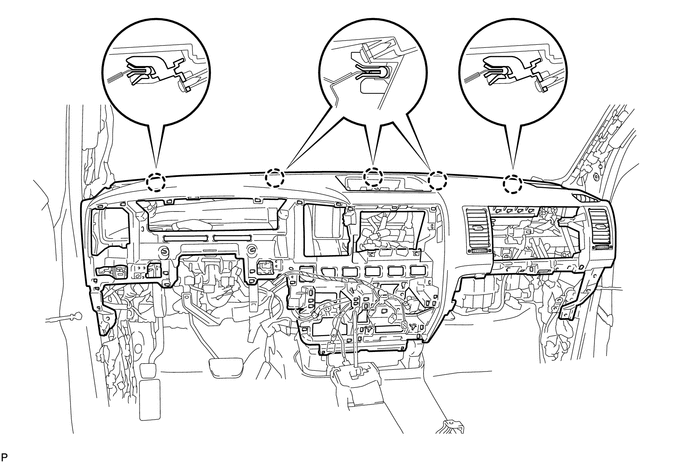

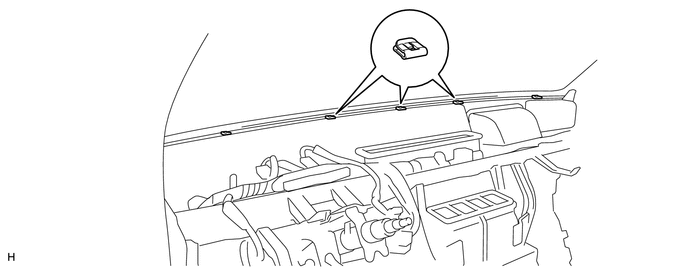

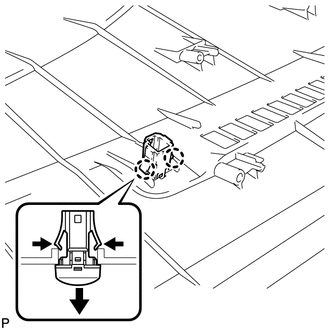

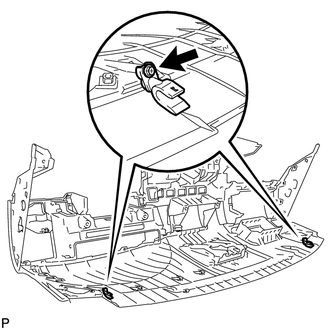

- REMOVE NO. 1 INSTRUMENT PANEL CLIP

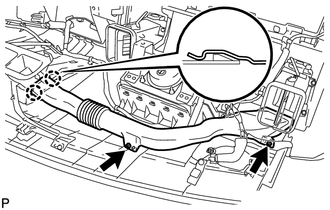

- REMOVE NO. 1 HEATER TO REGISTER DUCT

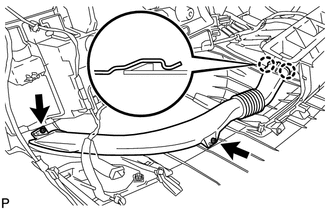

- REMOVE NO. 1 SIDE DEFROSTER NOZZLE DUCT
- Remove the 2 <G> or <H> screws.
- Detach the 2 claws and remove the duct.
- REMOVE NO. 2 SIDE DEFROSTER NOZZLE DUCT
- Remove the 2 <G> or <H> screws.
- Detach the 2 claws and remove the duct.
- REMOVE DEFROSTER NOZZLE ASSEMBLY
- Remove the 3 <G> or <H> screws and the defroster nozzle.

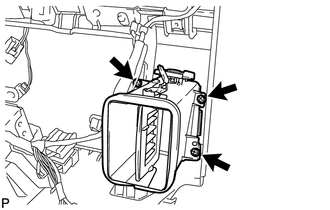

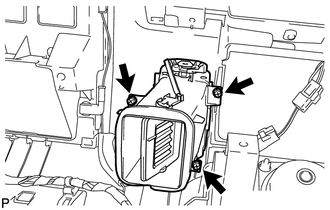

- REMOVE NO. 4 INSTRUMENT PANEL REGISTER ASSEMBLY
- Remove the 3 <G> or <H> screws and the register.
- REMOVE NO. 3 INSTRUMENT PANEL REGISTER ASSEMBLY
- Remove the 3 <G> or <H> screws and the register.
- REMOVE NAVIGATION ANTENNA ASSEMBLY (w/ Navigation System)
Refer to PROCEDURE - Step 8

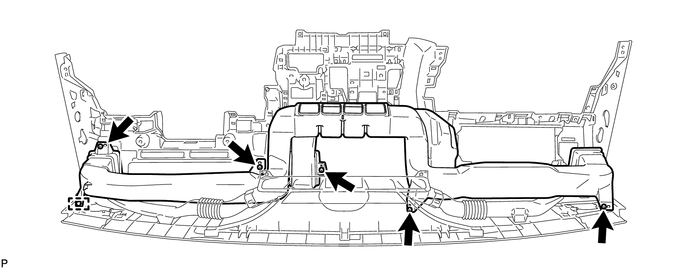

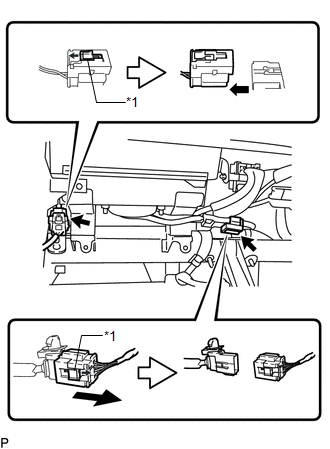

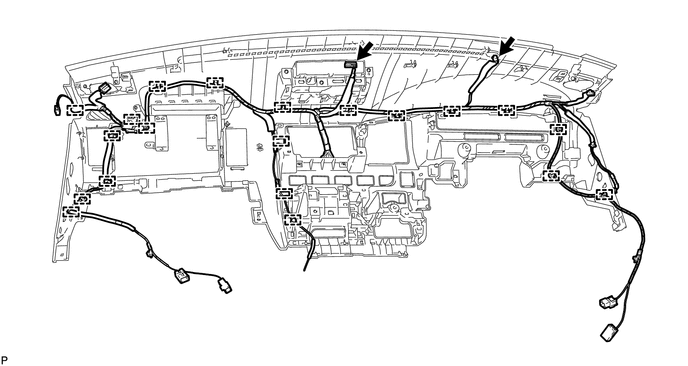

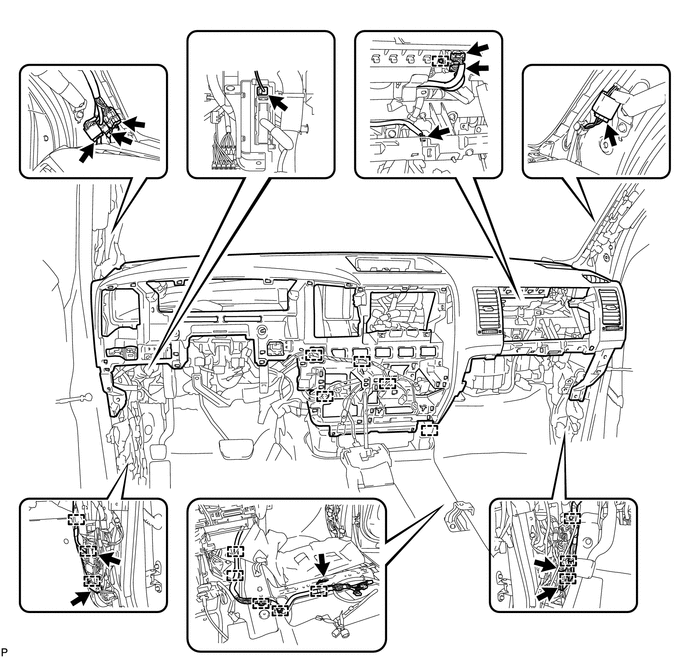

- REMOVE NO. 2 INSTRUMENT PANEL WIRE
- REMOVE FRONT PASSENGER AIRBAG ASSEMBLY
Refer to PROCEDURE - Step 7

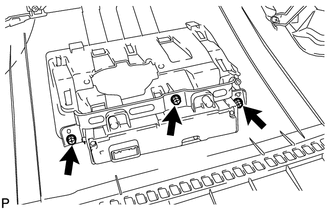

- REMOVE ACCESSORY METER ASSEMBLY
- Remove the 3 screws and accessory meter.

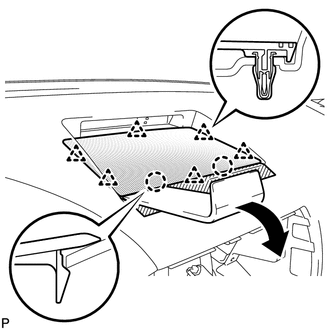

- REMOVE AUTOMATIC LIGHT CONTROL SENSOR
- Detach the 2 claws and remove the automatic light control sensor.

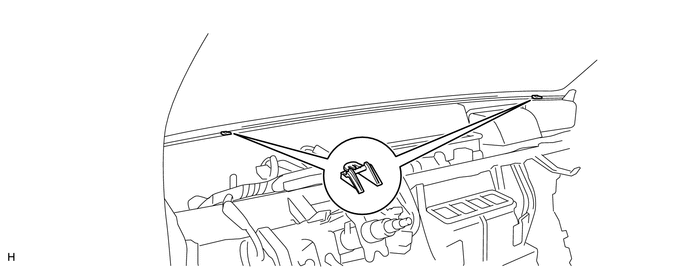

- REMOVE NO. 1 INSTRUMENT PANEL PIN
- Remove the 2 <G> or <H> screws and 2 instrument panel pins.
