Installing the catalytic converter near engine, bottom at bank 2

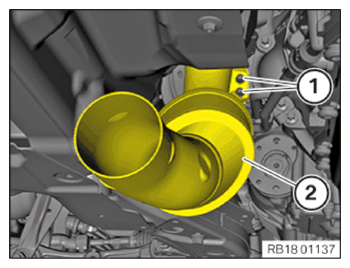

- Feed in the catalytic converter near engine (2) upwards.
- Position the catalytic converter near engine (2) on the stud bolt.
- Tighten nuts (1).TIGHTENING TORQUE SPECIFICATIONS
Bottom catalytic converter Nut M8
Replace nuts.tightening torque 23 Nm - Replace V-band clamp.
Parts: V-band clamp
- Replace gasket.
Parts: Seal
- Slide the V-clip (1) towards the bottom onto the catalytic converter near engine.
- Position the V-clip (1) on the catalytic converter near engine.
- Tighten down screw (2).
TIGHTENING TORQUE SPECIFICATIONS
| Top catalytic converter to bottom catalytic converter | ||
|---|---|---|
| V-band clamp Replace V-band clamp. |
Tightening torque | 14 Nm |
Installing the version with gasoline particulate filter for cylinders 5 to 8
Installing the differential pressure sensor of the cylinders 5 to 8
- Replace molded hose (1).
Parts: Molded hose
- Grease the thread on the exhaust system with high-temperature assembly paste.CONSUMABLE SPECIFICATION

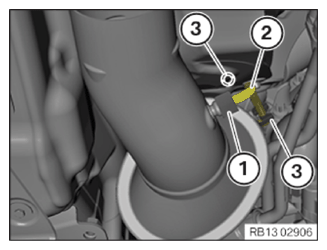

High-temperature assembly paste 10 g, Tube 83230309003 - Feed in the differential pressure sensor with pressure line downwards.
- Clip the pressure line (2) into the clamps (3).
- Tighten nut (1).TIGHTENING TORQUE SPECIFICATIONS
Pressure line on catalytic converter Pressure line Tightening torque 40 Nm - Clip in the hose (4) into the clamp (3).

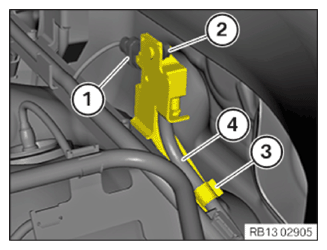

- Connect connectors (1) and lock.
- Tighten nut (2).
TIGHTENING TORQUE SPECIFICATIONS
| Differential pressure sensor to holder | ||
|---|---|---|
| Nut M6 | tightening torque | 8 Nm |
Follow-up work
- Refer to INSTALLING HEAT SHIELD, TOP .
- Refer to INSTALLING THE LAMBDA OXYGEN SENSOR FOR THE CYLINDERS 1 TO 4 .
- Refer to INSTALLING THE LAMBDA OXYGEN SENSOR FOR THE CYLINDERS 5 TO 8 .
- Refer to INSTALLING THE CROSSING OF THE TRANSMISSION WIRING HARNESS .
- Refer to INSTALLING THE COOLANT EXPANSION TANK FOR THE LOW-TEMPERATURE .
- Refer to INSTALLING BRACKET FOR RIGHT INTAKE SILENCER .
- Refer to INSTALLING OIL FILLER NECK .
- Refer to FASTENING THE ENGINE VENTILATION LINE OF CYLINDER BANK 1 .
- Refer to INSTALLING RIGHT INTAKE SILENCER HOUSING .
- Refer to INSTALLING THE OXYGEN SENSOR MONITOR FOR CYLINDERS 5 TO 8 .
- Refer to FASTENING THE ACTIVATED-CHARCOAL FILTER LINE .
- Refer to FASTENING THE ENGINE VENTILATION LINE OF CYLINDER BANK 2 .
- Refer to INSTALLING THE LEFT INTAKE SILENCER BRACKET .
- Refer to FASTENING THE ENGINE VENTILATION LINE OF CYLINDER BANK 2 .
- Refer to INSTALLING LEFT INTAKE SILENCER HOUSING .
- Refer to INSTALLING ACOUSTIC COVER .
- Refer to INSTALLING CATALYTIC CONVERTER, BOTTOM .
- Refer to INSTALLING FRONT PROPELLER SHAFT AT THE FRONT AXLE TRANSMISSION .
- Refer to INSTALLING THE TRANSFER BOX (ATC 13-1) .
- Refer to FASTENING THE PROP SHAFT (PARTIALLY REMOVED) .
- Refer to INSTALLING THE CONNECTING SUPPORTS ON THE TUNNEL .
- Refer to INSTALLING TRANSMISSION CROSS MEMBER .
- Refer to RECONNECTING ALL BATTERY GROUND LEADS .
- Refer to CHECKING/TOPPING UP THE TRANSFER BOX OIL (ACTIVE TORQUE CONTROL 13-1) .
- Refer to INSTALLING THE AIR DUCT .
- Refer to INSTALLING THE HEAT SHIELDS .
- Refer to INSTALL EXHAUST SYSTEM .
- Refer to INSTALLING THE REAR LEFT AND RIGHT TENSION STRUT .
- Refer to INSTALLING THE STIFFENING PLATE .
- Refer to INSTALLING LEFT STRUT BRACE .
