Overview Of System Components For Driver Assistance Systems - GF54.00-P-9998RR
Model 190

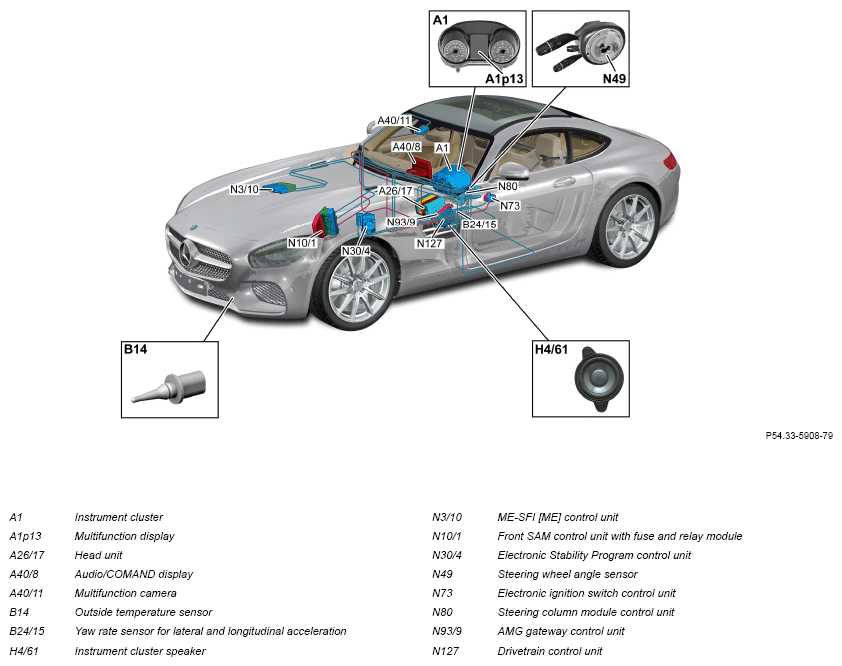

Attention assistance system, shown on Model 190.377 As Of 01.12.2018

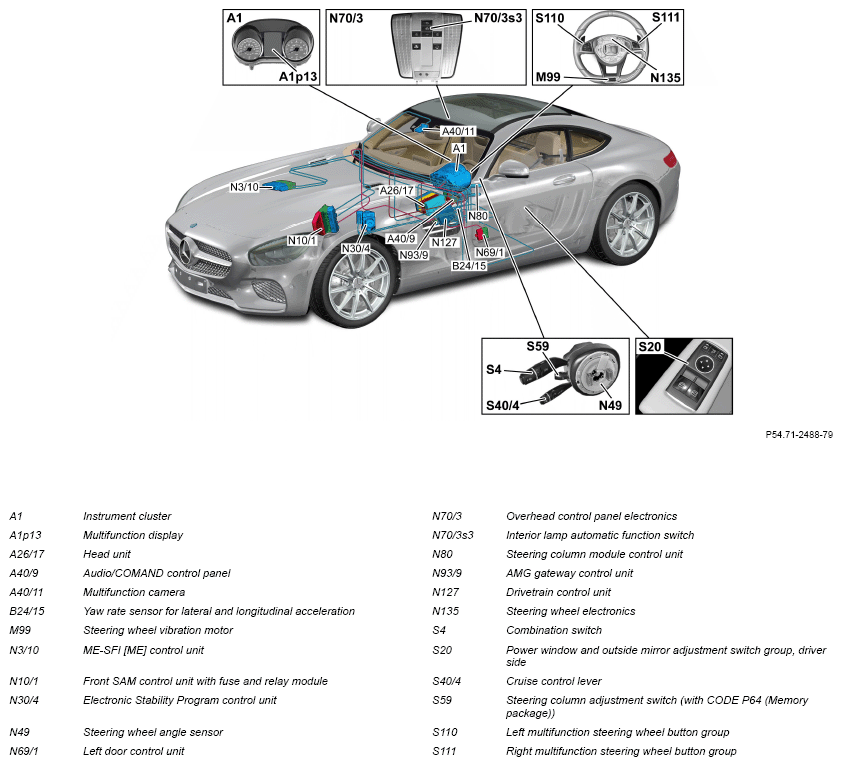

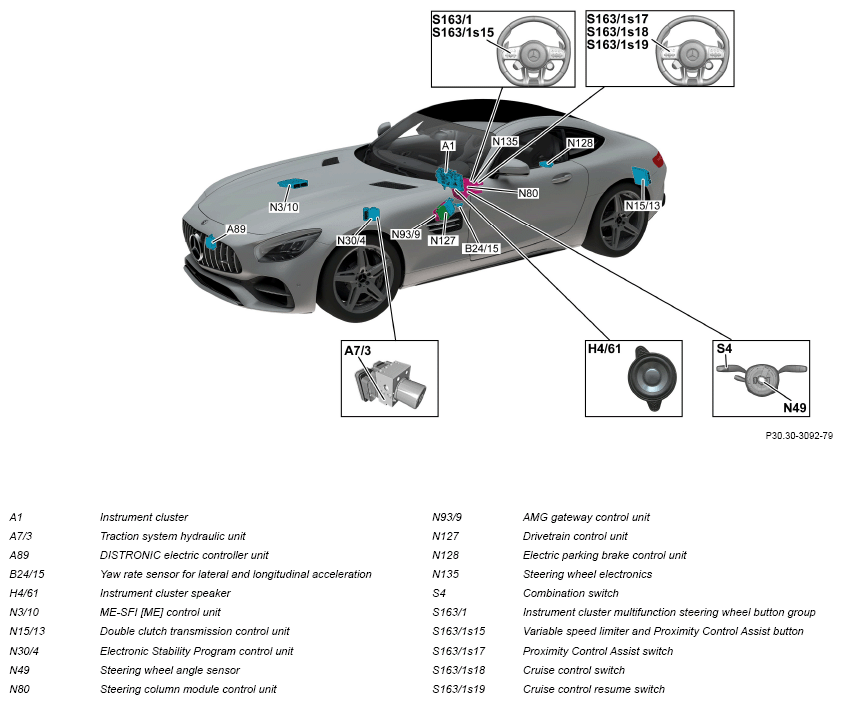

Tempomat, shown on Model 190.377 As Of 01.12.2018

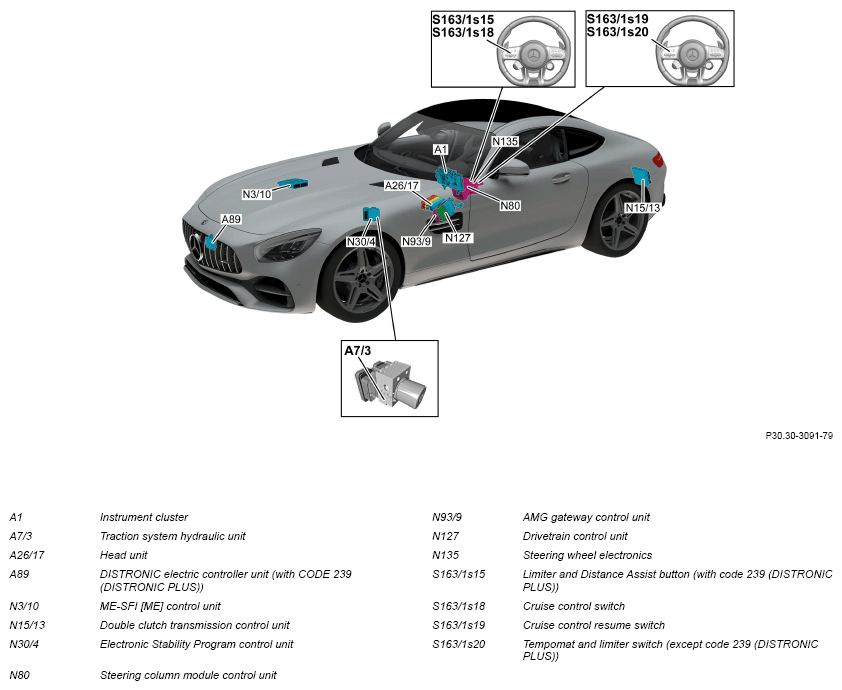

DISTRONIC PLUS (With Code 239 (DISTRONIC PLUS)), shown on Model 190.377 As Of 01.12.2018

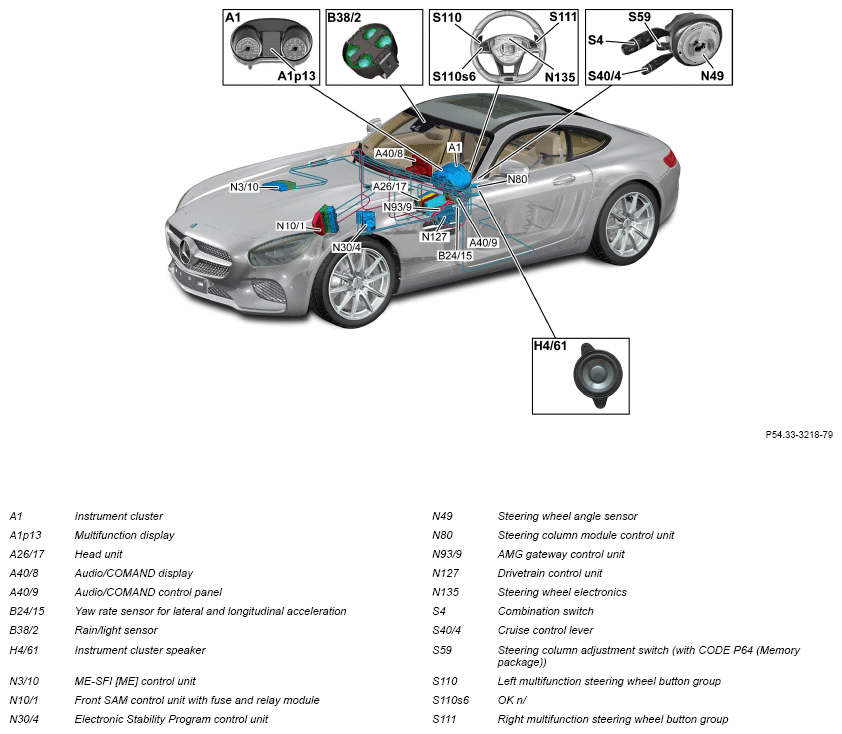

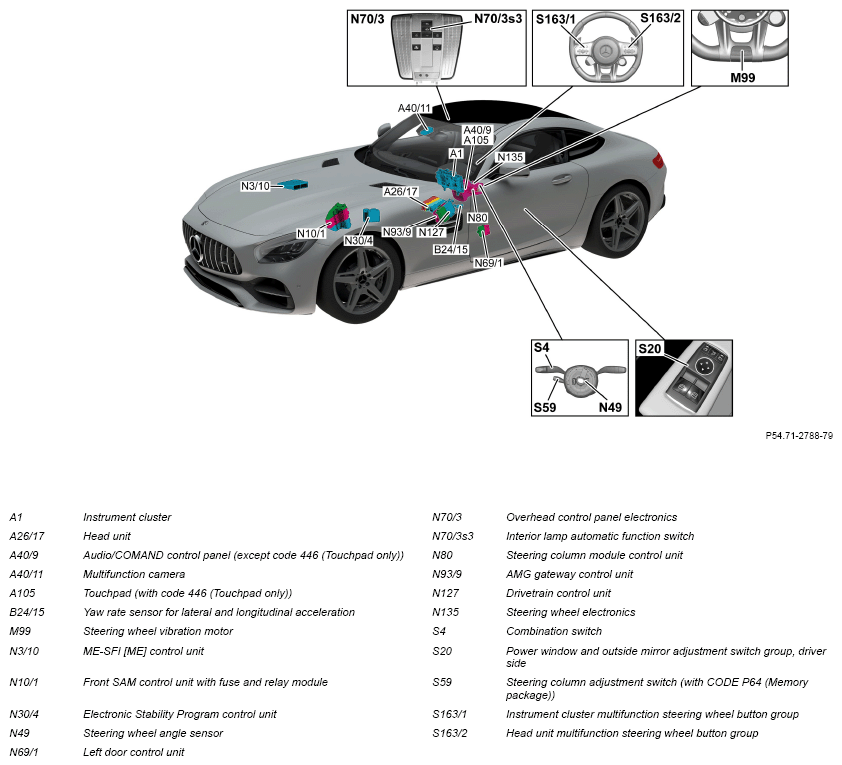

Lane Keeping Assist (With Code 22P (Lane Tracking Package)), shown on Model 190.377 As Of 01.12.2018

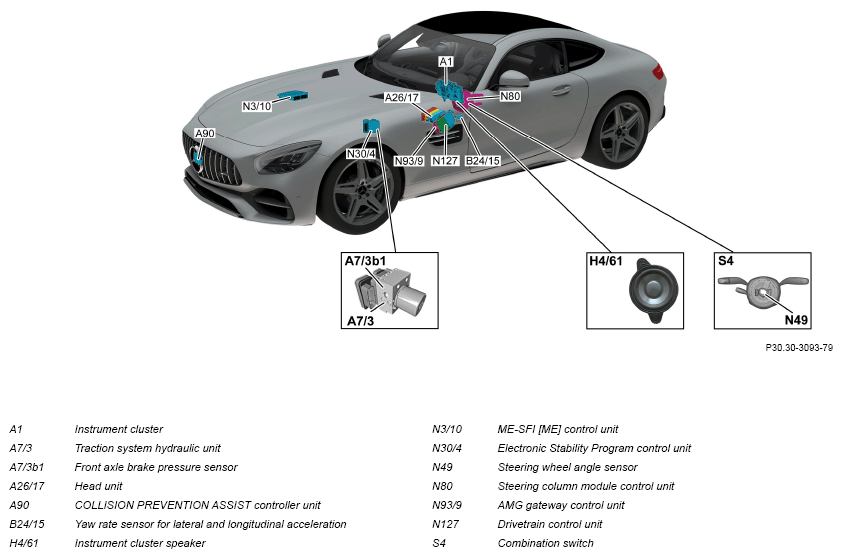

COLLISION PREVENTION ASSIST (With Code 258 (COLLISION PREVENTION ASSIST)), shown on Model 190.377 As Of 01.12.2018

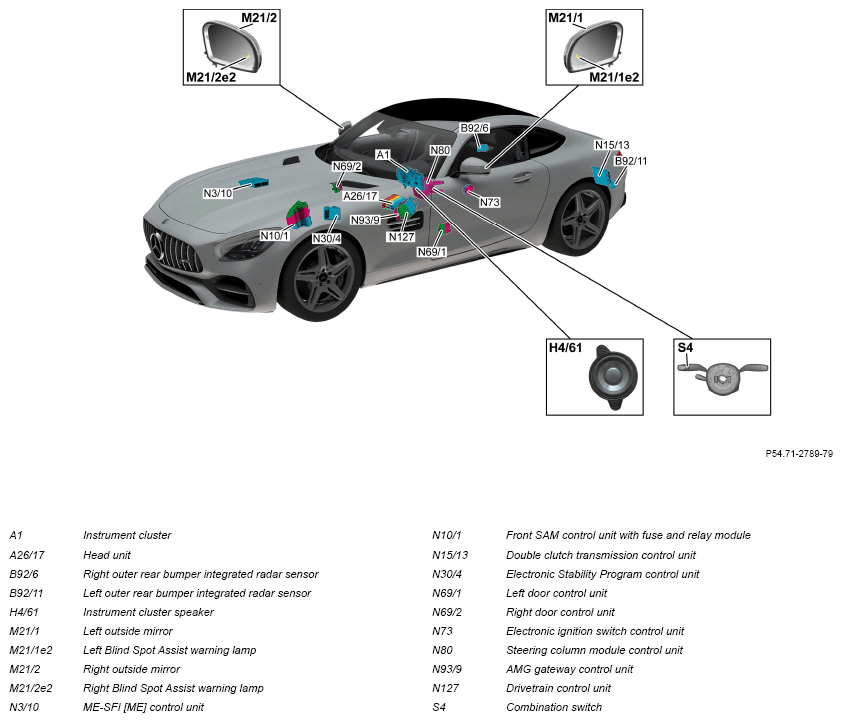

Blind Spot Assist (With Code 22P (Lane Tracking Package)), shown on Model 190.377 As Of 01.12.2018

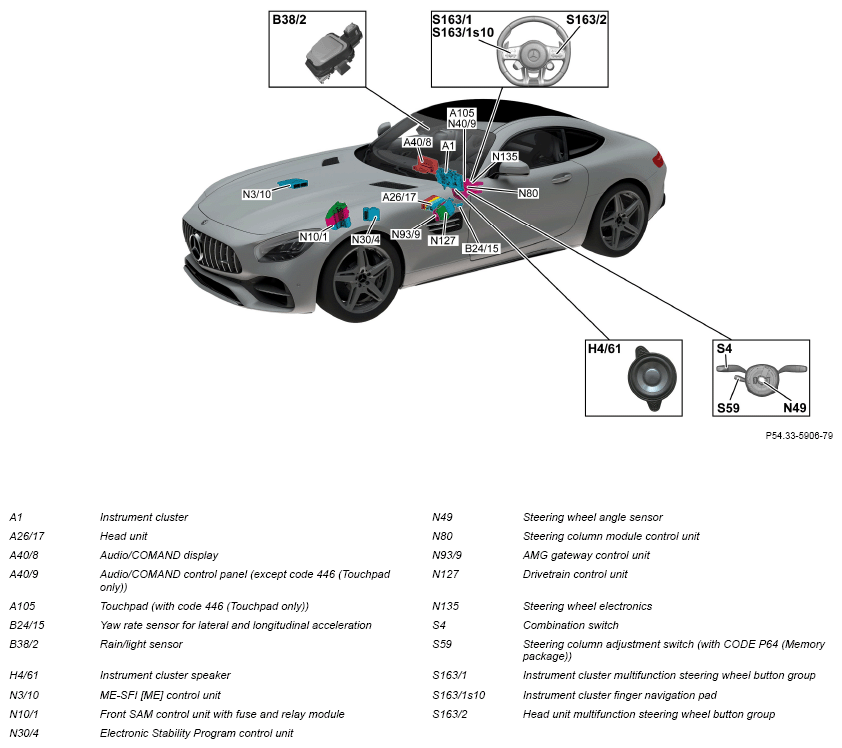

Traffic Sign Assist (With Code 513 (Traffic Sign Assist)), shown on Model 190.377 As Of 01.12.2018

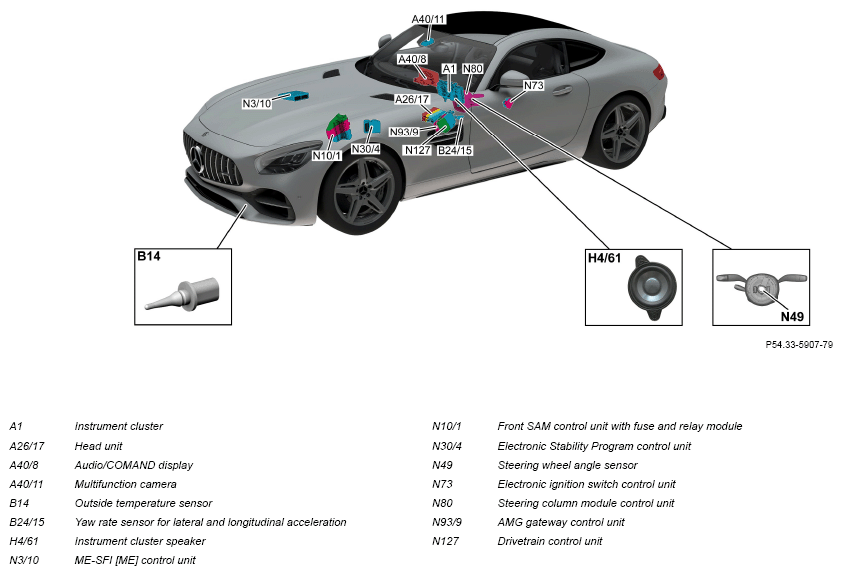

Attention assistance system, shown on Model 190.377 Up To 30.11.2018
Tempomat, shown on Model 190.377 Up To 30.11.2018

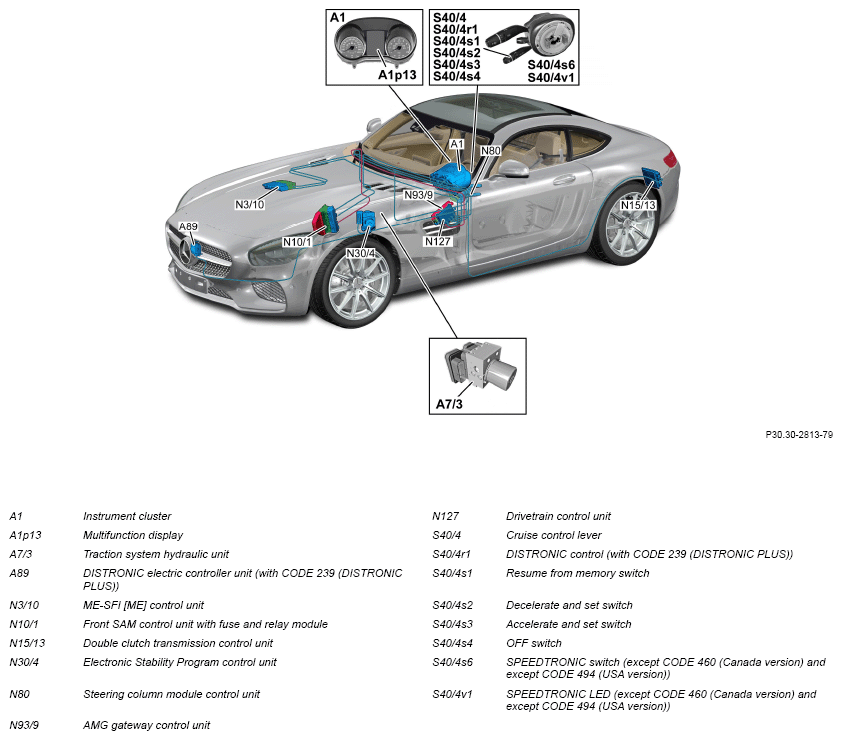

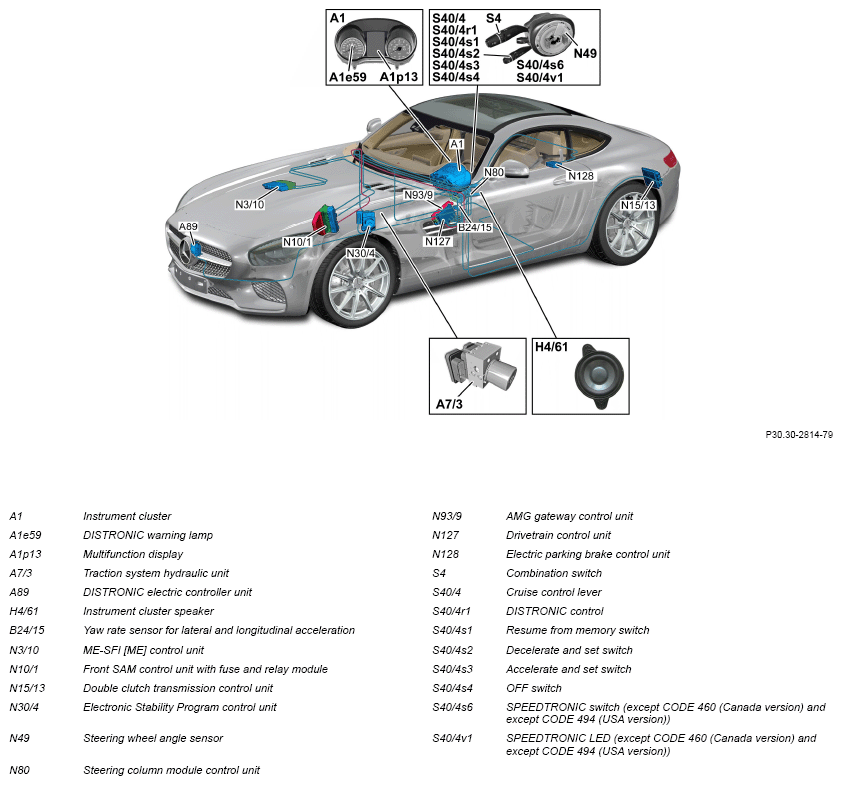

DISTRONIC PLUS (With Code 239 (DISTRONIC PLUS)), shown on Model 190.377 Up To 30.11.2018
Lane Keeping Assist (With Code 22P (Lane Tracking Package)), shown on Model 190.377 Up To 30.11.2018

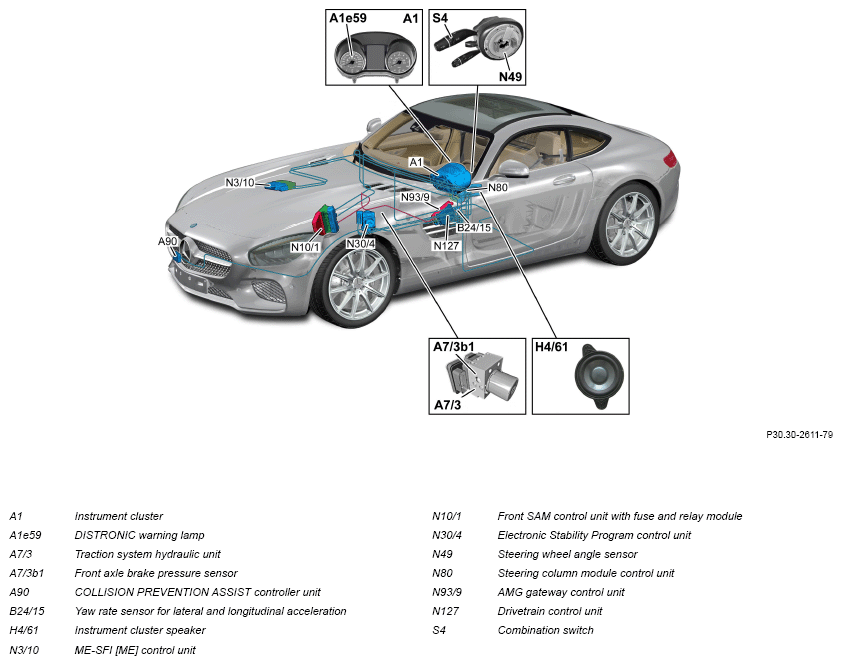

COLLISION PREVENTION ASSIST (With Code 258 (COLLISION PREVENTION ASSIST)), shown on Model 190.377 Up To 30.11.2018

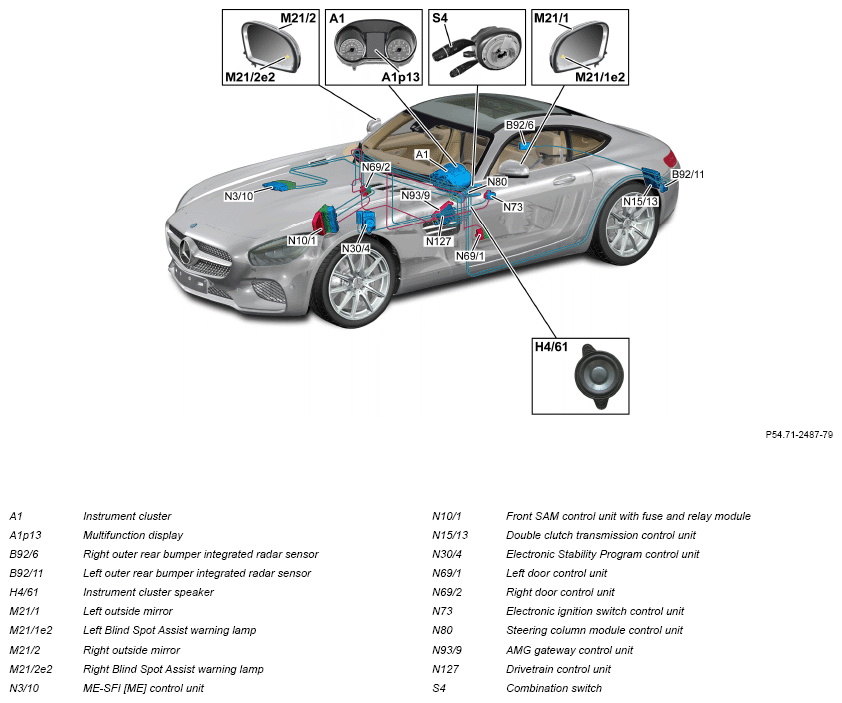

Blind Spot Assist (With Code 22P (Lane Tracking Package)), shown on Model 190.377 Up To 30.11.2018
Traffic Sign Assist (With Code 513 (Traffic Sign Assist)), shown on Model 190.377 Up To 30.11.2018
| Component description for instrument cluster | A1 | GF54.30-P-6000RR | |
| Head unit, component description | Model 190 with code 520 (Audio 20 USB) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RR | |
| Model 190 with code 531 (COMAND APS) except code 520 (Audio 20 USB) A26/17 |
GF82.85-P-3140RRA | ||
| Model 190 with code 506 (Audio 20 NTG 5.5 radio) except code 520 (Audio 20 USB) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RRB | ||
| Component description for Audio/COMAND display | A40/8 | GF54.30-P-6150RR | |
| Component description for Audio/COMAND control panel | Model 190 except code 446 (Touchpad only) A40/9 |
GF54.21-P-4501RR | |
| Component description for multifunction camera | Model 190 with code 22P (Lane tracking package) Model 190 with code 513 (Traffic Sign Assist) A40/11 |
GF54.21-P-3300RR | |
| Component description for DISTRONIC electric controller unit | Model 190 with code 239 (DISTRONIC PLUS) A89 |
GF30.30-P-3213RR | |
| COLLISION PREVENTION ASSIST controller unit, component description | Model 190 with code 258 (COLLISION PREVENTION ASSIST) A90 |
GF30.30-P-3214RR | |
| Turn rate, lateral and longitudinal acceleration sensor, component description | B24/15 | GF42.45-P-4082RR | |
| Component description for intelligent radar sensor control unit | Model 190 with code 22P (Lane tracking package) B92/6, B92/11 |
GF30.30-P-3305RR | |
| Component description for ME-SFI (ME) control unit | Model 190 with engine 178.9 N3/10 |
GF07.61-P-6000MNB | |
| Component description for front SAM control unit with fuse and relay module | N10/1 | GF54.21-P-6070RR | |
| Dual clutch transmission control unit, component description | Model 190 with transmission 700.4 N15/13 |
GF27.60-P-5171RR | |
| Component description for Electronic Stability Program control unit | N30/4 | GF42.45-P-5119RR | |
| Component description for left front door control unit | N69/1 | GF72.29-P-6001RR | |
| Component description for right front door control unit | N69/2 | GF72.29-P-6009RR | |
| Component description for the electronic ignition lock control unit | N73 | GF80.57-P-6001RR | |
| Component description for steering column tube module control unit | Model 190 up to 11/30/18 up to Model year 2019 N80 |
GF54.21-P-6051RR | |
| Model 190 as of 12/1/18 as of Model year 2019 N80 |
GF54.21-P-6051RRM | ||
| AMG gateway control unit, component description | Model 190 with transmission 700.4 N93/9 |
GF54.21-P-1001RR | |
| Drivetrain control unit, component description | Model 190 with engine 178.9 N127 |
GF54.21-P-2141MNB | |
| Electric parking brake control unit, component description | N128 | GF42.20-P-5005RR | |
| Steering wheel electronics control unit, component description | Model 190 as of 12/1/18 as of Model year 2019 N135 |
GF82.90-P-4006RR | |
| Table of contents for function description of driver assistance systems | GF54.00-P-0998RR |
