Installing the eccentric shaft of cylinder bank 1
- Coat the bearing positions of the eccentric shaft with motor oil.
- Insert the eccentric shaft (2) from below and install.
- Pay attention to the installation locations of the guide bearing shells (E1) to (E5) .
- Position bearing brackets as shown in the illustration.
NOTE:
RISK OF DAMAGE
Contaminant or foreign body .
Contamination can result in malfunctions, loss of function or leaks .
Contaminant or foreign body .
Contamination can result in malfunctions, loss of function or leaks .
- Adhere to the utmost cleanliness.
- Protect components from contamination e.g. by covering.
- Close off line connections with seal plugs.

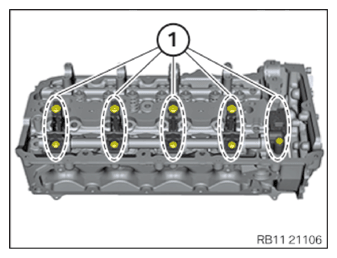

- Tighten all screws in the marked areas (1) .
TIGHTENING TORQUES SPECIFICATION
| Eccentric shaft bearing brackets | ||
|---|---|---|
| Screw M6 | Tightening torque | 10 Nm |
Follow-up work
- Refer to INSTALLING THE ROLLER CAM FOLLOWER OF THE INTAKE CAMSHAFT .
- Refer to INSTALLING INTERMEDIATE LEVER ON INTAKE SIDE .
- Refer to INSTALLING INTAKE CAMSHAFT OF BANK 1
- Refer to INSTALLING SLIDING BLOCKS OF BANK 1 .
- Refer to INSTALLING TORSION SPRINGS .
- Refer to REMOVING THE CYLINDER HEAD OF CYLINDER BANK 1 FROM THE ASSEMBLY JIG .
- Refer to INSTALLING VALVETRONIC SERVOMOTOR, RIGHT (CYLINDER HEAD REMOVED) .
- Refer to INSTALLING RIGHT INTAKE PLENUM (CYLINDER HEAD REMOVED) .
- Refer to INSTALLING THE RIGHT CYLINDER HEAD .
- Refer to INSTALLING BOTH RIGHT VANOS ADJUSTERS .
- Refer to REMOVING THE SPECIAL TOOL TO PRETENSION THE TIMING CHAIN AT CYLINDER BANK 1 .
- Refer to INSTALLING THE HYDRAULIC CHAIN TENSIONER OF CYLINDER BANK 1 .
- Refer to INSTALLING THE SEALING CAP ON THE CYLINDER HEAD OF CYLINDER BANK 1 .
- Refer to INSTALLING THE CYLINDER HEAD COVER ON THE RIGHT .
- Refer to INSTALLING VANOS SOLENOID ACTUATOR, EXHAUST OF CYLINDER BANK 1 .
- Refer to INSTALLING THE VANOS SOLENOID ACTUATOR INTAKE OF CYLINDER BANK 1 .
- Refer to INSTALLING FRONT HEAT SHIELD .
- Refer to INSTALLING THE INJECTORS FOR THE CYLINDERS 1 TO 4 .
- Refer to INSTALLING RIGHT HIGH PRESSURE PUMP .
- Refer to INSTALLING THE RIGHT HIGH-PRESSURE RAIL .
- Refer to INSTALLING FUEL DELIVERY LINE .
- Refer to PARTIALLY ATTACHING THE WIRING HARNESS TO THE RIGHT CYLINDER HEAD COVER .
- Refer to INSTALLING THE IGNITION COIL OF CYLINDER 5 .
- Refer to INSTALLING THE IGNITION COILS OF CYLINDERS 1 TO 4 .
- Refer to INSTALLING THE GUIDE TUBE FOR THE OIL DIPSTICK .
- Refer to INSTALLING THE LEFT AND RIGHT EXHAUST TURBOCHARGER .
- Refer to INSTALLING THE RIGHT-HAND CHARGE AIR COOLER .
- Refer to INSTALLING THE LEFT-HAND CHARGE AIR COOLER .
- Refer to INSTALLING RIGHT CLEAN AIR PIPE .
- Refer to INSTALLING LEFT CLEAN AIR PIPE .
- Refer to CONNECTING THE RIGHT CHARGE AIR LINE TO THE EXHAUST TURBOCHARGER .
- Refer to CONNECTING THE LEFT CHARGE AIR LINE TO THE EXHAUST TURBOCHARGER .
- Refer to INSTALLING THE BELT PULLEY ON THE TORSIONAL VIBRATION DAMPER
- Refer to INSTALLING DRIVE BELT
- Refer to INSTALLING THE COOLANT EXPANSION TANK FOR THE LOW-TEMPERATURE COOLANT CIRCUIT .
- Refer to CONNECTING THE COOLANT HOSE TO THE AUXILIARY COOLANT PUMP .
- Refer to INSTALLING FAN COWL .
- Refer to REMOVING THE CATALYTIC CONVERTER FOR CYLINDERS 5 TO 8 .
- Refer to INSTALLING RIGHT HEAT SHIELD .
- Refer to INSTALLING LEFT HEAT SHIELD .
- Refer to TIGHTENING SCREW BETWEEN THE LEFT AND RIGHT HEAT SHIELD .
- Refer to INSTALLING HEAT SHIELD, TOP .
- Refer to INSTALLING THE RIGHT-HAND ENGINE VENTILATION LINE AND THE CRANKCASE VENTILATION INTAKE PIPE .
- Refer to INSTALLING THE LEFT ENGINE VENTILATION LINE .
- Refer to INSTALLING THE RIGHT MONITORING OXYGEN SENSOR .
- Refer to MOUNTING THE HEAT PROTECTION WIRE RING OF THE LEFT OXYGEN SENSOR MONITOR .
- Refer to INSTALLING THE RIGHT UNFILTERED-AIR DUCT .
- Refer to INSTALLING COVER FOR THE RIGHT DME CONTROL UNIT .
- Refer to INSTALLING THE REAR TOP CROSS CONNECTION .
- Refer to INSTALLING TENSION STRUT ON LEFT AND RIGHT SHOCK TOWER .
- Refer to INSTALLING UPPER CROSS CONNECTION .
- Refer to INSTALLING THE COVER IN THE ENGINE COMPARTMENT AT TOP LEFT AND RIGHT .
- Refer to INSTALLING INTAKE FILTER HOUSING .
- Refer to INSTALLING THE RIGHT STRUT BRACE .
- Refer to INSTALLING THE STRUT BRACE .
- Refer to INSTALLING THE RIGHT LAMBDA OXYGEN SENSOR .
- Refer to INSTALLING THE LEFT LAMBDA OXYGEN SENSOR .
- Refer to INSTALLING ACOUSTIC COVER .
- Refer to INSTALLING FRONT UNDERBODY PROTECTION .
- Refer to INSTALLING EXHAUST SYSTEM .
- Refer to INSTALLING THE STIFFENING PLATE .
- Refer to INSTALLING THE LEFT AND RIGHT REAR DIFFUSER .
- Refer to INSTALLING THE REAR LEFT AND RIGHT TENSION STRUT .
- Refer to INSTALLING THE LEFT AND RIGHT UNDERSHIELD (TANK COVER) .
- Refer to DISCONNECTING ALL BATTERY GROUND LEADS .
- Refer to FILLING AND VENTING THE LOW-TEMPERATURE COOLANT CIRCUIT .
