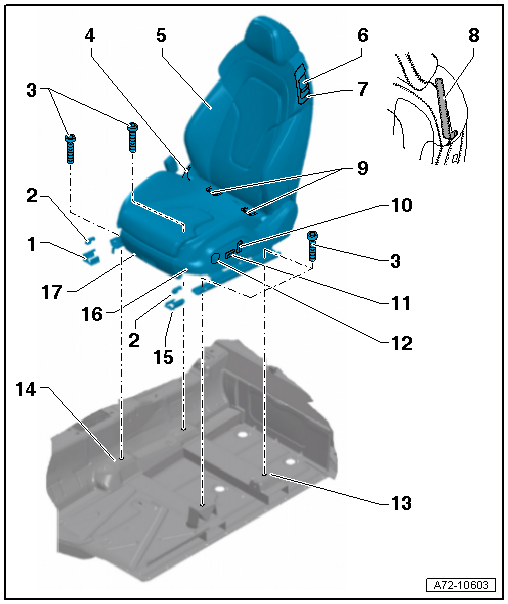

Front Seat Assembly Overview
NOTE:
- The overview is based on the driver's seat. The passenger's seat is similar and the components are installed reversed from left to right.
- The carpet was not shown in the illustration for clarity reasons.
- Seat rail cover
- Right front
- Removing and Installing, refer to SEAT RAIL AND SPINDLE COVERS
- Spindle cover
- Clipped into seat rails at left and right front
- Removing and Installing, refer to SEAT RAIL AND SPINDLE COVERS
- Bolt
- 40 Nm
- Quantity: 4
- Trim
- Tunnel side
- Removing and Installing, refer to SILL AND TUNNEL SIDE TRIM ASSEMBLY OVERVIEW
- Front seat
- Removing and Installing, refer to FRONT SEAT
- Remove if the seat forward/back adjustment motor -V288- is faulty, refer to FRONT SEAT, REMOVING A FAULTY SEAT FORWARD/BACK ADJUSTMENT MOTOR V288 .
- Handle
- With entry assist
- Removing and Installing, refer to ENTRY ASSISTANCE ASSEMBLY OVERVIEW, COUPE ONLY
- Coupe only
- Trim
- With entry assist
- Removing and Installing, refer to ENTRY ASSISTANCE ASSEMBLY OVERVIEW, COUPE ONLY
- Coupe only
- Retaining loop with push button
- For seat belt
- Roadster only
- LATCH child seat anchor
- Vehicles with
- For the front passenger seat only
- Removing and Installing, refer to FRONT SEAT LATCH CHILD SEAT ANCHORAGE ASSEMBLY OVERVIEW
- Check after accident, refer to CHILD SEAT ANCHORAGES, INSPECTING AFTER AN ACCIDENT
- Actuator
- For Driver Backrest Adjustment Switch -E96- or -E98-
- Actuator, removing and installing, refer to SEAT AND BACKREST ADJUSTMENT ACTUATOR ASSEMBLY OVERVIEW
- Switch, removing and installing, refer to SEAT FORWARD/BACK, ANGLE, HEIGHT AND BACKREST ADJUSTMENT SWITCHES V288/V243/V244/V245/V246/V45/V46
- Actuator
- For Driver Seat Fore/Aft Switch -E363- or -E64-
- For driver seat angle adjustment switch -E222- or -E334-
- For Driver Seat Height Adjustment Switch -E364- or -E365-
- Actuator, removing and installing, refer to SEAT AND BACKREST ADJUSTMENT ACTUATOR ASSEMBLY OVERVIEW
- Switch, removing and installing, refer to SEAT FORWARD/BACK, ANGLE, HEIGHT AND BACKREST ADJUSTMENT SWITCHES V288/V243/V244/V245/V246/V45/V46
- Driver Seat Lumbar Support Adjustment Switch -E176- or -E177-
- Switch, removing and installing, refer to LUMBAR SUPPORT ADJUSTMENT SWITCHES E176 AND E177 ASSEMBLY OVERVIEW
- Four-way lumbar support, removing and installing, refer to FOUR-WAY LUMBAR SUPPORT ASSEMBLY OVERVIEW NOTE:
For overview purposes, the four-way lumbar support adjuster is not shown in the illustration.
- Rear console
- Welded with floor assembly
- Front console
- Welded with floor assembly
- Seat rail cover
- Left front
- Removing and Installing, refer to SEAT RAIL AND SPINDLE COVERS
- Trim
- Sill side
- Removing and Installing, refer to SILL AND TUNNEL SIDE TRIM ASSEMBLY OVERVIEW
- Storage compartment
- Vehicles with
- Assembly Overview, refer to STORAGE COMPARTMENT ASSEMBLY OVERVIEW
- Removing and Installing, refer to STORAGE COMPARTMENT
- Storage compartment individual parts, assembly overview, refer to STORAGE COMPARTMENT INDIVIDUAL COMPONENTS ASSEMBLY OVERVIEW
- Storage compartment, disassembling and assembling, refer to STORAGE COMPARTMENT, DISASSEMBLING AND ASSEMBLING

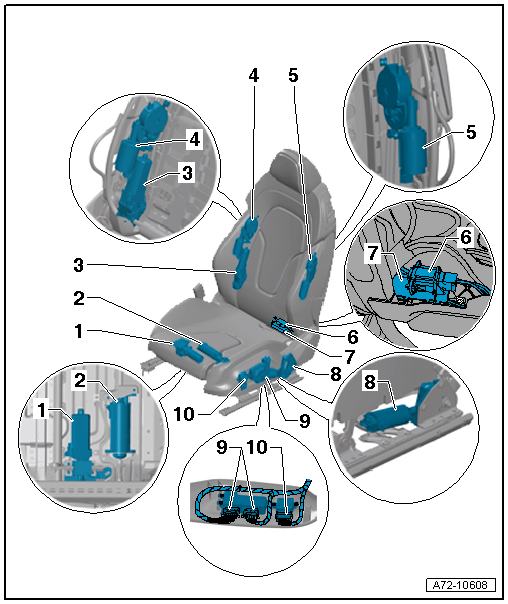

Electrical and Electronic Components Overview
- Seat angle adjustment motor
- Driver side -V243-
- Passenger side -V244-
- Assembly Overview, refer to SEAT ANGLE ADJUSTMENT MOTOR V243/V244 ASSEMBLY OVERVIEW
- Removing and Installing, refer to DRIVER SEAT ANGLE ADJUSTMENT MOTOR V243/V244
- Seat forward/back adjustment motor -V288-
- Assembly Overview, refer to SEAT FORWARD/BACK ADJUSTMENT MOTOR V288 ASSEMBLY OVERVIEW
- Removing and Installing, refer to SEAT FORWARD/BACK ADJUSTMENT MOTOR V288
- Backrest adjustment motor
- Driver side -V45-
- Passenger side -V46-
- Assembly Overview, refer to FRONT SEAT BACKREST ADJUSTMENT MOTORS V45/V46 ASSEMBLY OVERVIEW
- Removing and Installing, refer to DRIVER'S BACKREST ADJUSTMENT MOTOR V45 OR V46
- Lumbar support height adjustment motor
- Driver side -V129-
- Passenger side -V130-
- Assembly Overview, refer to LUMBAR SUPPORT CURVATURE AND HEIGHT ADJUSTMENT MOTORS ASSEMBLY OVERVIEW
- Removing and Installing, refer to LUMBAR SUPPORT HEIGHT ADJUSTMENT MOTORS V129 AND V130
- Lumbar support curvature adjustment motor
- Driver side -V125-
- Passenger side -V126-
- Assembly Overview, refer to LUMBAR SUPPORT CURVATURE AND HEIGHT ADJUSTMENT MOTORS ASSEMBLY OVERVIEW
- Removing and Installing, refer to LUMBAR SUPPORT CURVATURE ADJUSTMENT MOTORS V125 AND V126
- Stop switch coupling
- Housing with stop switch
- For driver's seat backrest -E69-
- For passenger's seat backrest -E70-
- Assembly Overview, refer to FRONT SEAT BACKREST STOP SWITCHES E69 AND E70 ASSEMBLY OVERVIEW
- Removing and Installing, refer to FRONT SEAT BACKREST STOP SWITCHES E69 AND E70
- Only stop switch may be removed and installed
- Seat height adjustment motor
- Driver side -V245-
- Passenger side -V246-
- Assembly Overview, refer to SEAT HEIGHT ADJUSTMENT MOTORS V245 AND V246 ASSEMBLY OVERVIEW
- Removing and Installing, refer to SEAT HEIGHT ADJUSTMENT MOTOR V245 AND V246
- Switch
- Driver Seat Fore/Aft Switch -E363- or -E64-
- Driver Backrest Adjustment Switch -E96- or -E98-
- Driver Seat Fore/Aft Switch -E222- or -E334-
- Driver Seat Fore/Aft Switch -E364- or -E365-NOTE:
All switches listed are combined in a single housing and cannot be replaced individually.
- Assembly Overview, refer to SEAT ADJUSTMENT SWITCHES, V288/V243/V244/V245/V246/V45/V46 ASSEMBLY OVERVIEW
- Removing and Installing, refer to SEAT FORWARD/BACK, ANGLE, HEIGHT AND BACKREST ADJUSTMENT SWITCHES V288/V243/V244/V245/V246/V45/V46
- Lumbar support adjustment switch
- Driver side -E176-
- Passenger side -E177-
- Assembly Overview, refer to LUMBAR SUPPORT ADJUSTMENT SWITCHES E176 AND E177 ASSEMBLY OVERVIEW
- Removing and Installing, refer to LUMBAR SUPPORT ADJUSTMENT SWITCHES E176 AND E177
