Installation [11/2020 - 12/2022]: Procedure

  1. INSTALL FC STACK ASSEMBLY
    1. GTY1162236Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      *a Shackle (A) (09943-01020) *b Chain (09941-01010)
      1. Set up SST and the chain block as shown in the illustration.
        • SST: 09940-78010
          1. 09941-01010
          2. 09943-01020
        NOTE:
        • Set up SST and the chain block so that the FC converter is level.
        • Do not hoist the FC converter from points other than those shown in the illustration.

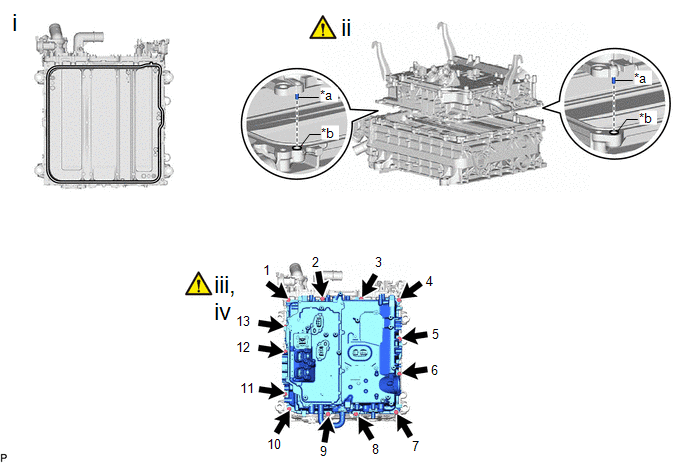

    2. GTY1004593Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      *a Knock Pin *b Pin Hole
      1. Install a new gasket to the FC stack assembly.
      2. Install the FC stack by aligning the knock pin on the FC converter assembly side with the pin hole on the FC stack side.
      3. Temporarily install the 3 bolts.

        Torque: 8.5 N.m (87 kgf/cm, 75 in.lbf)

        NOTE:

        Temporarily install the bolts in the order of 4 → 7 → 10.

      4. Install the FC stack assembly with the 13 bolts.

        Torque: 24 N.m (245 kgf/cm, 18 ft.lbf)

        NOTE:

        Make sure to tighten the bolts in the order.

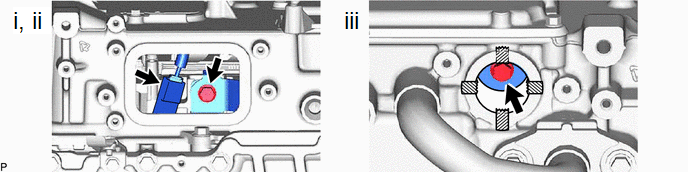

    3. GTY1004745Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Install the bolt.

        Torque: 14 N.m (143 kgf/cm, 10 ft.lbf)

      2. Connect the connector.
      3. Install the bolt.

        Torque: 14 N.m (143 kgf/cm, 10 ft.lbf)

        NOTE:

        Using the paper from the removal procedure, install the paper as shown in the illustration before installing the bolts.

  2. INSTALL FC CONVERTER VENT COVER

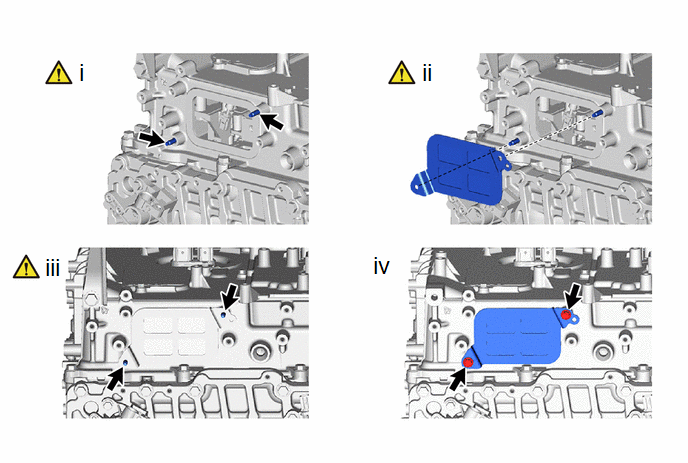

    1. GTY1003691Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Using an E5 "TORX" socket wrench, install the stud bolts to the FC converter assembly.

        HINT:

        This is used as a jig when installing the FC converter vent cover.

        Stud bolt 90116-06048
      2. Remove the peeling paper of a new FC converter vent cover and install the FC converter vent cover to the FC converter assembly.
      3. Using an E5 "TORX" socket wrench, remove the stud bolts from the FC converter assembly.
      4. Install the FC converter vent cover with the 2 bolts.

        Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  3. INSTALL NO. 1 FC STACK CASE PLUG

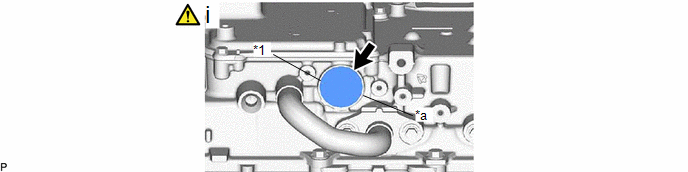

    1. GTY1004345Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      *1 No. 1 FC Stack Case Plug - -
      *a Cylinder - -
      1. Remove the peeling paper of a new No. 1 FC stack case plug and install the No. 1 FC stack case plug to the FC converter assembly.
        NOTE:
        • Install within 60 minutes of removing the peeling paper.
        • Clean and degrease the installation surface of the No. 1 FC stack case plug.
        • The No. 1 FC stack case plug must not stick out from the column of the FC converter assembly.
  4. INSTALL FRONT FC CONVERTER SERVICE HOLE COVER

    Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  5. INSTALL FC CONVERTER WITH FC STACK ASSEMBLY
    1. GTY1162236Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      *a Shackle (A) (09943-01020) *b Chain (09941-01010)
      1. Set up SST and the chain block as shown in the illustration.
        • SST: 09940-78010
          1. 09941-01010
          2. 09943-01020
        NOTE:
        • Set up SST and the chain block so that the FC stack assembly with FC converter is level.
        • Do not hoist the FC stack assembly with FC converter from points other than those shown in the illustration.

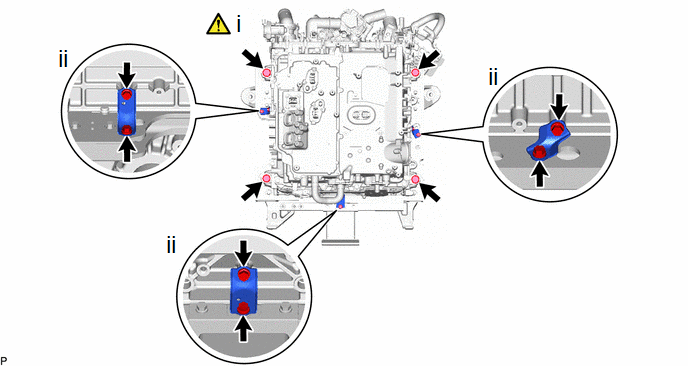

    2. GTY1005029Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Install the FC stack assembly with FC converter to the FC stack frame assembly with the 4 bolts.
        NOTE:

        Perform this procedure with the FC stack frame in a level position.

        Torque: 60 N.m (612 kgf/cm, 44 ft.lbf)

      2. Install the FC stack frame support bracket with the 6 bolts.

        Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  6. INSTALL NO. 1 HYDROGEN SUPPLY TUBE SUB-ASSEMBLY

    Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  7. INSTALL FC AIR PRESSURE REGULATOR ASSEMBLY (AIR SEALING VALVE)
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 3
  8. INSTALL NO. 2 HYDROGEN TUBE

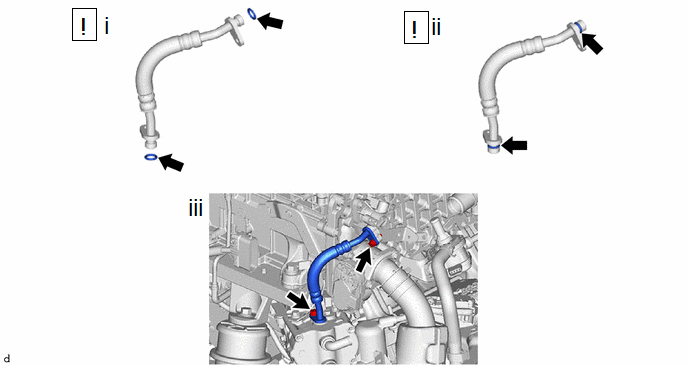

    1. GTY1209288Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Apply TOYOTA Genuine FC Grease to the 2 new O-rings.
      2. Install the 2 O-rings to the No. 2 hydrogen tube.
        NOTE:

        Keep the O-ring and O-ring fitting surfaces free of foreign matter.

      3. Install the No. 2 hydrogen tube with the 2 bolts.

        Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  9. INSTALL NO. 1 HYDROGEN TUBE

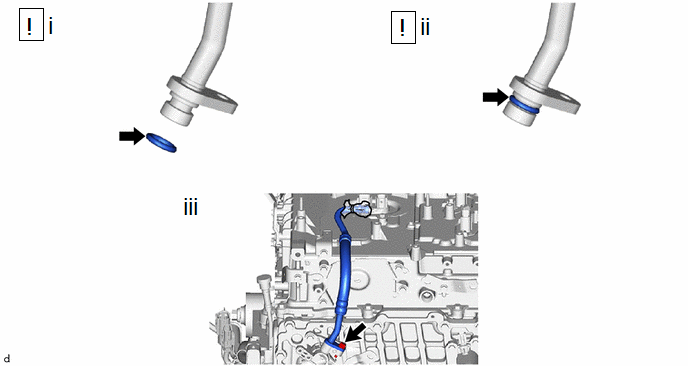

    1. GTY1209498Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Apply TOYOTA Genuine FC Grease to the new O-ring.
      2. Install the O-ring to the No. 1 hydrogen tube.
        NOTE:

        Keep the O-ring and O-ring fitting surfaces free of foreign matter.

      3. Install the No. 1 hydrogen tube with the 2 bolts.

        Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  10. INSTALL HYDROGEN SUPPLY PRESSURE REGULATOR ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 3
  11. INSTALL FC AIR PRESSURE REGULATOR ASSEMBLY (AIR PRESSURE REGULATING VALVE)
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 1
  12. INSTALL FC STACK AIR OUTLET HOSE ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 2
  13. INSTALL FC STACK AIR INLET HOSE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 4
  14. INSTALL HYDROGEN DETECTOR
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 1
  15. INSTALL WIRE HARNESS CLAMP BRACKET

    Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  16. INSTALL NO. 4 FC AIR COMPRESSOR CABLE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  17. INSTALL NO. 1 FC AIR COMPRESSOR CABLE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  18. INSTALL NO. 3 FC WATER AND HYDROGEN PUMP CABLE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  19. INSTALL NO. 2 FC WATER AND HYDROGEN PUMP CABLE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  20. INSTALL NO. 1 FC WATER AND HYDROGEN PUMP CABLE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  21. INSTALL NO. 1 FC JUNCTION CABLE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  22. INSTALL NO. 3 FC JUNCTION CABLE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  23. INSTALL NO. 2 COOLING WATER PUMP CABLE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  24. INSTALL NO. 1 COOLING WATER PUMP CABLE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  25. INSTALL NO. 1 HEATER BRACKET

    Torque: 9.8 N.m (100 kgf/cm, 87 in.lbf)

  26. INSTALL FC CONVERTER POWER OUTLET BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  27. INSTALL NO. 5 RADIATOR HOSE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  28. INSTALL NO. 7 RADIATOR HOSE BRACKET

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  29. INSTALL FC CONVERTER SPACER

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  30. INSTALL FC CONVERTER SUPPORT PLATE

    Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  31. INSTALL WATER PUMP BRACKET

    Torque: 9.8 N.m (100 kgf/cm, 87 in.lbf)

  32. INSTALL NO. 3 HYDROGEN TUBE

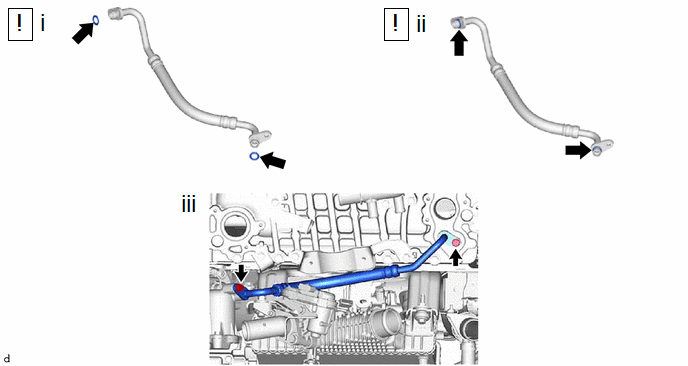

    1. GTY1209352Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Apply TOYOTA Genuine FC Grease to the 2 new O-rings.
      2. Install the 2 O-rings to the No. 3 hydrogen tube.
        NOTE:

        Keep the O-ring and O-ring fitting surfaces free of foreign matter.

      3. Install the No. 3 hydrogen tube with the 2 bolts.

        Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  33. INSTALL NO. 3 FC RADIATOR HOSE
  34. INSTALL FC AIR COMPRESSOR BREATHER ASSEMBLY

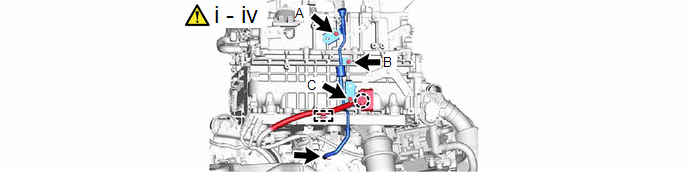

    1. GTY1004347Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Install the FC air compressor breather assembly with the 3 bolts.

        Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

        NOTE:

        Temporarily tighten the bolt (A), and then install the 3 bolts in the order of (B), (C) and (A).

      2. Connect the No. 1 FC air compressor breather hose to the FC air compressor with motor assembly, and slide the clip to secure it.
      3. Attach the claw and connect the connector to the FC air compressor breather assembly.
      4. Attach the clamp and connect the wire harness to the wire harness clamp bracket.
  35. INSTALL RADIATOR RESERVE TANK BRACKET

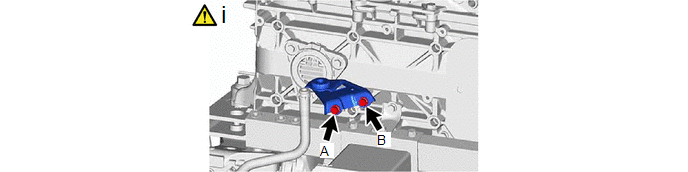

    1. GTY1003067Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Install the radiator reserve tank bracket with the 2 bolts.

        Torque: 5.0 N.m (51 kgf/cm, 44 in.lbf)

        NOTE:

        Temporarily tighten the bolt (A), and then install the 2 bolts in the order of (B) and (A).

  36. INSTALL NO. 6 FC RADIATOR PIPE

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  37. INSTALL NO. 5 FC INVERTER COOLING HOSE
  38. INSTALL NO. 2 HYDROGEN PUMP BRACKET

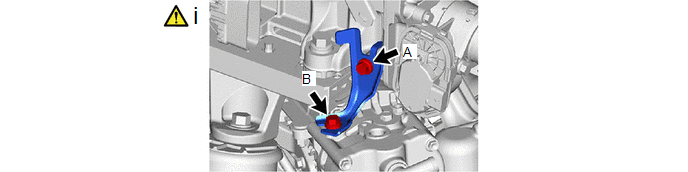

    1. GTY1003379Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Install the No. 2 hydrogen pump bracket with the 2 bolts.

        Torque: 20 N.m (204 kgf/cm, 15 ft.lbf)

        NOTE:

        Temporarily tighten the bolt (A), and then install the 2 bolts in the order of (B) and (A).

  39. INSTALL NO. 1 FC INVERTER COOLING HOSE SUB-ASSEMBLY
  40. INSTALL WIRE HARNESS

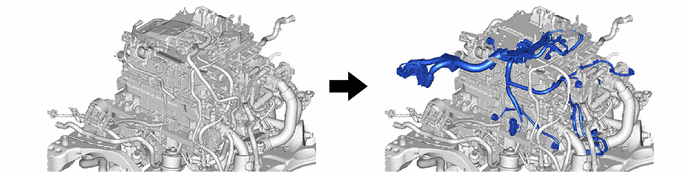

    1. GTY1005024Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    2. GTY1004772Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

      Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  41. INSTALL FC STACK COVER BRACKET

    Refer to PROCEDURE - Step 4

  42. INSTALL ELECTRIC HEATER SUB-ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 1
  43. INSTALL WATER HOSE SUB-ASSEMBLY B

    Torque: 9.8 N.m (100 kgf/cm, 87 in.lbf)

  44. INSTALL NO. 3 FC RADIATOR PIPE AND NO. 4 FC RADIATOR PIPE

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  45. CONNECT NO. 3 FC INTERCOOLER HOSE
  46. INSTALL RESERVE TANK INLET HOSE
  47. INSTALL NO. 6 FC RADIATOR HOSE
  48. INSTALL FC COOLING WATER TEMPERATURE CONTROL VALVE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 1
  49. INSTALL NO. 9 FC RADIATOR HOSE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 3
  50. INSTALL HEATER ACCESSORY ASSEMBLY WITH WATER HOSE SUB-ASSEMBLY D

    Refer to PROCEDURE - Step 2

  51. CONNECT WATER HOSE SUB-ASSEMBLY D
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 4
  52. CONNECT WIRE HARNESS

    Refer to PROCEDURE - Step 6

  53. CONNECT HEATER ACCESSORY ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 11
  54. CONNECT WATER HOSE SUB-ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 12
  55. INSTALL WATER PUMP ASSEMBLY WITH MOTOR
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 2
  56. CONNECT FC AIR COMPRESSOR MOTOR CABLE ASSEMBLY
  57. CONNECT HYDROGEN RECIRCULATION PUMP CABLE

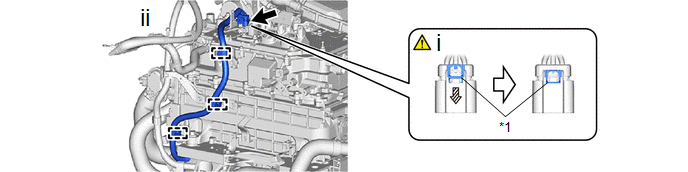

    1. GTY1004806Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      *1 Green-colored Lock - -
      1. As shown in the illustration, connect the connector push in the green-colored lock to securely fix it in place.
      2. Attach the 3 clamps.
  58. CONNECT FC COOLING WATER PUMP CABLE

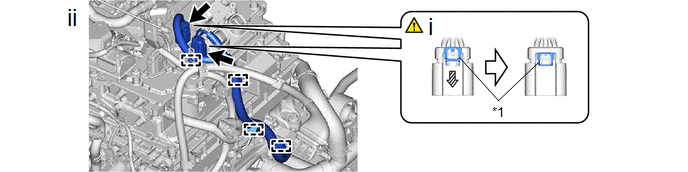

    1. GTY1004472Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      *1 Green-colored Lock - -
      1. As shown in the illustration, connect the connector push in the green-colored lock to securely fix it in place.
      2. Attach the 4 clamps.
  59. INSTALL WIRE HARNESS CLAMP BRACKET

    Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  60. INSTALL AIR CLEANER HOSE ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 7
  61. INSTALL FC CONVERTER WITH FC STACK ASSEMBLY WITH FRONT FRAME ASSEMBLY

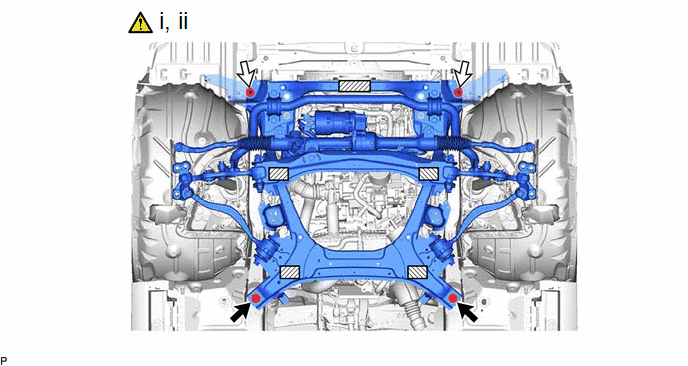

    1. GTY1001493Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      Bolt Nut
      Attachments - -
      1. Set the FC converter with FC stack assembly with front frame assembly on an engine lifter.
        WARNING:
        • The FC converter with FC stack assembly with front frame assembly is a heavy component. Make sure that it is supported securely.
        • If it is not supported securely, it could fall and result in a serious accident.
        GTY628581Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
        NOTE:

        Using height adjustment attachments and plate lift attachments, keep the FC converter with FC stack assembly with front frame assembly level.

      2. Install the FC converter with FC stack assembly with front frame assembly with the 2 bolts and 2 nuts.

        Torque: 170 N.m (1734 kgf/cm, 125 ft.lbf)

        NOTE:
        • Perform this procedure with several people supporting the FC converter with FC stack assembly with front frame assembly so that it does not tilt or fall.
        • Remove while paying attention to the wire harnesses and steering shaft.
  62. INSTALL NO. 1 FC EXHAUST PIPE

    for bolt

    Torque: 7.5 N.m (76 kgf/cm, 66 in.lbf)

    for hose clamp

    Torque: 5.0 N.m (51 kgf/cm, 44 in.lbf)

  63. INSTALL FRONT COMPARTMENT SIDE COVER LH

    Refer to PROCEDURE - Step 9

  64. INSTALL FRONT COMPARTMENT SIDE COVER RH
    1. Perform the same procedure as for the LH side.
  65. CONNECT NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 4
  66. CONNECT NO. 2 HYDROGEN SUPPLY TUBE SUB-ASSEMBLY

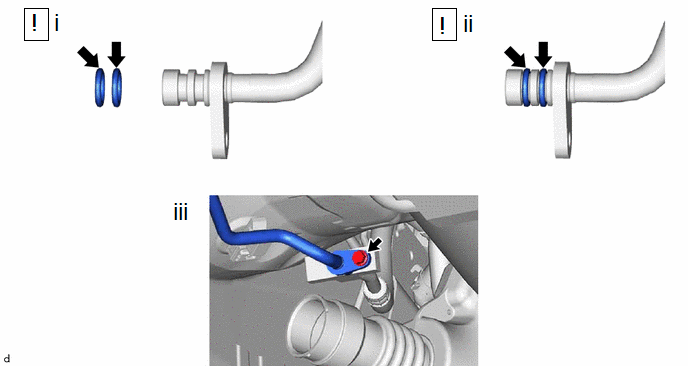

    1. GTY1208859Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      1. Apply TOYOTA Genuine FC Grease to the 2 new O-rings.
      2. Install the 2 O-rings to the No. 2 hydrogen supply tube sub-assembly.
        NOTE:

        Keep the O-ring and O-ring fitting surfaces free of foreign matter.

      3. Connect the No. 2 hydrogen supply tube sub-assembly with the bolt.

        Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  67. TEMPORARILY INSTALL STEERING KNUCKLE LH

    Refer to PROCEDURE - Step 1

  68. TEMPORARILY INSTALL FRONT SHOCK ABSORBER ASSEMBLY LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 14
  69. TEMPORARILY INSTALL FRONT STABILIZER LINK ASSEMBLY LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 15
  70. CONNECT TIE ROD ASSEMBLY LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 2
  71. CONNECT FRONT UPPER NO. 1 SUSPENSION ARM ASSEMBLY LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 17
  72. CONNECT FRONT UPPER NO. 2 SUSPENSION ARM ASSEMBLY LH
    1. Use the same procedure described for the front upper No. 1 suspension arm assembly LH.
  73. FULLY TIGHTEN STEERING KNUCKLE LH

    Refer to PROCEDURE - Step 4

  74. INSTALL FRONT DISC BRAKE DUST COVER LH

    Refer to PROCEDURE - Step 3

  75. INSTALL FRONT DISC LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 1
  76. INSTALL DISC BRAKE CYLINDER ASSEMBLY LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 7
  77. INSTALL FRONT SKID CONTROL SENSOR WIRE LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 8
  78. TEMPORARILY INSTALL STEERING KNUCKLE RH
    1. Perform the same procedure as for the LH side.
  79. TEMPORARILY INSTALL FRONT SHOCK ABSORBER ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  80. TEMPORARILY INSTALL FRONT STABILIZER LINK ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  81. CONNECT TIE ROD ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  82. CONNECT FRONT UPPER NO. 1 SUSPENSION ARM ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  83. CONNECT FRONT UPPER NO. 2 SUSPENSION ARM ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  84. FULLY TIGHTEN STEERING KNUCKLE RH
    1. Perform the same procedure as for the LH side.
  85. INSTALL FRONT DISC BRAKE DUST COVER RH
    1. Perform the same procedure as for the LH side.
  86. INSTALL FRONT DISC RH
    1. Perform the same procedure as for the LH side.
  87. INSTALL DISC BRAKE CYLINDER ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  88. INSTALL FRONT SKID CONTROL SENSOR WIRE RH
    1. Perform the same procedure as for the LH side.
  89. STABILIZE SUSPENSION
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 15
  90. FULLY TIGHTEN FRONT LOWER SUSPENSION ARM ASSEMBLY LH

    Refer to PROCEDURE - Step 15

  91. FULLY TIGHTEN LOWER NO. 2 SUSPENSION ARM ASSEMBLY LH

    Refer to PROCEDURE - Step 17

  92. FULLY TIGHTEN FRONT STABILIZER LINK ASSEMBLY LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 38
  93. FULLY TIGHTEN FRONT SHOCK ABSORBER ASSEMBLY LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 39
  94. INSTALL FRONT WHEEL LH

    Refer to INSTALLATION [11/2020 - ]

  95. FULLY TIGHTEN FRONT LOWER SUSPENSION ARM ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  96. FULLY TIGHTEN LOWER NO. 2 SUSPENSION ARM ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  97. FULLY TIGHTEN FRONT STABILIZER LINK ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  98. FULLY TIGHTEN FRONT SHOCK ABSORBER ASSEMBLY RH
    1. Perform the same procedure as for the LH side.
  99. INSTALL FRONT WHEEL RH

    Refer to INSTALLATION [11/2020 - ]

  100. INSTALL REAR FRAME SIDE RAIL LH

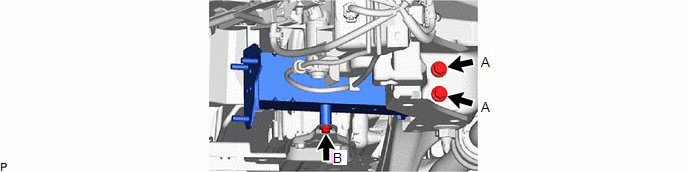

    1. GTY1001426Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

      for bolt A

      Torque: 31 N.m (316 kgf/cm, 23 ft.lbf)

      for bolt B

      Torque: 14 N.m (143 kgf/cm, 10 ft.lbf)

  101. INSTALL REAR FRAME SIDE RAIL RH

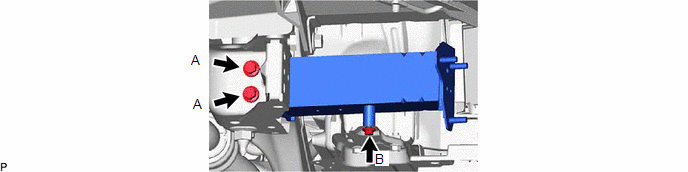

    1. GTY1002731Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

      for bolt A

      Torque: 31 N.m (316 kgf/cm, 23 ft.lbf)

      for bolt B

      Torque: 14 N.m (143 kgf/cm, 10 ft.lbf)

  102. INSTALL RADIATOR SUPPORT EXTENSION LH

    Torque: 5.5 N.m (56 kgf/cm, 49 in.lbf)

  103. INSTALL RADIATOR SUPPORT EXTENSION RH

    Torque: 5.5 N.m (56 kgf/cm, 49 in.lbf)

  104. INSTALL NO. 2 FRONT BUMPER REINFORCEMENT SUB-ASSEMBLY

    Torque: 25 N.m (255 kgf/cm, 18 ft.lbf)

  105. INSTALL FRONT BUMPER COVER

    Refer to INSTALLATION [11/2020 - 11/2021] , or refer to INSTALLATION [11/2021 - 12/2022]

  106. CONNECT WATER HOSE SUB-ASSEMBLY E
  107. CONNECT WATER HOSE SUB-ASSEMBLY C
  108. CONNECT NO. 1 FC INVERTER COOLING HOSE SUB-ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 11
  109. CONNECT NO. 13 FC INVERTER COOLING HOSE
  110. INSTALL NO. 7 FC RADIATOR HOSE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 17 [11/2020 - 11/2021] , or refer to PROCEDURE - Step 17 [11/2021 - 12/2022]
  111. CONNECT NO. 1 FC RADIATOR HOSE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 21 [11/2020 - 11/2021] , or refer to PROCEDURE - Step 21 [11/2021 - 12/2022]
  112. CONNECT SUCTION HOSE SUB-ASSEMBLY A
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 4
  113. CONNECT NO. 1 DISCHARGE HOSE SUB-ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 5
  114. CONNECT NO. 15 FC INVERTER COOLING HOSE

    Refer to PROCEDURE - Step 6

  115. INSTALL FC COOLING WATER ION EXCHANGER ASSEMBLY

    Refer to PROCEDURE - Step 1

  116. INSTALL FC COOLING WATER ION EXCHANGER BRACKET
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 2
  117. CONNECT NO. 4 FC INVERTER COOLING PIPE

    Refer to PROCEDURE - Step 3

  118. CONNECT NO. 13 FC RADIATOR HOSE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 5
  119. CONNECT NO. 9 FC RADIATOR HOSE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 6
  120. INSTALL FC RADIATOR RESERVE TANK ASSEMBLY

    Torque: 5.0 N.m (51 kgf/cm, 44 in.lbf)

  121. INSTALL EV RESERVE TANK ASSEMBLY

    Torque: 5.0 N.m (51 kgf/cm, 44 in.lbf)

  122. INSTALL FC JUNCTION CABLE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    WARNING:

    Wear insulated gloves.

    Torque: 8.0 N.m (82 kgf/cm, 71 in.lbf)

  123. INSTALL FLOOR UNDER WIRE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 26 [11/2020 - 11/2021] , or refer to PROCEDURE - Step 2 [11/2021 - ]
  124. INSTALL NO. 4 FC JUNCTION CABLE BRACKET
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 27 [11/2020 - 11/2021] , or refer to PROCEDURE - Step 27 [11/2021 - ]
  125. INSTALL NO. 1 BATTERY PACK WIRE
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 28 [11/2020 - 11/2021] , or refer to PROCEDURE - Step 28 [11/2021 - ]
  126. INSTALL WIRE HARNESS

    Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)

  127. INSTALL NO. 2 RELAY BLOCK COVER
  128. INSTALL FC CONTROL ECU
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 3
  129. INSTALL AIR CLEANER INLET
  130. INSTALL AIR CLEANER WITH ELEMENT ASSEMBLY WITH AIR CLEANER INLET

    Torque: 4.0 N.m (41 kgf/cm, 35 in.lbf)

  131. INSTALL RADIATOR SUPPORT TO CROSS MEMBER BRACE SUB-ASSEMBLY LH

    Torque: 49 N.m (500 kgf/cm, 36 ft.lbf)

  132. INSTALL RADIATOR SUPPORT TO CROSS MEMBER BRACE SUB-ASSEMBLY RH

    Torque: 49 N.m (500 kgf/cm, 36 ft.lbf)

  133. INSTALL FENDER APRON BRACE SUB-ASSEMBLY RH

    Refer to PROCEDURE - Step 12

  134. CONNECT FC CONVERTER POWER OUTLET CABLE (INVERTER WITH CONVERTER ASSEMBLY)
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 13
  135. CONNECT FC AIR COMPRESSOR MOTOR CABLE ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 16
  136. INSTALL INVERTER TERMINAL COVER
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 17
  137. INSTALL CONNECTOR COVER ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 18
  138. INSTALL SERVICE PLUG GRIP
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to INSTALLATION [11/2020 - 12/2022]
  139. INSTALL NO. 8 EV BATTERY SHIELD PANEL

    Refer to PROCEDURE - Step 2

  140. CONNECT CABLE TO NEGATIVE AUXILIARY BATTERY TERMINAL

    Refer to INSTALLATION [11/2020 - 12/2022]

  141. INITIALIZATION AFTER RECONNECTING BATTERY TERMINAL

    Refer to WORK PROCEDURE [11/2020 - 12/2022]

    HINT:

    When disconnecting and reconnecting the battery, there is an automatic learning function that completes learning when the respective system is used.

    Refer to AUTOMATIC LEARNING CHART [11/2020 - 11/2021] , or refer to AUTOMATIC LEARNING CHART [11/2021 - 12/2023]

  142. INSPECT FOR HYDROGEN GAS LEAK (for Medium Pressure)
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 5
  143. INSPECT FOR HYDROGEN GAS LEAK (for Low Pressure)
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 6
  144. ADD COOLANT (for Inverter)

    Refer to PROCEDURE - Step 6

  145. ADD COOLANT (TOYOTA GENUINE FC STACK COOLANT (Pre-mixed))

    Refer to PROCEDURE - Step 7

  146. CHARGE AIR CONDITIONING SYSTEM WITH REFRIGERANT

    Refer to PROCEDURE - Step 5

  147. WARM UP COMPRESSOR

    Refer to PROCEDURE - Step 6

  148. INSPECT FOR REFRIGERANT LEAK

    Refer to PROCEDURE - Step 7

  149. INSPECT FOR COOLANT LEAK (for Inverter)

    Refer to PROCEDURE - Step 1

  150. INSPECT FOR COOLANT (TOYOTA GENUINE FC STACK COOLANT (Pre-mixed)) LEAK

    Refer to PROCEDURE - Step 2

  151. INSPECT AND ADJUST FRONT WHEEL ALIGNMENT

    Refer to ADJUSTMENT [11/2020 - ]

  152. CHECK FOR SPEED SENSOR SIGNAL

    Refer to TEST MODE PROCEDURE [11/2020 - ]

  153. INSTALL REAR SUSPENSION BRACE COVER

    Refer to PROCEDURE - Step 7

  154. INSTALL NO. 2 DIFFERENTIAL SUPPORT PROTECTOR

    Refer to PROCEDURE - Step 8

  155. INSTALL NO. 1 DIFFERENTIAL SUPPORT PROTECTOR

    Refer to PROCEDURE - Step 9

  156. INSTALL NO. 1 FLOOR UNDER COVER
  157. INSTALL REAR FLOOR SIDE MEMBER COVER RH
  158. INSTALL REAR FLOOR SIDE MEMBER COVER LH
  159. INSTALL NO. 1 FLOOR BOARD SUB-ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 29
  160. INSTALL NO. 2 FLOOR BOARD SUB-ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 30
  161. INSTALL NO. 3 REAR FLOOR BOARD SUB-ASSEMBLY
  162. INSTALL NO. 4 REAR FLOOR BOARD SUB-ASSEMBLY
  163. INSTALL FRONT COMPARTMENT UNDER COVER ASSEMBLY

    Torque: 7.0 N.m (71 kgf/cm, 62 in.lbf)

  164. INSTALL FRONT LOWER SUSPENSION MEMBER PROTECTOR

    Torque: 7.9 N.m (81 kgf/cm, 70 in.lbf)

  165. INSTALL FRONT COMPARTMENT UNDER COVER
  166. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 4
  167. INSTALL LOWER WINDSHIELD MOULDING OUTSIDE LH

    Refer to PROCEDURE - Step 6

  168. INSTALL LOWER WINDSHIELD MOULDING OUTSIDE

    Refer to PROCEDURE - Step 5

  169. INSTALL COWL TOP VENTILATOR LOUVER PROTECTOR LH

    Refer to PROCEDURE - Step 7

  170. INSTALL COWL TOP VENTILATOR LOUVER PROTECTOR RH

    Refer to PROCEDURE - Step 8

  171. INSTALL FRONT UPPER FENDER PROTECTOR LH

    Refer to PROCEDURE - Step 9

  172. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 11
  173. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH
    GTY993405Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    Refer to PROCEDURE - Step 10
  174. INSTALL FRONT WIPER ARM HEAD CAP

    Refer to PROCEDURE - Step 12

  175. INSTALL FC STACK COVER SUB-ASSEMBLY
  176. INSTALL LOWER RADIATOR AIR DEFLECTOR

    HINT:

    • Remove the two radiator support cushions before installing a new lower radiator air deflector.
    • When installing a new lower radiator air deflector, it is not necessary to install the radiator support cushions.
  177. INSTALL RADIATOR COVER PLATE
  178. INSTALL UPPER RADIATOR SUPPORT SEAL
