Installing the front multifunction frame

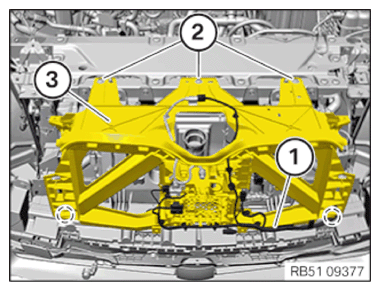

- Guide in multifunction frame (3) on the bottom ball hubs and position it correctly.
- Tighten the screws (2) .
TIGHTENING TORQUE SPECIFICATIONS
| Multifunctional frame on cross connection | ||
|---|---|---|
| Oval-head screw | Tightening torque | 8 Nm |
- Secure wiring harness (1)
to multifunction frame (3)
.
Connect connectors and lock.
Follow-up work
- Refer to INSTALLING THE LEFT AND RIGHT HEADLIGHT .
- Refer to INSTALLING THE FRONT BUMPER COVER .
- Refer to INSTALLING THE FRONT ORNAMENTAL GRILLE/RADOME .
- Refer to INSTALLING THE FRONT RADIATOR GRILL FRAME .
- Refer to INSTALLING THE NUMBER PLATE BASEPLATE FOR THE LICENSE PLATE AT THE FRONT .
- Refer to INSTALLING THE FRONT SECTION OF THE FRONT WHEEL ARCH COVER ON THE LEFT AND RIGHT .
- Refer to INSTALLING THE FRONT HOOD SEAL .
- Refer to ADJUSTING HEADLIGHTS .
- Refer to CLOSING THE ENGINE COMPARTMENT LID .
- Refer to PUTTING THE FRONT RADAR SENSORS INTO OPERATION .
