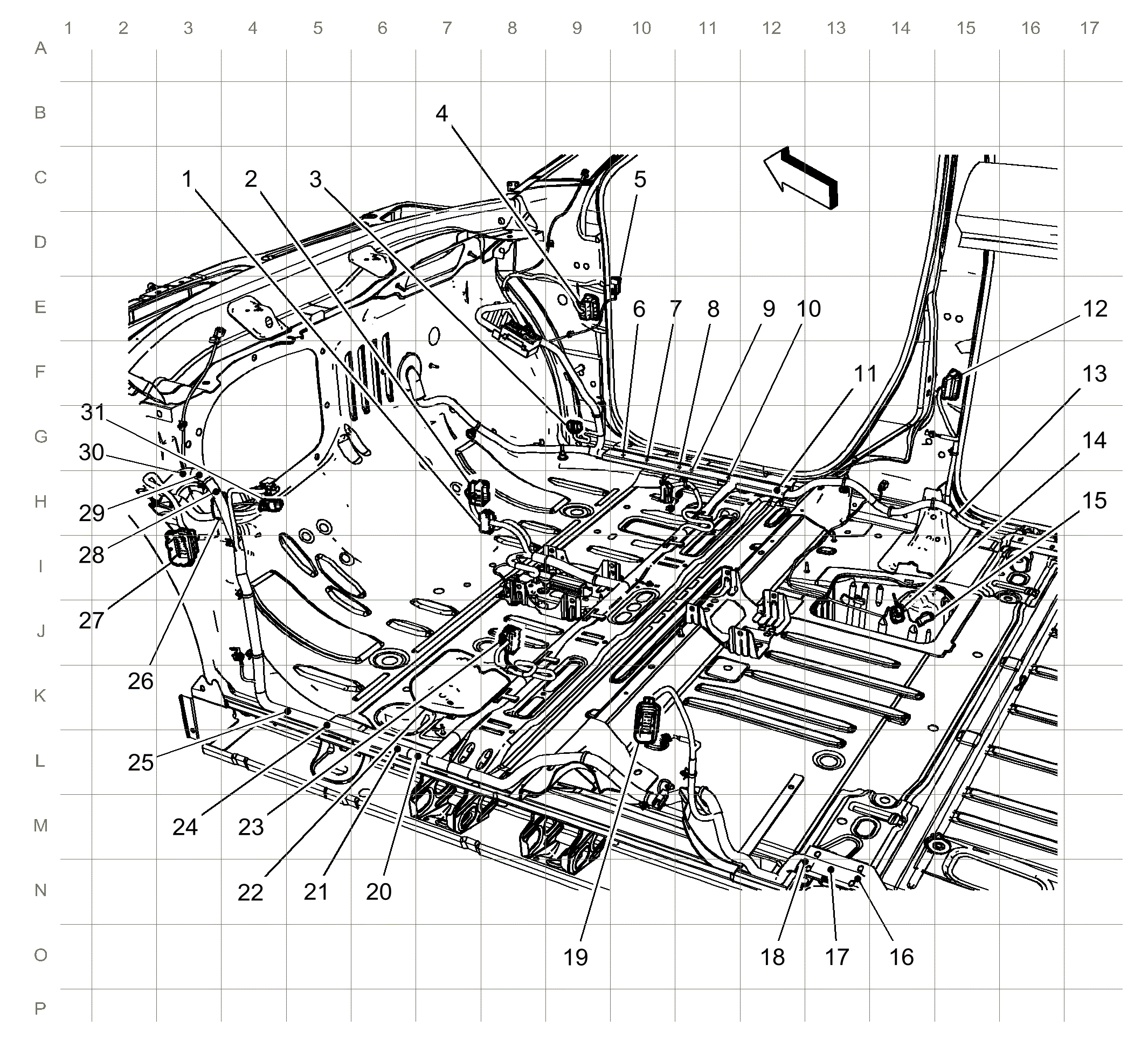

Body Harness Routing - Front Passenger Compartment
WARNING: This page is about a different car, the 2016 GMC Acadia, 2016 Chevrolet Traverse, and 2016 Buick Enclave. However, it is still accessible from the selected car via links, so may be relevant.
| Items |
|---|
| 1. X202 X202 Instrument Panel Harness to Body Harness |
| 2. X340 X340 Floor Console Harness to Body Harness |
| 3. X200 X200 Body Harness to Instrument Panel Harness |
| 4. X600 X600 Passenger Door Harness to Body Harness |
| 5. X252 X252 Instrument Panel Harness to Body Harness |
| 6. J308 |
| 7. J304 |
| 8. J322 |
| 9. J324 |
| 10. J325 (KB6) |
| 11. J319 |
| 12. X800 X800 Right Rear Door Harness to Body Harness |
| 13. J313 |
| 14. X325 X325 Body Harness to Battery Positive Harness |
| 15. X325 X325 Body Harness to Battery Positive Harness |
| 16. J390 |
| 17. J381 |
| 18. J383 |
| 19. X700 X700 Left Rear Door Harness to Body Harness |
| 20. J323 |
| 21. J321 (DD8 or UVC) |
| 22. X305 X305 Fuel Tank Harness to Body Harness |
| 23. X333 X333 Body Harness to Driver Seat Harness |
| 24. J313 |
| 25. J315 (without X88) |
| 26. X209 X209 Trailer Tow Harness to Body Harness |
| 27. X500 X500 Driver Door Harness to Body Harness |
| 28. J302 |
| 29. J311 |
| 30. J320 |
| 31. X205 X205 Body Harness to Instrument Panel Harness |
