Installing the engine wiring harness for the sensor system 1

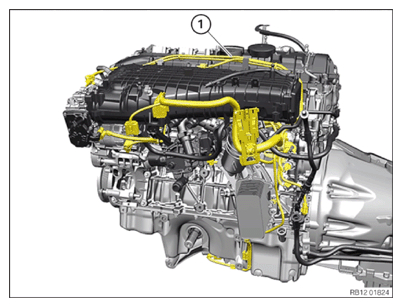

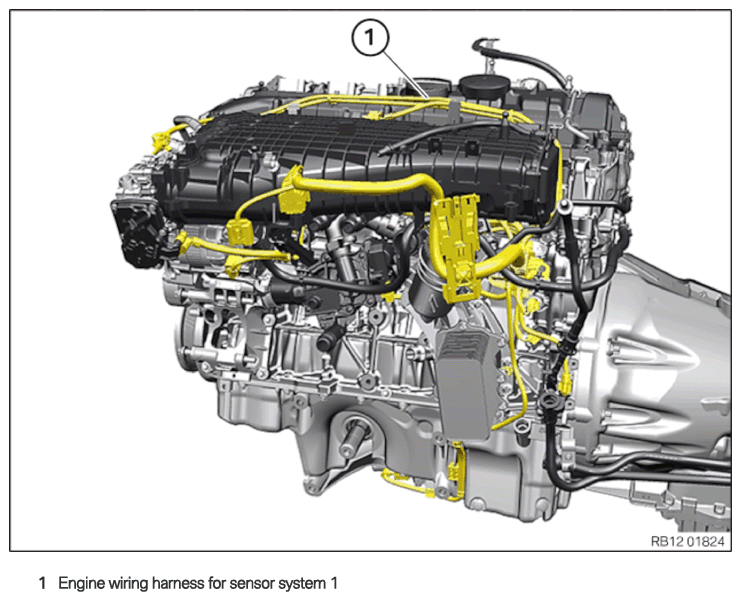

Engine wiring harness for sensor system 1
NOTE:
RISK OF DAMAGE
Improper routing of cables and wiring harnesses.
Trapped, crushed or damaged cables may cause short circuits and malfunctions.
Improper routing of cables and wiring harnesses.
Trapped, crushed or damaged cables may cause short circuits and malfunctions.
- Route all cables without abrasions, do not trap and crush.
- Insert and install the engine wiring harness (1) for sensor system 1.

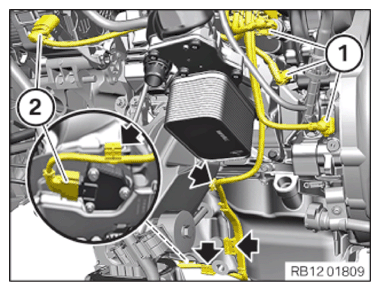

- Connect connectors (2) and lock.
The connectors (2) must engage audibly.
- Connect connectors (1) and lock.
The connectors (1) must engage audibly.

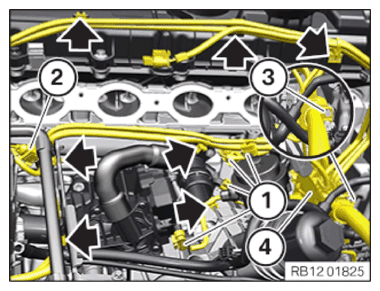

- Secure the clamps (arrows).
- Insert and install the engine wiring harness (4) for sensor system 1.
- Tighten down screw (3).
TIGHTENING TORQUES SPECIFICATION
| Wiring harness section for sensor system 1 to cylinder head | ||
| Screw M6 | Tightening torque | 8 Nm |
- Connect connectors (2) and lock.
The connector (2) must engage audibly.
- Connect connectors (1) and lock.
The connectors (1) must engage audibly.
- Secure the clamps (arrows).

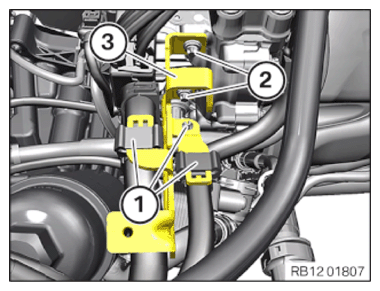

- Insert and install the holder (3) for the plenum.
- Tighten screws (2).TIGHTENING TORQUES SPECIFICATION

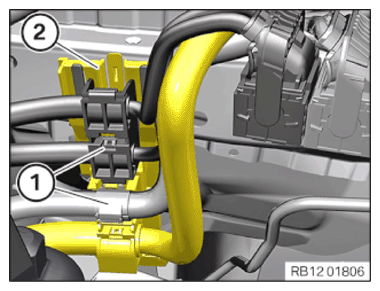

Intake plenum holder to crankcase M6X16 Tightening torque 10 Nm - Connect and lock cable clip (1).
- Attach the cable clip (1) to the holder (2) and lock.
The cable clips (1) must engage audibly.
