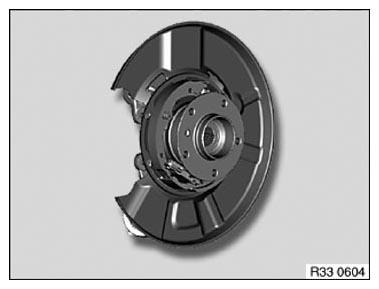

33 32 131 Removing and installing/replacing a steering stub/wheel carrier
WARNING: This page is about a different variant/trim than selected.
Necessary preliminary tasks
- Remove OUTPUT SHAFT .
- Remove BRAKE DISC .
- Replacement only: Remove DRIVE FLANGE FOR REAR AXLE SHAFT .
- Detach HANDBRAKE BOWDEN CABLE ON BRAKE SHOE EXPANDER .
- Remove PULSE SENSOR FROM WHEEL CARRIER .
- Remove COIL SPRING .
- Remove RUBBER MOUNT/SHOCK ABSORBER ON CAMBER ARM .
Secure wheel carrier against falling out.
Remove ANTI-ROLL BAR LINK ON WHEEL CARRIER .
Remove TRAILING ARM FROM WHEEL CARRIER .
Remove CONTROL ARM FROM WHEEL CARRIER .
Remove TOE ARM FROM WHEEL CARRIER .
Remove TOP WISHBONE FROM WHEEL CARRIER .
Remove CAMBER ARM FROM WHEEL CARRIER .
Remove wheel carrier.
IMPORTANT:
- Check sensor head and line from pulse sensor prior to installation for external damage, replacing if necessary.
Replacement
- Modify or replace HANDBRAKE SHOES .
- Modify or replace BRAKE SHOE EXPANDER .
- Modify or replace BRAKE ANCHOR PLATE/BRAKE GUARD PLATE .
- Replace WHEEL BEARING .
After installation:
- Adjust PARKING BRAKE .
- Carry out wheel alignment procedure . See 32 00 150 KDS CHASSIS/WHEEL ALIGNMENT CHECK WITH VEHICLE LOAD UP TO DESIGN POSITION or 32 00 155 KDS CHASSIS/WHEEL ALIGNMENT CHECK WITH RIDE HEIGHT MEASUREMENT WITHOUT VEHICLE LOAD .
