Install front axle support

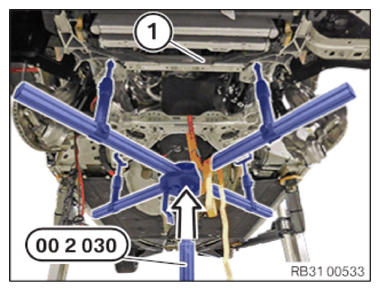

- Secure the front axle support (1) on the special tool with a luggage strap.
- Carefully lift the special tool 0 490 133 (00 2 030) and position the front axle support (1) on the vehicle.

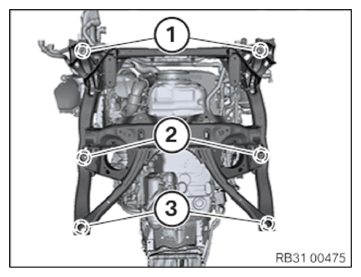

Tighten the screws on the left and right front axle support
- Replace screws (1)
.
Parts: Screws
- Tighten down screws (1) .
TIGHTENING TORQUE SPECIFICATIONS
| Front axle carrier to body, front | ||
|---|---|---|
| M12 Replace screws. |
Joining torque | 108 Nm |
| Angle of rotation | 45° | |
- Replace screws (2)
.
Parts: Screws
- Tighten down screws (2) .
TIGHTENING TORQUE SPECIFICATIONS
| Front axle support to center of body | ||
|---|---|---|
| M12 Replace screws. |
Joining torque | 108 Nm |
| Angle of rotation | 45° | |
- Replace screws (3)
.
Parts: Screws
- Tighten down screws (3) .
TIGHTENING TORQUE SPECIFICATIONS
| Front axle carrier to body, rear | ||
|---|---|---|
| M14 Replace screws. |
Joining torque | 108 Nm |
| Angle of rotation | 45° | |
NOTE:
Perform the steps on the right and left side.
- Replace screws (1)
.
Parts: Screws
- Tighten down screws (1) .
TIGHTENING TORQUE SPECIFICATIONS
| Bottom bumper bracket on the front subframe. | ||
|---|---|---|
| M8x100 Replace screws. |
Tightening torque | 19 Nm |

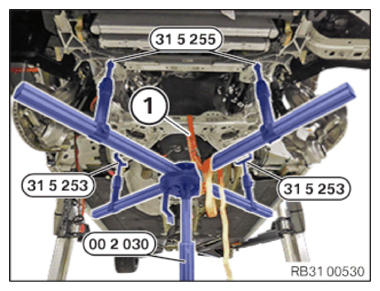

- Remove the luggage strap (1) .
- Lower the special tool 0 490 133 (00 2 030) and put away.
Follow-up work
- Refer to ATTACHING COOLANT HOSES TO FRONT SUBFRAME .
- Refer to ATTACHING THE THERMOSTAT OR TRANSMISSION OIL COOLER LINE ON THE FRONT SUBFRAME .
- Refer to SECURING THE BOTTOM WISHBONE ON THE LEFT AND RIGHT TO THE FRONT SUBFRAME .
- Refer to SECURING THE TENSION STRUT ON THE LEFT AND RIGHT TO THE FRONT SUBFRAME .
- Refer to INSTALLING THE STEERING GEAR .
- Refer to INSTALLING THE ANTI-ROLL BAR .
- Refer to SECURING THE WIRING HARNESS FOR THE EPS ON THE FRONT AXLE SUPPORT .
- Refer to INSTALLING THE COVER OF THE STEERING ASSEMBLY ON THE LEFT AND RIGHT .
- Refer to IF INSTALLED: INSTALLING THE SILENCER OF THE STATIONARY HEATING .
- Refer to INSTALLING THE WHEEL ARCH COVER ON THE FRONT LEFT AND BOTTOM RIGHT .
- Refer to INSTALLING LEFT AND RIGHT BRAKE VENTILATION DUCT .
- Refer to INSTALLING THE REINFORCEMENT STRUT ON THE ENGINE MOUNTING ON THE LEFT AND RIGHT .
- Refer to INSTALLING THE CENTER UNDERBODY PROTECTION .
- Refer to INSTALLING THE UNDERBODY PROTECTION OF THE STEERING GEAR OR THE FRONT THRUST FIELD .
- Refer to INSTALLING THE FRONT UNDERBODY PROTECTION OR FRONT THRUST FIELD .
- Refer to REMOVING THE SECURING TOOL OF THE ENGINE IN INSTALLATION POSITION .
- Refer to INSTALLING THE REAR SECTION OF THE FRONT WHEEL ARCH COVER ON THE LEFT AND RIGHT .
- Refer to INSTALLING THE FRONT LEFT AND RIGHT WHEELS .
- Refer to INSTALLING INTAKE FILTER HOUSING .
- Refer to SECURING THE FRONT AIR SUSPENSION .
- Refer to INSTALLING THE LATERAL HOOD SEALS .
- Refer to INSTALLING THE MOUNT OF THE HOOD SEAL .
- Refer to INSTALLING THE REAR RIGHT ENGINE COMPARTMENT COVER .
- Refer to INSTALLING THE COVER OF THE ENGINE COMPARTMENT ON THE REAR LEFT .
- Refer to INSTALLING THE COVER OF THE ENGINE COMPARTMENT CENTER .
- Refer to INSTALLING ACOUSTIC COVER .
- Refer to TAKING HOOD OUT OF THE SERVICE POSITION .
- Refer to CONNECTING ALL BATTERY GROUND LEADS .
- Refer to PERFORM CHASSIS ALIGNMENT CHECK .
