Planetary gearbox disassembly and assembly, overview
WARNING: This page does not describe the selected car, but rather 7 other vehicles, including the 1995 Volkswagen Jetta III, 1995 Volkswagen Golf III, 1995 Volkswagen Cabrio, 1994 Volkswagen Jetta III, and 1994 Volkswagen Golf III. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Disassembling planetary gearbox. See Disassembling .
Assembling. See Planetary gearbox, assembling .
NOTE:

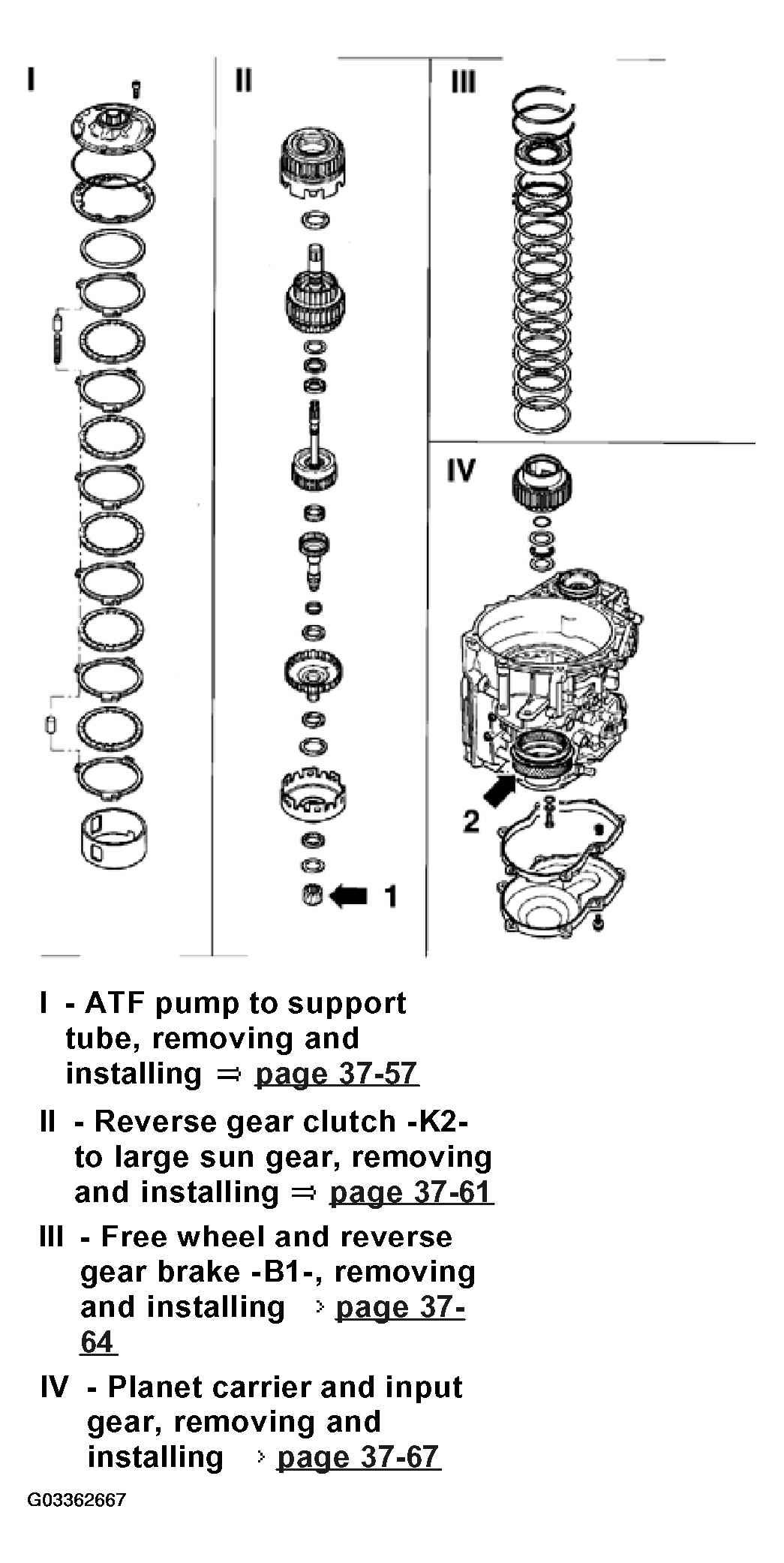

The following list refers to Fig 1.
- ATF pump to support tube. See ATF PUMP TO SUPPORT TUBE, REMOVING AND INSTALLING .
- Reverse gear clutch -K2- to large sun gear. See Reverse gear clutch -K2- to large sun gear, removing and installing .NOTE: The small sun wheel (arrow 1) cannot be removed from the planet carrier in transmissions from 01.93. See TRANSMISSIONS FOR VEHICLES WITH ELECTRONIC PROGRAM SWITCH IN TRANSMISSION CONTROL MODULE (TCM) .
- Free wheel and reverse gear brake -B1-. See Free wheel and reverse gear brake -B1-, removing and installing .NOTE: To remove and install free wheel first remove valve body together with plugs. See VALVE BODY, REMOVING AND INSTALLING .
- Planet carrier and input gear. See Planet carrier and input gear, removing and installing .NOTE:
- It is not necessary to remove the input gear (arrow).
- Removing and installing input gear. See INPUT GEAR, REMOVING AND INSTALLING .
