II - Reverse gear clutch -K2- to large sun gear, removing and installing
WARNING: This page does not describe the selected car, but rather 7 other vehicles, including the 1995 Volkswagen Jetta III, 1995 Volkswagen Golf III, 1995 Volkswagen Cabrio, 1994 Volkswagen Jetta III, and 1994 Volkswagen Golf III. However, it is still accessible from the selected car via links, so may be relevant.
See PLANETARY GEARBOX DISASSEMBLY AND ASSEMBLY, OVERVIEW .
NOTE:
Disassembling planetary gearbox. See Disassembling .
Assembling. See Planetary gearbox, assembling .
NOTE:

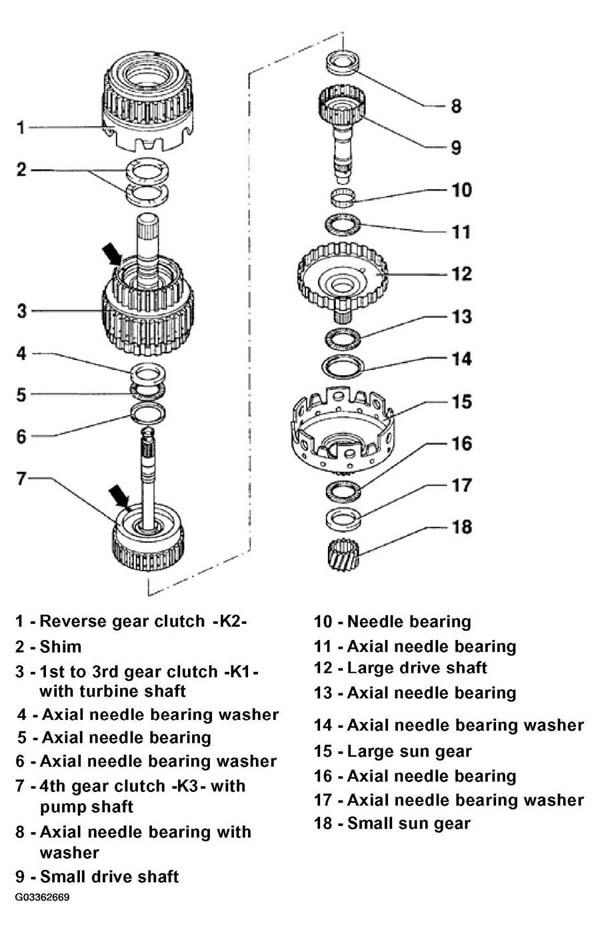

The following list refers to Fig 1.
- - Reverse gear clutch -K2-
- Disassembling and assembling. See REVERSE GEAR CLUTCH - K2-, DISASSEMBLING AND ASSEMBLING .
- - Shim
- Determining thickness. See Clutch play between -K1- and -K2-, adjusting .
- 1 or 2 shims can be installed
- - 1st to 3rd gear clutch -K1- with turbine shaft
- With ball valve (arrow), disassembling and assembling. See 1ST TO 3RD GEAR CLUTCH - K1- WITH TURBINE SHAFT, DISASSEMBLING AND ASSEMBLING .
- Without ball valve (for transmissions from 01.93, refer to TRANSMISSIONS FOR VEHICLES WITH ELECTRONIC PROGRAM SWITCH IN TRANSMISSION CONTROL MODULE (TCM) ). Disassembling and assembling. See 1ST TO 3RD GEAR CLUTCH - K1- WITH TURBINE SHAFT, DISASSEMBLING AND ASSEMBLING .
- - Axial needle bearing washer
- - Axial needle bearing
- - Axial needle bearing washer
- Lugs face toward axial needle bearing
- - 4th gear clutch -K3- with pump shaft
- With ball valve (arrow), disassembling and assembling. See 3RD AND 4TH GEAR CLUTCH-K3- WITH PUMP SHAFT, DISASSEMBLING AND ASSEMBLING .
- 4th gear clutch -K3- without ball valve (for transmissions from 01.93, refer to TRANSMISSIONS FOR VEHICLES WITH ELECTRONIC PROGRAM SWITCH IN TRANSMISSION CONTROL MODULE (TCM) ). Disassembling and assembling. See 3RD AND 4TH GEAR CLUTCH-K3- WITH PUMP SHAFT, DISASSEMBLING AND ASSEMBLING .
- - Axial needle bearing with washer
- Axial needle bearing faces toward small drive shaft
- - Small drive shaft
- - Needle bearing
- - Axial needle bearing
- - Large drive shaft
- Modified -K1- clutch from 01.93
- - Axial needle bearing
- - Axial needle bearing washer
- With shoulder
- - Large sun gear
- Transmissions up to 12.92: 27 teeth. See TRANSMISSIONS FOR VEHICLES WITH TRANSMISSION RANGE (TR) PROGRAM SWITCH -E122- .
- Transmissions from 01.93: 24 teeth. See TRANSMISSIONS FOR VEHICLES WITH ELECTRONIC PROGRAM SWITCH IN TRANSMISSION CONTROL MODULE (TCM) .
- - Axial needle bearing
- Transmissions up to 12.92: outer diameter 41 mm (1.61 in.). See TRANSMISSIONS FOR VEHICLES WITH TRANSMISSION RANGE (TR) PROGRAM SWITCH -E122- .
- Transmissions from 01.93: outer diameter 39.1 mm (1.54 in.). See TRANSMISSIONS FOR VEHICLES WITH ELECTRONIC PROGRAM SWITCH IN TRANSMISSION CONTROL MODULE (TCM) .
- - Axial needle bearing washer
- - Small sun gear
- Cannot be removed from planet carrier in transmissions from 01.93. See TRANSMISSIONS FOR VEHICLES WITH ELECTRONIC PROGRAM SWITCH IN TRANSMISSION CONTROL MODULE (TCM) .
