IV - Planet carrier and input gear, removing and installing
WARNING: This page does not describe the selected car, but rather 7 other vehicles, including the 1995 Volkswagen Jetta III, 1995 Volkswagen Golf III, 1995 Volkswagen Cabrio, 1994 Volkswagen Jetta III, and 1994 Volkswagen Golf III. However, it is still accessible from the selected car via links, so may be relevant.
See PLANETARY GEARBOX DISASSEMBLY AND ASSEMBLY, OVERVIEW .
NOTE:
Disassembling planetary gearbox. See Disassembling .
Assembling. See Planetary gearbox, assembling .
NOTE:

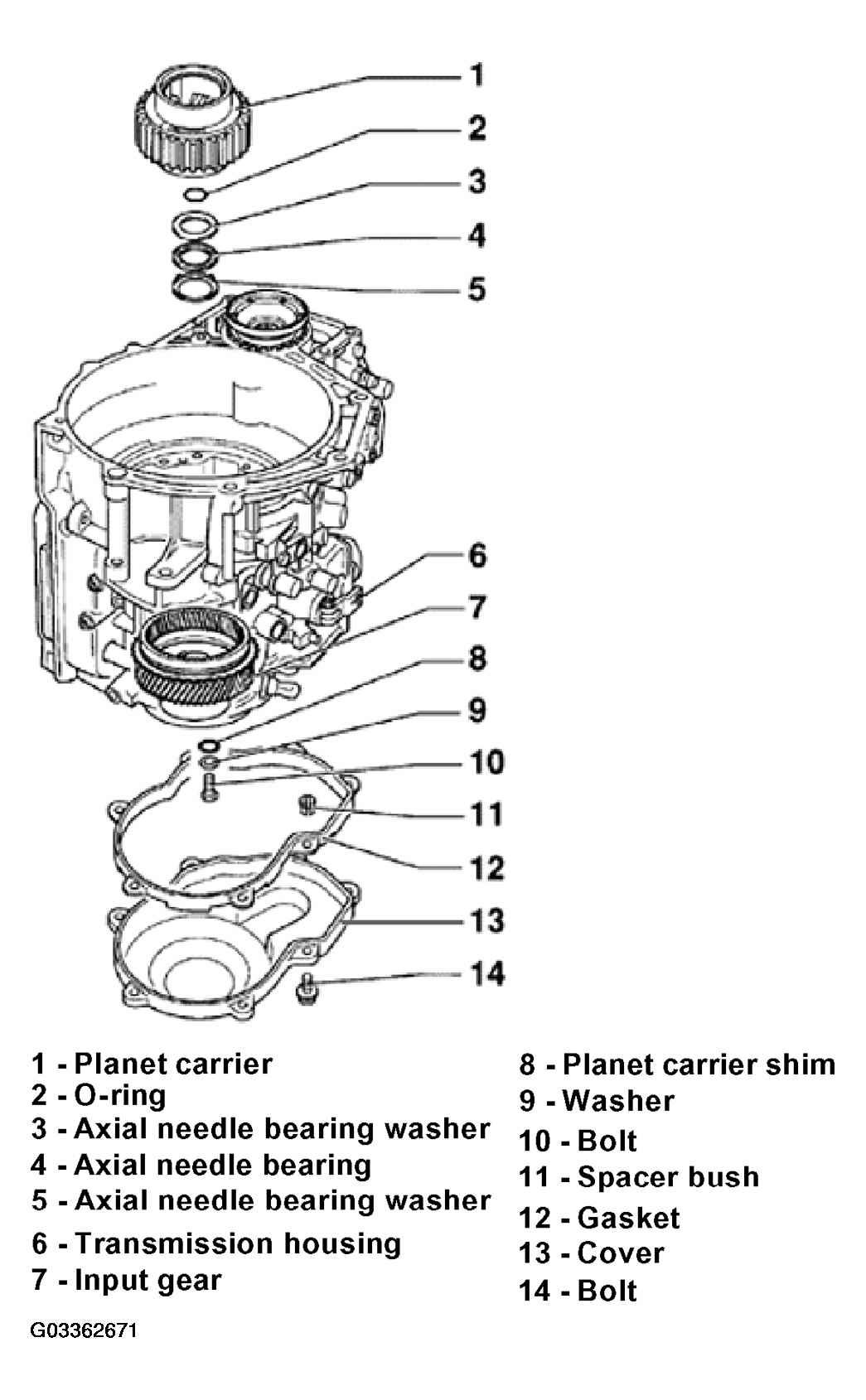

The following list refers to Fig 1.
- - Planet carrier
- Modified ratios for transmissions from 01.93. See TRANSMISSIONS FOR VEHICLES WITH ELECTRONIC PROGRAM SWITCH IN TRANSMISSION CONTROL MODULE (TCM) .
- Small sun gear cannot be removed in transmissions from 01.93
- Adjusting. See Planet carrier, adjusting .
- - O-ring
- Always replace
- Insert in planet carrier
- - Axial needle bearing washer
- - Axial needle bearing
- - Axial needle bearing washer
- Install smooth side in input gear
- - Transmission housing
- - Input gear
- Do not remove to disassemble planetary gearbox
- Removing and installing input gear or axial needle bearing for planet carrier. See INPUT GEAR, REMOVING AND INSTALLING .
- - Planet carrier shim
- Determining thickness. See Planet carrier, adjusting .
- - Washer
- - Bolt
- Tightening torque: 30 N.m (22 ft lb)
- For small input shaft
- - Spacer bush
- Qty. 7
- Clip into gasket
- - Gasket
- Always replace
- - Cover
- - Bolt
- Tightening torque: 8 N.m (71 in lb)
