Removal [02/2024 - ]: Procedure
- CUSTOMIZE POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM (for Power Tilt and Power Telescopic Steering Column)
Refer to PROCEDURE - Step 2 - REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY
Refer to PROCEDURE - Step 1 - REMOVE LOWER NO. 1 INSTRUMENT PANEL PAD SUB-ASSEMBLY
Refer to PROCEDURE - Step 1 - REMOVE LOWER NO. 2 INSTRUMENT PANEL PAD SUB-ASSEMBLY
Refer to PROCEDURE - Step 2 - REMOVE FRONT DOOR SCUFF PLATE LH
Refer to PROCEDURE - Step 7
- REMOVE COWL SIDE TRIM BOARD LH
Refer to PROCEDURE - Step 9
- REMOVE NO. 1 INSTRUMENT PANEL UNDER COVER
Refer to PROCEDURE - Step 11
- REMOVE UPPER CONSOLE PANEL ASSEMBLY
Refer to PROCEDURE - Step 4
- REMOVE INTEGRATION CONTROL AND PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 5
- REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 6
- REMOVE LOWER INSTRUMENT PANEL LH
Refer to PROCEDURE - Step 18
- REMOVE LOWER INSTRUMENT PANEL FINISH PANEL ASSEMBLY
Refer to PROCEDURE - Step 15
- REMOVE CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 22
- REMOVE NO. 1 INSTRUMENT PANEL GARNISH SUB-ASSEMBLY (for Type A)
Refer to PROCEDURE - Step 23
- REMOVE INSTRUMENT PANEL ORNAMENT (for Type B)
- Use the same procedure described for the No. 1 instrument panel garnish sub-assembly.
- REMOVE UPPER INSTRUMENT CLUSTER FINISH PANEL
Refer to PROCEDURE - Step 25 - REMOVE CENTER INSTRUMENT CLUSTER FINISH PANEL (for 8 Inch Display)
Refer to PROCEDURE - Step 26
- REMOVE RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET
Refer to PROCEDURE - Step 17 - REMOVE INSTRUMENT SIDE PANEL LH
Refer to PROCEDURE - Step 13
- REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 16

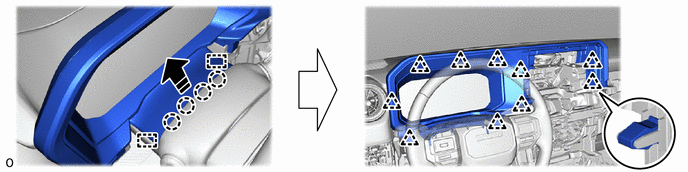

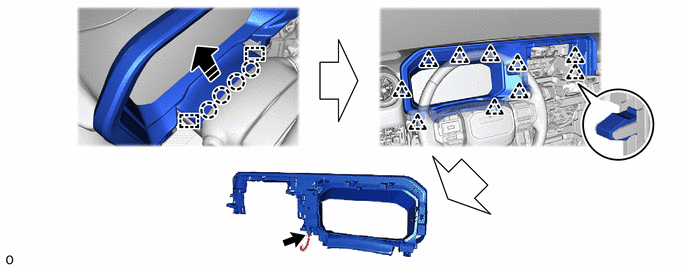

- REMOVE CENTER INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

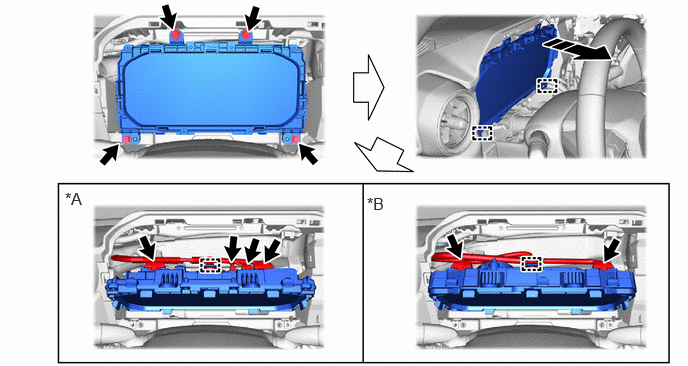

- REMOVE COMBINATION METER ASSEMBLY
HINT:
The illustrations are representative examples, and details may differ.
