Remove/install rear seat belts - AR91.40-P-0681EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.0/1
Shown on vehicle without code (224) Design individual rear seat system
MODIFICATION NOTES
| 11.5.09 | "Remove center seat belt in rear" added | Step 11 |
| Remove/install | |||
| Risk of injury caused by performing testing or repair work on airbag or emergency tensioning retractor units | Store airbag units with deployment side facing up; do not expose to temperatures greater than 100 °C. When working on these units, disconnect the power supply. | AS91.00-Z-0001-01A | |
| Risk of injury caused by release of spring in the automatic belt retractor. | Never disassemble automatic belt retractors. | AS91.00-Z-0002-01A | |
| Notes on performing repair, body work and welding on vehicles with airbags or emergency tensioning retractor units | AH91.00-P-0002-01M | ||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Assessment of airbag and emergency tensioning retractor units in accident vehicles | AH91.00-P-0006-01B | ||
| Legal regulations on handling and storing airbags and emergency tensioning retractor units | AH91.00-P-0004-01A | ||
| 1 | Remove trim from C-pillar | AR68.30-P-4490EW | |
| 2 | Remove rear seat cushion | On vehicles without code (224) Design individual rear seat system | AR91.12-P-1020CW |
| On vehicles with code (224) Design individual rear seat system | AR91.12-P-1020EW | ||
| 3 | Disconnect ground line of battery | AR54.10-P-0003EW | |

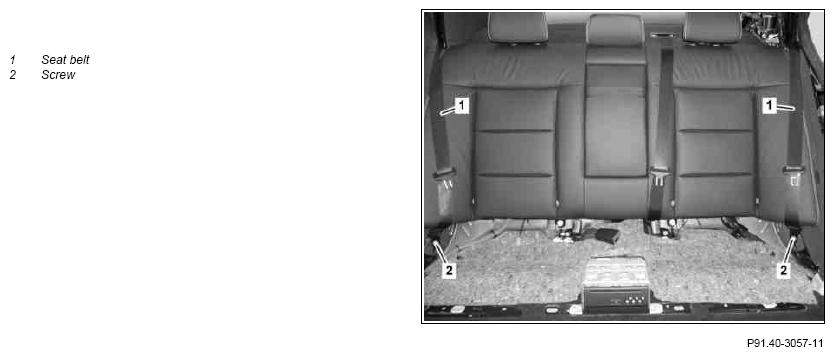

| 4 | Remove screw/bolt (2) at belt end fitting of left or right seat belt (1) | *BA91.40-P-1014-01Q | |

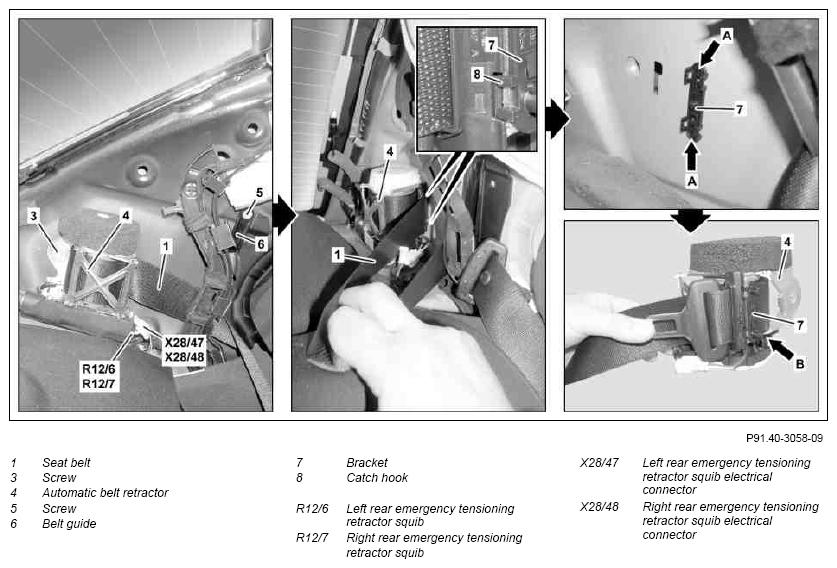

| 5 | Remove screw/bolt (5) at belt guide (6) | *BA91.40-P-1012-01Q | |
| 6 | Remove screw/bolt (3) at automatic belt retractor (4) | *BA91.40-P-1007-01Q | |
| 7 | Disconnect left rear emergency tensioning retractor squib electrical connector (X28/47) of left rear emergency tensioning retractor squib (R12/6) or right rear emergency tensioning retractor squib electrical connector (X28/48) of right rear emergency tensioning retractor squib (R12/7) from automatic belt retractor (4) | ||
| 8 | Move seat belt (1) to one side, release both front catch hooks (8) at bracket (7) using a small screwdriver and remove automatic belt retractor (4) | ||
| 9 | Unhook seat belt (1) from belt guide (6) and remove automatic belt retractor (4) | Fig 3 | |
| Notes on disposing of airbag and emergency tensioning retractor units | OS91.00-P-0001-01A | ||
| 10 | Carefully press together catch hooks (arrows A) with needle nose pliers and remove bracket (7) | ||
| 11 | Remove center seat belt in rear | For vehicles with code (287) Through-loading feature | AR91.40-P-0683CW |
| For vehicles without code (287) Through-loading feature | AR91.40-P-0683CWA | ||
| 12 | Install in the reverse order | ||
| 13 | Check supplemental restraint system (SRS) with STAR DIAGNOSIS | After replacing the automatic belt retractors (4) with seat belt (1). | |
| Connect STAR DIAGNOSIS and read out fault memory | AD00.00-P-2000-04A |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Model 212.0 | Model 212.1 | |
|---|---|---|---|---|
| BA91.40-P-1007-01Q | Bolt to rear inertia reel | Nm | 35 | 35 |
| BA91.40-P-1012-01Q | Bolt, rear diffuser at C-pillar | Nm | 8 | 8 |
| BA91.40-P-1014-01Q | Bolt at rear belt end fitting | Nm | 35 | 35 |
