Remove/Install Tire Pressure Sensor - AR40.15-S-0081E
Model 447, 448
with code RY2 (Tire pressure monitoring at FA and RA, wireless)
MODIFICATION NOTES
| 17.06.2015 | Method extended | Operation steps 4 and 5 |
| Notes on using tester for tire pressure monitoring systems | AH40.15-P-0001-01A | ||
| Remove | |||
| 1 | Remove respective wheel | AR40.10-S-1100E | |
| 2 | Remove respective tire | AR40.10-S-1030E | |

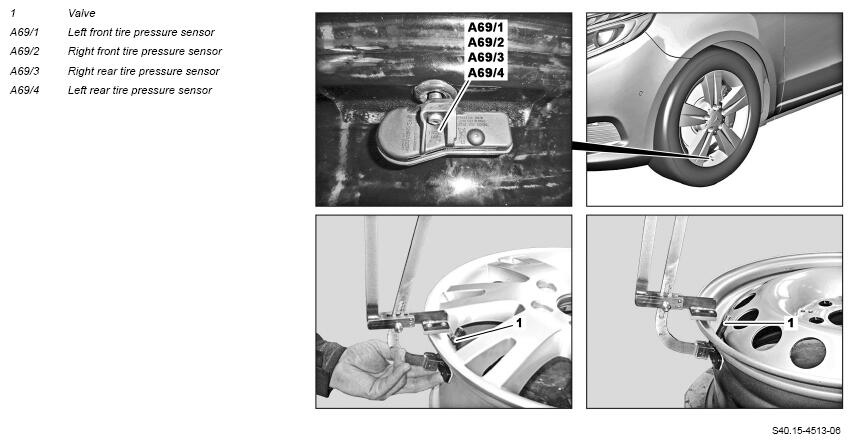

| 3 | Remove left front tire pressure sensor (A69/1) right front tire pressure sensor (A69/2) or right rear tire pressure sensor (A69/3) or left rear tire pressure sensor (A69/4) | ||
| 4 | Remove left front tire pressure sensor (A69/1) or right front tire pressure sensor (A69/2) or right rear tire pressure sensor (A69/3) or left rear tire pressure sensor (A69/4) from destroyed valve (1) | ||
| Install | |||
| 5 | Mount new valve (1) to left front tire pressure sensor (A69/1) or right front tire pressure sensor (A69/2) or right rear tire pressure sensor (A69/3) or left rear tire pressure sensor (A69/4) | ||
| Service Information: Notes on tire valves | The torque values specified on the left front tire pressure sensor (A69/1) or right front tire pressure sensor (A69/2) or right rear tire pressure sensor (A69/3) or left rear tire pressure sensor (A69/4) must always be complied with. Damage and malfunctions can otherwise occur. |
SI40.00-S-0002A | |
| 6 | Install left front tire pressure sensor (A69/1), right front tire pressure sensor (A69/2), right rear tire pressure sensor (A69/3) or left rear tire pressure sensor (A69/4) together with new valve (1) as shown | Install valve (1) carefully and do not tilt it. Damage and malfunctions can otherwise occur. |
Fig 2 |
| 7 | Mount respective tire | AR40.10-S-1030E | |
| 8 | Balance respective wheel | AR40.10-S-1040E | |
| 9 | Fit each wheel | AR40.10-S-1100E | |
| Check | |||
| 10 | Check function of tire pressure monitoring system |
