Location and assignment of line and plug connectors - GF00.19-P-1000EAA
MODEL 207

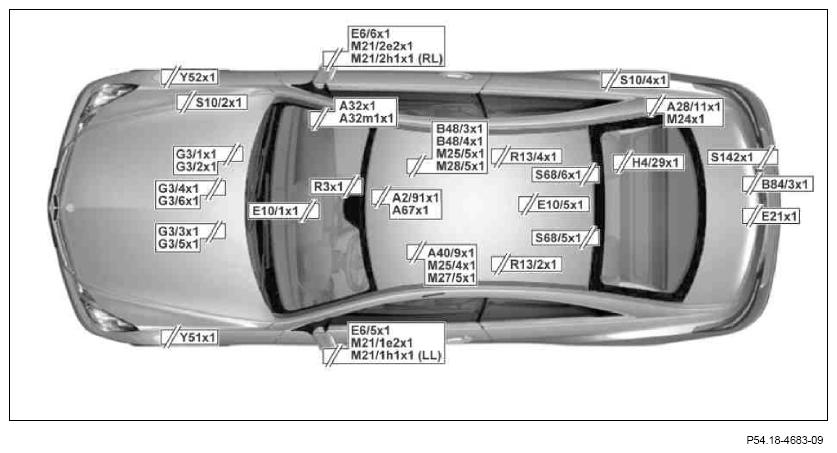

| A2/91x1 | Electrical connector for Bluetooth antenna, radio | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.60-P-2101EAA | ||
| A2/91x1 | Bluetooth antenna electrical connector, APS | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.61-P-2101EAA | ||
| A2/91x1 | Electrical connector for Bluetooth antenna, COMAND, except Japan | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.85-P-2101EAA | ||
| A2/91x1 | Electrical connector for Bluetooth antenna, COMAND, Japan | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.85-P-2101EAC | ||

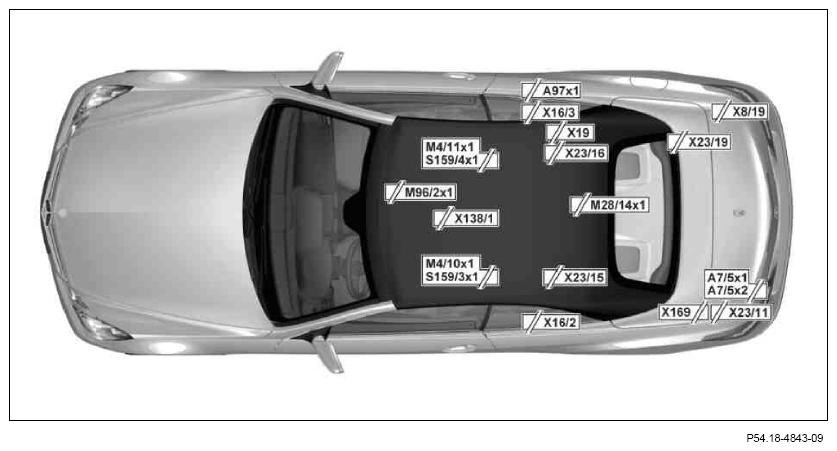

| A7/5x1 | Soft top control hydraulic unit electrical connector | Location | GF00.19-P-1000-06EAA |
| Assignment | PE54.21-P-2110EAA | ||
| A7/5x2 | Soft top control hydraulic unit electric motor electrical connector | Location | GF00.19-P-1000-06EAA |
| Assignment | PE54.21-P-2110EAA | ||
| A28/11x1 | Electrical connector for multifunction antenna, DAB, digital radio | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.60-P-2302EAA | ||
| A28/11x1 | Electrical connector for multifunction antenna, DAB, SIRIUS satellite radio | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.60-P-2303EAA | ||
| A28/11x1 | Electrical connector for multifunction antenna, APS | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.61-P-2101EAA | ||
| A28/11x1 | Electrical connector for multifunction antenna, COMAND, except Japan | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.85-P-2101EAA | ||
| A28/11x1 | Electrical connector for multifunction antenna, COMAND, Japan | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.85-P-2101EAC | ||
| A28/11x1 | Electrical connector for multifunction antenna, TELE AID | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.95-P-2101EAA | ||
| A32m1x1 | Electrical connector for blower motor, except AAC [KLA] | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAA | ||
| A32m1x1 | Electrical connector for blower motor, AAC [KLA], THERMOTRONIC | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAC | ||
| A32x1 | Electrical connector for air conditioner housing, except AAC [KLA] | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAA | ||
| A32x1 | Electrical connector for air conditioner housing, AAC [KLA], THERMOTRONIC | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAC | ||
| A40/9x1 | Audio/COMAND control panel electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE82.00-P-2060EAA | ||
| A67x1 | Inside rearview mirror unit electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2107EAB | ||
| A97x1 | Rear KEYLESS-GO antenna electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE80.61-P-2101EAA | ||
| B48/3x1 | Electrical connector for belt tension sensor, USA | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.60-P-2102EAA | ||
| B48/4x1 | Seat occupied recognition pressure sensor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.60-P-2102EAA | ||
| B84/3x1 | Electrical connector for reversing camera, Japan | Location | GF00.19-P-1000-06EAA |
| Assignment | PE54.65-P-2102EAA | ||
| B84/3x1 | Electrical connector for reversing camera, except Japan | Location | GF00.19-P-1000-06EAA |
| Assignment | PE54.65-P-2102EAB | ||
| E6/5x1 | Left outside mirror turn signal lamp electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE72.29-P-2101EAA | ||
| E6/6x1 | Right outside mirror turn signal lamp electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE72.29-P-2102EAA | ||
| E10/1x1 | Center vent symbol illumination electrical connector | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAA | ||
| E10/1x1 | Center vent symbol illumination electrical connector | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAB | ||
| E10/5x1 | Rear vent symbol illumination electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE83.40-P-2101EAA | ||
| E10/5x1 | Rear vent symbol illumination electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE83.40-P-2101EAB | ||
| E21x1 | Center brake lamp electrical connector | Location | GF00.19-P-1000-06EAA |
| Assignment | PE54.21-P-2108EAD | ||
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | Location for M271 | GF00.19-P-1000-02EAA |
| Assignment | PE07.08-P-2101EAA | ||
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Location for M271 | GF00.19-P-1000-02EAA |
| Assignment | PE07.08-P-2101EAA | ||
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | Location for M642.8 | GF00.19-P-1000-02EAA |
| Assignment | PE07.16-P-2101EAB | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location for M272.982 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAC | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location for M272 | GF00.19-P-1000-01EAA |
| Assignment | PE07.61-P-2101EAC | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location for M273 | GF00.19-P-1000-01EAA |
| Assignment | PE07.61-P-2101EAG | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location for M276 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAE | ||
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | Location for M278 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAH | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location for M272.982 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAC | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location for M272 | GF00.19-P-1000-01EAA |
| Assignment | PE07.61-P-2101EAC | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location for M273 | GF00.19-P-1000-01EAA |
| Assignment | PE07.61-P-2101EAG | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location for M276 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAE | ||
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | Location for M278 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAH | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location for M272.982 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAC | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location for M272 | GF00.19-P-1000-01EAA |
| Assignment | PE07.61-P-2101EAC | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location for M273 | GF00.19-P-1000-01EAA |
| Assignment | PE07.61-P-2101EAG | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location for M276 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAE | ||
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | Location for M278 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAH | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location for M272.982 | GF00.19-P-1000-02EAA |
| Assignment | PE07.08-P-2101EAC | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location for M272 | GF00.19-P-1000-02EAA |
| Assignment | PE07.61-P-2101EAC | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location for M273 | GF00.19-P-1000-02EAA |
| Assignment | PE07.61-P-2101EAG | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location for M276 | GF00.19-P-1000-02EAA |
| Assignment | PE07.08-P-2101EAE | ||
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | Location for M278 | GF00.19-P-1000-02EAA |
| Assignment | PE07.08-P-2101EAH | ||
| H4/29x1 | Bass speaker electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.62-P-2101EAA | ||
| M4/10x1 | Left AIRSCARF fan motor electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.30-P-2103EAA | ||
| M4/11x1 | Right AIRSCARF fan motor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.30-P-2103EAA | ||
| M21/1e2x1 | Left Blind Spot Assist warning lamp electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE72.29-P-2101EAA | ||
| M21/1h1x1 | Mirror dimming electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE72.29-P-2101EAA | ||
| M21/2e2x1 | Right Blind Spot Assist warning lamp electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE72.29-P-2102EAA | ||
| M21/2h1x1 | Mirror dimming electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE72.29-P-2102EAA | ||
| M24x1 | Rear window roller sun blind motor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2108EAG | ||
| M25/4x1 | Driver seat lumbar support pneumatic pump electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.29-P-2109EAA | ||
| M25/5x1 | Front passenger seat lumbar support pneumatic pump electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.29-P-2109EAA | ||
| M27/5x1 | Seat backrest inclination adjustment motor electrical connector, driver seat | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.29-P-2003EAA | ||
| M27/5x1 | Seat backrest inclination adjustment motor electrical connector, driver seat | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.29-P-2004EAA | ||
| M27/5x1 | Seat backrest inclination adjustment motor electrical connector, driver seat | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.29-P-2104EAA | ||
| M28/5x1 | Seat backrest inclination adjustment motor electrical connector, front passenger seat | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.29-P-2003EAA | ||
| M28/5x1 | Seat backrest inclination adjustment motor electrical connector, front passenger seat | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.29-P-2004EAA | ||
| M28/5x1 | Seat backrest inclination adjustment motor electrical connector, front passenger seat | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.29-P-2104EAA | ||
| M28/14x1 | Rear head restraint drive actuator motor electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.21-P-2110EAA | ||
| M96/2x1 | Wind deflector actuator motor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2110EAA | ||
| R3x1 | Front cigarette lighter with ashtray illumination electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2108EAF | ||
| R13/2x1 | Left front backrest heater pad electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.30-P-2102EAA | ||
| R13/4x1 | Right front backrest heater pad electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.30-P-2102EAA | ||
| S10/2x1 | Right front brake wear sensor electrical connector | Location | GF00.19-P-1000-02EAA |
| Assignment | PE54.18-P-2300EAF | ||
| S10/4x1 | Right rear brake wear sensor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAF | ||
| S68/5x1 | Left rear seat belt buckle switch electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.60-P-2105EAA | ||
| S68/6x1 | Right rear seat belt buckle switch electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.60-P-2105EAA | ||
| S142x1 | Trailer hitch lock switch electrical connector | Location | GF00.19-P-1000-20EAA |
| Assignment | PE31.19-P-2101EAA | ||
| S159/3x1 | Left EASY-ENTRY system limit switch electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.29-P-2104EAA | ||
| S159/4x1 | Right EASY-ENTRY system limit switch electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.29-P-2105EAA | ||

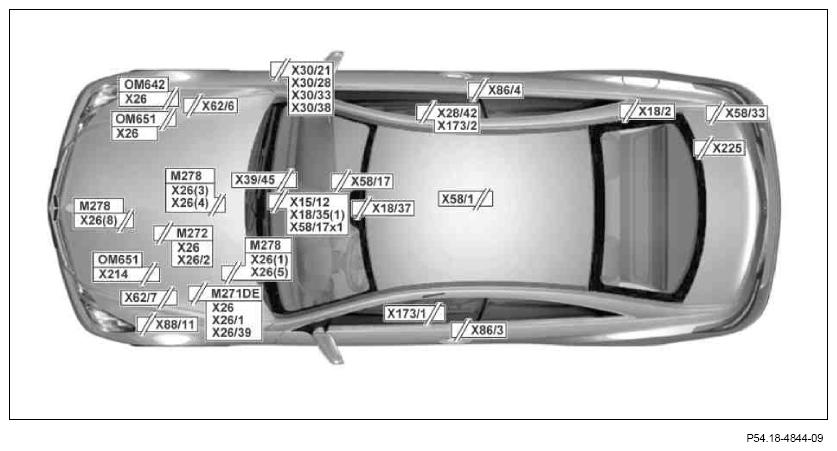

| X1/51 | Interior KEYLESS GO antenna electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE80.61-P-2101EAA | ||
| X8/19 | Trunk lid electrical connector | Location | GF00.19-P-1000-07EAA |
| Assignment | PE54.18-P-2300EAA | ||
| X8/34 | Left front KEYLESS GO door handle electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAC | ||
| X8/35 | Right front KEYLESS GO door handle electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAC | ||

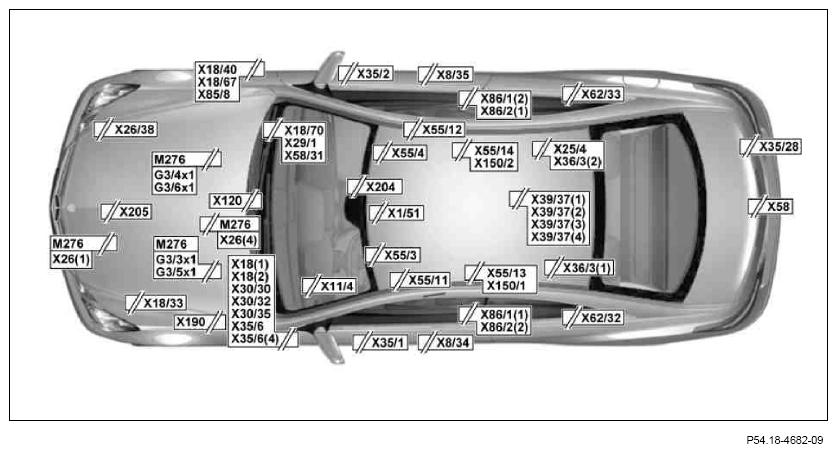

| X11/4 | Diagnostic connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.22-P-2000EAA | ||
| X15/12 | Vehicle interior/cockpit temperature sensor electrical connector | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAA | ||
| X15/12 | Vehicle interior/cockpit temperature sensor electrical connector | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAA | ||
| X16/2 | Left rear power window motor electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.21-P-2110EAA | ||
| X16/3 | Right rear power window motor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2110EAA | ||
| X18 (1) | Vehicle interior and harness for taillamp electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAA | ||
| X18 (1) | Vehicle interior and harness for taillamp electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.65-P-2101EAA | ||
| X18 (2) | Vehicle interior and harness for taillamp electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAA | ||
| X18 (2) | Vehicle interior and harness for taillamp electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.65-P-2101EAA | ||
| X18/2 | Interior/roof electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAA | ||
| X18/33 | Electrical connector for speed-sensitive power steering, ABR Basic | Location | GF00.19-P-1000-01EAA |
| Assignment | PE42.47-P-2000EAA | ||
| X18/33 | Electrical connector for speed-sensitive power steering, ABR Premium | Location | GF00.19-P-1000-01EAA |
| Assignment | PE42.47-P-2000EAB | ||
| X18/35 (1) | Instrument panel and vehicle floor electrical connector | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAA | ||
| X18/35 (1) | Instrument panel and vehicle floor electrical connector | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAB | ||
| X18/37 | Emergency call system button electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment up to 01.03.15 | PE82.95-P-2101EAA | ||
| Assignment as of 02.03.15 | PE82.95-P-2101EAB | ||
| X18/40 | Instrument panel harness and vehicle floor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE83.40-P-2101EAA | ||
| X18/40 | Instrument panel harness and vehicle floor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE83.40-P-2101EAC | ||
| X18/67 | Media interface electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.60-P-2105EAA | ||
| X18/70 | Media interface electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE82.60-P-2105EAA | ||
| X19 | Rear window heater electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2108EAG | ||
| X23/11 | Electrical connector/soft top compartment lid | Location | GF00.19-P-1000-06EAA |
| Assignment | PE54.21-P-2110EAA | ||
| X23/11 | Electrical connector/soft top compartment lid | Location | GF00.19-P-1000-06EAA |
| Assignment | PE82.62-P-2101EAA | ||
| X23/15 | Left roll-over protection system electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAA | ||
| X23/16 | Right roll-over protection system electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAA | ||
| X23/19 | Hydraulic pump electrical connector | Location | GF00.19-P-1000-07EAA |
| Assignment | PE54.21-P-2110EAA | ||
| X25/4 | Fuel tank electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAD | ||
| X26 (1) | Interior and engine wiring harness electrical connector | Location for M272, M273, M271DE | GF00.19-P-1000-01EAA |
| Assignment | PE54.18-P-2300EAB | ||
| X26 (1) | Interior and engine wiring harness electrical connector | Location for M642, M651 | GF00.19-P-1000-02EAA |
| Assignment | PE54.18-P-2300EAB | ||
| X26 (1) | Interior and engine wiring harness electrical connector | Location for M276 | GF00.19-P-1000-01EAA |
| Assignment | PE54.18-P-2300EAG | ||
| X26 (1) | Interior and engine wiring harness electrical connector | Location for M278 | GF00.19-P-1000-01EAA |
| Assignment | PE54.18-P-2300EAG | ||
| X26 (3) | Interior and engine wiring harness electrical connector | Location for M278 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAG | ||
| X26 (4) | Interior and engine wiring harness electrical connector | Location for M276 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAE | ||
| X26 (4) | Interior and engine wiring harness electrical connector | Location for M278 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAG | ||
| X26 (5) | Interior and engine wiring harness electrical connector | Location for M278 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAG | ||
| X26 (8) | Interior and engine wiring harness electrical connector | Location for M278 | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAG | ||
| X26/2 | Engine wiring harness electrical connector | Location for M272, M273, M271DE | GF00.19-P-1000-01EAA |
| Assignment | PE54.21-P-2106EAE | ||
| X26/38 | Front bumper and frame wiring harness electrical connector | Location | GF00.19-P-1000-02EAA |
| Assignment | PE54.18-P-2300EAC | ||
| X26/39 | Gasoline engine electrical connector | Location for M271DE | GF00.19-P-1000-01EAA |
| Assignment | PE07.08-P-2101EAA | ||
| X28/42 | Electrical connector for belt tension sensor, USA | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2106EAG | ||
| X29/1 | Glove compartment electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2106EAG | ||
| X30/21 | Drive train CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE00.19-P-2170EAA | ||
| X30/28 | Vehicle dynamics CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE00.19-P-2190EAA | ||
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE00.19-P-2195EAA | ||
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE00.19-P-2185EAA | ||
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE00.19-P-2185EAB | ||
| X30/35 | Telematics CAN voltage distributor electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE00.19-P-2180EAA | ||
| X30/38 | Potential distributor electrical connector (CAN I) | Location | GF00.19-P-1000-05EAA |
| Assignment | PE07.08-P-2101EAD | ||
| X35/1 (1) | Left front door electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAC | ||
| X35/1 (2) | Left front door electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAC | ||
| X35/1 (5) | Left front door electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAC | ||
| X35/2 (1) | Right front door electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAC | ||
| X35/6 | Instrument panel and module box electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAD | ||
| X35/6 (4) | Instrument panel and module box electrical connector | Location for M642 | GF00.19-P-1000-04EAA |
| Assignment | PE07.16-P-2101EAB | ||
| X35/6 (4) | Instrument panel and module box electrical connector | Location for M651 up to 05/10 | GF00.19-P-1000-04EAA |
| Assignment | PE07.16-P-2101EAD | ||
| X35/28 | Rear bumper PARKTRONIC electrical connector | Location | GF00.19-P-1000-07EAA |
| Assignment | PE54.65-P-2101EAA | ||
| X36/3 (1) | Fuel pump harness electrical connector | Location for M642 | GF00.19-P-1000-04EAA |
| Assignment | PE47.20-P-2100EAA | ||
| X36/3 (1) | Fuel pump harness electrical connector | Location for M271, 272, 273, 651 | GF00.19-P-1000-04EAA |
| Assignment | PE47.40-P-2101EAA | ||
| X36/3 (2) | Fuel pump harness electrical connector | Location for M642 | GF00.19-P-1000-05EAA |
| Assignment | PE47.20-P-2100EAA | ||
| X36/3 (2) | Fuel pump harness electrical connector | Location for M271, 272, 273, 651 | GF00.19-P-1000-05EAA |
| Assignment | PE47.40-P-2101EAA | ||
| X39/37 (1) | Mobile phone electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.21-P-2106EAH | ||
| X39/37 (1) | Mobile phone electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE82.60-P-2101EAA | ||
| X39/37 (1) | Mobile phone electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE82.61-P-2101EAA | ||
| X39/37 (1) | Electrical connector for mobile phone, COMAND, except Japan | Location | GF00.19-P-1000-04EAA |
| Assignment | PE82.85-P-2101EAA | ||
| X39/37 (2) | Mobile phone electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE82.85-P-2101EAC | ||
| X39/37 (3) | Mobile phone electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE82.85-P-2101EAC | ||
| X39/37 (4) | Mobile phone electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE82.85-P-2101EAC | ||
| X39/45 | Electrical connector for AUX jack, radio, except Japan | Location | GF00.19-P-1000-03EAA |
| Assignment | PE82.60-P-2101EAA | ||
| X39/45 | Electrical connector for AUX connection, APS radio | Location | GF00.19-P-1000-03EAA |
| Assignment | PE82.61-P-2101EAA | ||
| X39/45 | Electrical connector for AUX jack, COMAND, except Japan | Location | GF00.19-P-1000-03EAA |
| Assignment | PE82.85-P-2101EAA | ||
| X39/45 | Electrical connector for AUX jack, COMAND, Japan | Location | GF00.19-P-1000-03EAA |
| Assignment | PE82.85-P-2101EAB | ||
| X55/3 (1) | Driver seat connector block | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAE | ||
| X55/3 (2) | Driver seat connector block | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAE | ||
| X55/3 (3) | Driver seat connector block | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.30-P-2103EAA | ||
| X55/3 (4) | Driver seat connector block | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.30-P-2102EAA | ||
| X55/3 (5) | Driver seat connector block | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.30-P-2102EAA | ||
| X55/3 (6) | Driver seat connector block | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.30-P-2103EAA | ||
| X55/3 (8) | Driver seat connector block | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.21-P-2106EAD | ||
| X55/4 (1) | Front passenger seat connector block | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAE | ||
| X55/4 (2) | Front passenger seat connector block | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAE | ||
| X55/4 (3) | Front passenger seat connector block | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.30-P-2103EAA | ||
| X55/4 (4) | Front passenger seat connector block | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.30-P-2102EAA | ||
| X55/4 (5) | Front passenger seat connector block | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.30-P-2102EAA | ||
| X55/4 (6) | Front passenger seat connector block | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.30-P-2103EAA | ||
| X55/4 (8) | Front passenger seat connector block | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2106EAD | ||
| X55/11 | Right seat cushion seat ventilation motor electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.30-P-2102EAA | ||
| X55/12 | Right seat cushion seat ventilation motor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.30-P-2102EAA | ||
| X55/13 | Left backrest seat ventilation motor electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.30-P-2102EAA | ||
| X55/14 | Right backrest seat ventilation motor electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.30-P-2102EAA | ||
| X58 | Trailer socket | Location | GF00.19-P-1000-06EAA |
| Assignment | PE31.19-P-2101EAA | ||
| X58/1 | Vehicle interior power outlet | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2108EAF | ||
| X58/17 | Front vehicle interior power outlet | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2108EAF | ||
| X58/17x1 | Electrical connector/front vehicle interior socket | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2108EAF | ||
| X58/31 | Glove box socket | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.21-P-2106EAF | ||
| X58/33 | Interior/trailer hitch electrical connector | Location | GF00.19-P-1000-07EAA |
| Assignment | PE31.19-P-2101EAA | ||
| X62/6 | Front axle electrical connector, right distributor | Location | GF00.19-P-1000-02EAA |
| Assignment | PE54.18-P-2300EAF | ||
| X62/7 | Front axle electrical connector, left distributor | Location | GF00.19-P-1000-01EAA |
| Assignment | PE54.18-P-2300EAF | ||
| X62/32 (1) | Rear axle electrical connector, left distributor | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAF | ||
| X62/32 (3) | Rear axle electrical connector, left distributor | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAF | ||
| X62/32 (4) | Rear axle electrical connector, left distributor | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAF | ||
| X62/33 (1) | Rear axle electrical connector, right distributor | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAF | ||
| X62/33 (3) | Rear axle electrical connector, right distributor | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAF | ||
| X62/33 (4) | Rear axle electrical connector, right distributor | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAF | ||
| X85/8 | PTC heater booster electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.15-P-2502EAA | ||
| X85/8 | PTC heater booster electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE83.40-P-2101EAA | ||
| X85/8 | PTC heater booster electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE83.40-P-2101EAC | ||
| X86/1 (1) | Nitrogen oxides control unit electrical connector | Location for M272 DE | GF00.19-P-1000-24EAA |
| Assignment | PE07.08-P-2101EAD | ||
| X86/1 (2) | Nitrogen oxides control unit electrical connector | Location for M272 DE | GF00.19-P-1000-24EAA |
| Assignment | PE07.08-P-2101EAD | ||
| X86/2 (1) | Electrical connector/temperature sensor/NOx storage catalytic converter | Location for M272 DE | GF00.19-P-1000-24EAA |
| Assignment | PE07.08-P-2101EAD | ||
| X86/2 (2) | Electrical connector/temperature sensor/NOx storage catalytic converter | Location for M272 DE | GF00.19-P-1000-24EAA |
| Assignment | PE07.08-P-2101EAD | ||
| X86/3 | Left nitrogen oxides control unit electrical connector | Location for M276 | GF00.19-P-1000-24EAA |
| Assignment | PE07.08-P-2101EAF | ||
| X86/4 | Right nitrogen oxides control unit electrical connector | Location for M276 | GF00.19-P-1000-24EAA |
| Assignment | PE07.08-P-2101EAF | ||
| X88/11 | Spray nozzle heater electrical connector | Location | GF00.19-P-1000-01EAA |
| Assignment | PE54.21-P-2106EAA | ||
| X120 | Radio fan electrical connector, COMAND, except Japan up to 06/11 | Location | GF00.19-P-1000-03EAA |
| Assignment | PE82.85-P-2101EAA | ||
| X120 | Radio fan electrical connector, COMAND, Japan up to 06/11 | Location | GF00.19-P-1000-03EAA |
| Assignment | PE82.85-P-2101EAB | ||
| X120 | Radio fan electrical connector, COMAND, Japan as of 07/11 | Location | GF00.19-P-1000-03EAA |
| Assignment | PE82.85-P-2101EAD | ||
| X138/1 | Front center console electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAF | ||
| X150/1 | Driver NECK-PRO head restraint electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.18-P-2300EAE | ||
| X150/2 | Front passenger NECK-PRO head restraint electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE54.18-P-2300EAE | ||
| X169 | Backup camera electrical connector | Location | GF00.19-P-1000-06EAA |
| Assignment up to 01.03.2015 | PE54.65-P-2102EAB | ||
| Assignment as of 02.03.2015 | PE54.65-P-2103EAB | ||
| X173/1 | Driver pelvis airbag electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE91.60-P-2105EAB | ||
| X173/2 | Front passenger pelvis airbag electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE91.60-P-2105EAB | ||
| X190 | Instrument panel and electric steering lock electrical connector | Location | GF00.19-P-1000-04EAA |
| Assignment | PE54.21-P-2104EAA | ||
| X204 | Panoramic sliding roof electrical connector | Location | GF00.19-P-1000-05EAA |
| Assignment | PE77.20-P-2200EAA | ||
| X205 | Electrical connector for tumble flap and intake manifold switchover valves, M272 | Location | GF00.19-P-1000-01EAA |
| Assignment | PE07.61-P-2101EAC | ||
| X205 | Electrical connector for tumble flap and intake manifold switchover valves, M273 | Location | GF00.19-P-1000-01EAA |
| Assignment | PE07.61-P-2101EAG | ||
| X214 | Glow plug electrical connector | Location | GF00.19-P-1000-01EAA |
| Assignment | PE15.00-P-2101EAB | ||
| X225 | Additional battery relay fuse electrical connector | Location | GF00.19-P-1000-07EAA |
| Assignment | PE15.00-P-2103EAA | ||
| X226 | Electrical connector for humidity/temperature sensor | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAA | ||
| X226 | Electrical connector for humidity/temperature sensor | Location | GF00.19-P-1000-03EAA |
| Assignment | PE83.40-P-2101EAB | ||
| Y51x1 | Left front axle damping valve unit electrical connector | Location | GF00.19-P-1000-01EAA |
| Assignment | PE32.32-P-2101EAA | ||
| Y52x1 | Right front axle damping valve unit electrical connector | Location | GF00.19-P-1000-02EAA |
| Assignment | PE32.32-P-2101EAA | ||
| Location and assignment of line and plug connectors, engine compartment, left | GF00.19-P-1000-01EAA | ||
| Location and assignment of line and plug connectors, engine compartment, right | GF00.19-P-1000-02EAA | ||
| Location and assignment of line and plug connectors, cockpit | GF00.19-P-1000-03EAA | ||
| Location and assignment of line and plug connectors, interior compartment, left | GF00.19-P-1000-04EAA | ||
| Location and assignment of line and plug connectors, interior compartment, right | GF00.19-P-1000-05EAA | ||
| Location and assignment of line and plug connectors, trunk, left | GF00.19-P-1000-06EAA | ||
| Location and assignment of line and plug connectors, trunk, right | GF00.19-P-1000-07EAA | ||
| Location and assignment of line and plug connectors - rear | GF00.19-P-1000-20EAA | ||
| Location and assignment of line and plug connectors, underfloor | GF00.19-P-1000-24EAA |
