Engine Location Index
WARNING: This page is about a different variant/trim than selected.

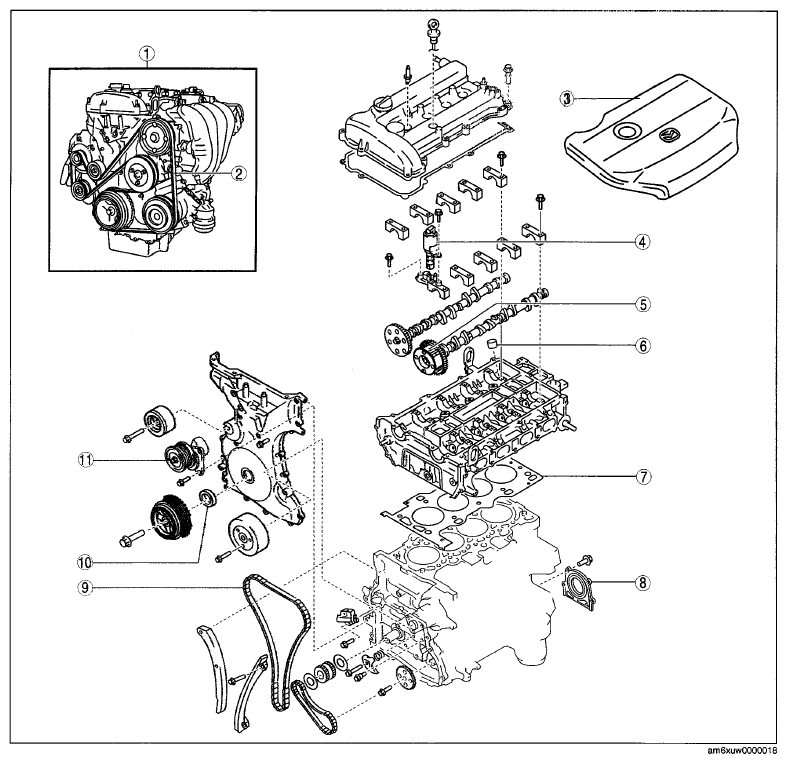

ENGINE REFERENCE CHART
| 1 | Engine (See COMPRESSION INSPECTION .) (See ENGINE REMOVAL/INSTALLATION .) (See ENGINE DISASSEMBLY/ASSEMBLY .) (See ENGINE TUNE-UP .) |
| 2 | Drive belt (See DRIVE BELT INSPECTION .) (See DRIVE BELT REMOVAL/INSTALLATION .) |
| 3 | Plug hole plate (See PLUG HOLE PLATE REMOVAL/INSTALLATION .) |
| 4 | OCV (See OIL CONTROL VALVE (OCV) INSPECTION .) (See OIL CONTROL VALVE (OCV) REMOVAL/INSTALLATION .) |
| 5 | Variable valve timing actuator (See VARIABLE VALVE TIMING ACTUATOR INSPECTION .) (See VARIABLE VALVE TIMING ACTUATOR REMOVAL/INSTALLATION .) |
| 6 | Tappet (See VALVE CLEARANCE INSPECTION .) (See VALVE CLEARANCE ADJUSTMENT .) |
| 7 | Cylinder head gasket (See CYLINDER HEAD GASKET REPLACEMENT .) |
| 8 | Rear oil seal (See REAR OIL SEAL REPLACEMENT .) |
| 9 | Timing chain (See TIMING CHAIN REMOVAL/INSTALLATION .) |
| 10 | Front oil seal (See FRONT OIL SEAL REPLACEMENT .) |
| 11 | Drive belt auto tensioner (See DRIVE BELT AUTO TENSIONER INSPECTION .) (See ENGINE DISASSEMBLY/ASSEMBLY .) |
