Installation Procedure
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

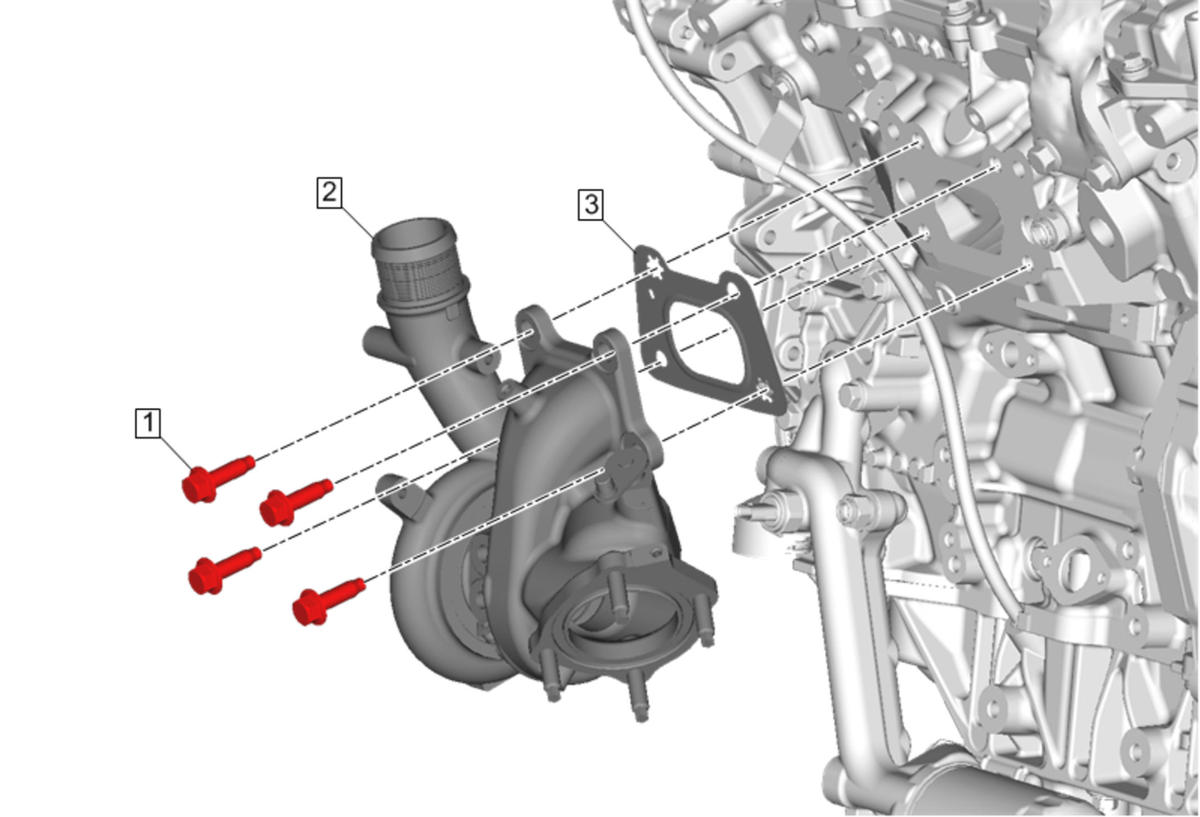

- Install Turbocharger Gasket (3)
- Install Turbocharger (2)
- Install Turbocharger Bolt (1) and tighten 58 N.m (43 lb ft)
- Connect Turbocharger Oil Return Pipe @Turbocharger - Turbocharger Oil Return Pipe Replacement (Bank 2)
- Place the powertrain assembly on the frame.
- Connect Turbocharger Oil Feed Pipe@Turbocharger - Turbocharger Oil Feed Pipe Replacement (Bank 2)
- Connect Turbocharger Coolant Return Pipe @Turbocharger - Turbocharger Coolant Return Pipe Replacement (LF4 - Bank 2)
- Connect Turbocharger Coolant Feed Pipe @Turbocharger - Turbocharger Coolant Feed Pipe Replacement (LF4 - Bank 2)
- Install Charge Air Cooler Inlet Hose@Bank 2 - Charge Air Cooler Inlet Air Hose Replacement - Right Side

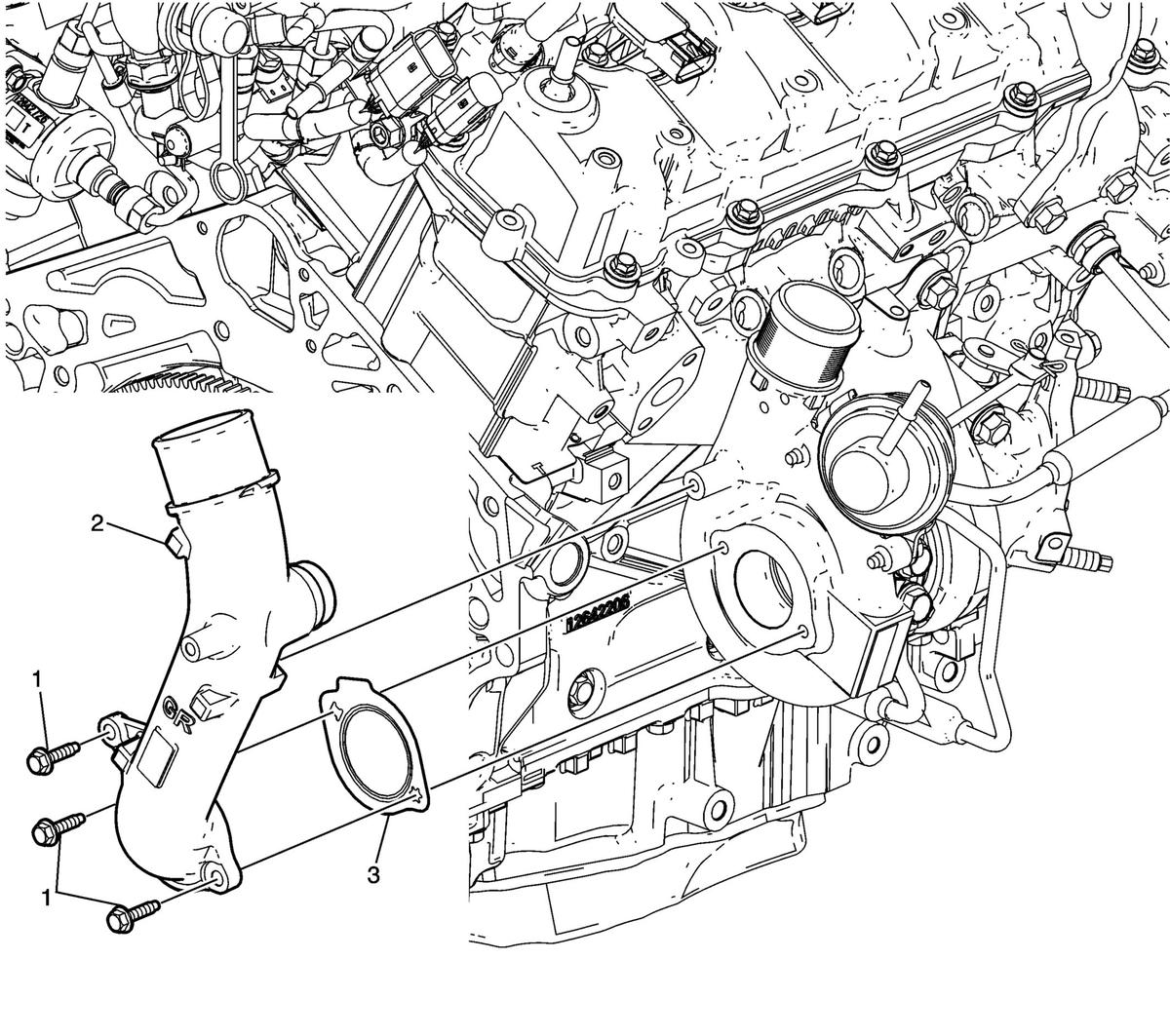

- Install Turbocharger Air Inlet Adapter (2) @Bank 2 - Turbocharger Air Inlet Adapter Replacement - Bank 2
- Install Turbocharger Wastegate Actuator (2) @Bank 2 - Turbocharger Wastegate Actuator Replacement - Left Side

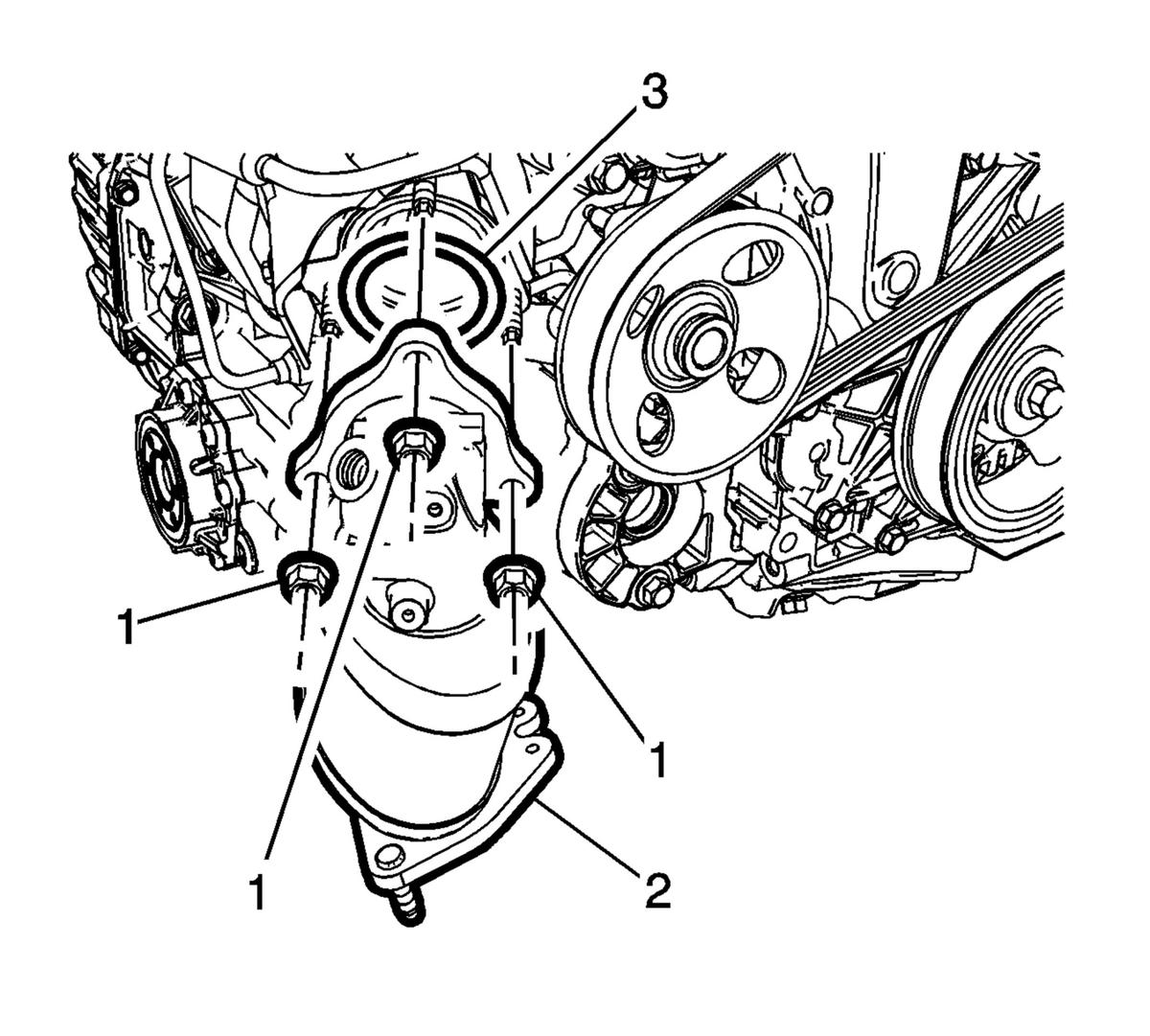

- Install Catalytic Converter (2) @Bank 1 - Catalytic Converter Replacement - Left Side (LF4)Catalytic Converter Replacement - Left Side (LGX)
CAUTION:
Refer to Fastener Caution .
NOTE:
Ensure the wastegate vacuum connection is fully seated and secure. A poor connection can result in a DTC and lead to misdiagnosis.
