Installing the head-up display
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2023 BMW M5, 2022 BMW M5, 2021 BMW M5, 2020 BMW M5, and 2019 BMW M5. However, it is still accessible from the selected car via links, so may be relevant.
- Connect the associated connector with the head-up display.

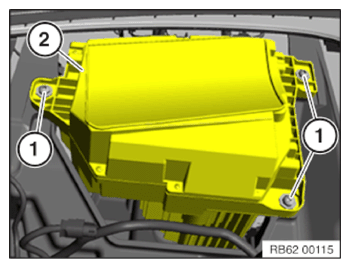

- Guide the Head-Up Display (2) into the support.
- Tighten the screws (1) .
TIGHTENING TORQUES SPECIFICATION
| Head-Up Display to support | ||
|---|---|---|
| M6x25 screw | Tightening torque | 4.5 Nm |
Follow-up work
- INSTALLING INSTRUMENT PANEL TRIM .
- INSTALLING THE INSTRUMENT CLUSTER (KOMBI) .
- INSTALLING THE STEERING COLUMN SWITCH CLUSTER (SZL) .
- INSTALLING STEERING COLUMN SHROUD LOWER SECTION .
- FITTING STEERING COLUMN SHROUD UPPER SECTION .
- INSTALLING STEERING WHEEL .
- INSTALLING STEERING WHEEL .
- INSTALLING AIRBAG UNIT OF THE M SPORTS STEERING WHEEL .
- INSTALLING FOLD-OUT COMPARTMENT ON THE LEFT .
- INSTALLING THE CENTRAL INFORMATION DISPLAY (CID) .
- INSTALLING THE DECORATIVE STRIP ON THE DASHBOARD ON THE LEFT .
- INSTALLING THE LIGHT OPERATING UNIT .
- INSTALLING THE SIDE PANEL ON LEFT DASHBOARD .
- INSTALLING LEFT AND RIGHT A-PILLAR TRIM PANEL .
- INSTALLING SIDE TRIM PANEL IN FOOTWELL ON RIGHT A-PILLAR .
- INSTALLING THE SIDE TRIM PANEL IN THE FOOTWELL AT THE LEFT A-PILLAR .
- INSTALLING BOTH INNER FRONT DOOR SILL COVER STRIPS .
- INSTALLING THE MID-RANGE SPEAKERS IN THE DASHBOARD .
- INSTALLING THE SPEAKER TRIM AT THE DASHBOARD .
- INSTALLING THE HEADUNIT HIGH (HU-H) .
- INSTALLING RADIO OPERATING UNIT AND AIR CONDITIONING CONTROL PANEL .
- INSTALLING THE DECORATIVE STRIP ON THE RIGHT DASHBOARD .
- INSTALLING THE SIDE PANEL ON DASHBOARD ON THE RIGHT .
- INSTALLING THE CENTER CONSOLE .
- INSTALLING THE FOOTWELL TRIM PANEL ON THE RIGHT .
- INSTALLING THE TRIM PANEL FOR THE PEDAL ASSEMBLY .
- INSTALLING THE CUP HOLDER .
- INSTALLING THE CENTER CONSOLE TRIM .
- INSTALLING FRONT STORAGE COMPARTMENT TRIM .
- INSTALLING THE CENTER ARMREST .
- INSTALLING THE CENTER ARMREST STORAGE COMPARTMENT .
- INSTALLING THE REAR CENTER CONSOLE TRIM .
- INSTALLING THE REAR VENTILATION GRILLE .
- INSTALLING THE VENTILATION GRILLE IN THE REAR (AIR CONDITIONING SYSTEM WITH 4-ZONE CONTROL) .
- INSTALLING THE CONTROL PANEL OF THE REAR PASSENGER COMPARTMENT AIR CONDITIONING GRATED AUTOMATIC CLIMATE CONTROL WITH 4-ZONE CONTROL) .
- CONNECTING BATTERY GROUND LEAD .
- ENCODING/PROGRAMING CONTROL UNIT(S) .
- ACTIVATING THE 48 V ELECTRICAL SYSTEM .
