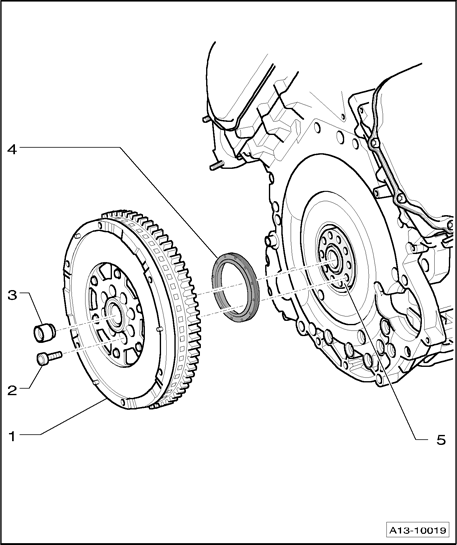

Dual mass flywheel (vehicles with manual transmission), component overview
WARNING: This page is about a different car, the 2009 Audi A4, 2008 Audi A4, 2007 Audi A4, 2006 Audi A4, and 2005 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
- Servicing clutch →
- 30 CLUTCH for 5 SPD. MANUAL TRANSMISSION 012/01W FRONT WHEEL DRIVE
- 30 CLUTCH for 5 SPD. MANUAL TRANSMISSION 01A ALL WHEEL DRIVE
- 30 CLUTCH for 6 SPD. MANUAL TRANSMISSION 01E ALL WHEEL DRIVE
- 30 CLUTCH for 6-SPEED MANUAL TRANSMISSION 01X, FRONT-WHEEL DRIVE
- 30 CLUTCH for 6-SPEED MANUAL TRANSMISSION 02X, FOUR-WHEEL DRIVE
- 30 CLUTCH for 6-SPEED MANUAL TRANSMISSION 0A3, ALL WHEEL DRIVE
1 - Dual mass flywheel
- Removing and installing → Dual mass flywheel (vehicles with manual transmission), removing and installing
2 - Special bolt
- Replace
- Tightening torque Torque specifications
3 - Needle bearing
- Only on vehicles with manual transmission
- Pulling out and driving in → Needle bearing on dual mass flywheel (vehicles with manual transmission), pulling out and driving in
4 - Sealing ring for crankshaft (timing chain side)
- Replacing → Crankshaft seal, timing chain side, replacing .
5 - Crankshaft
