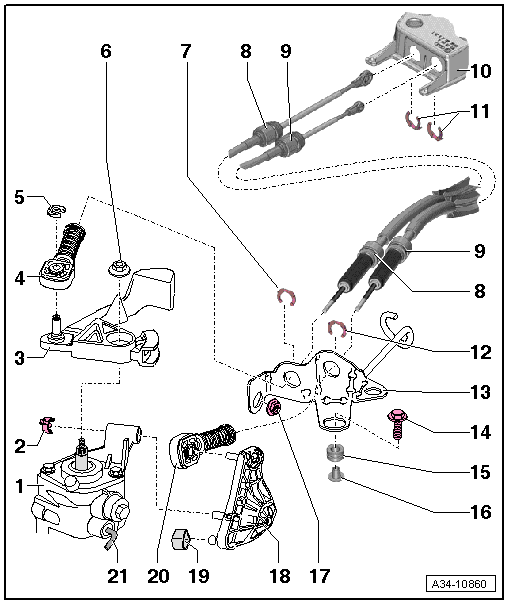

Shift Cable And Selector Cable From Model Year 2008 Assembly Overview: Notes
WARNING: This page is about a different car, the 2009 Audi TT and 2008 Audi TT. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Grease bearing areas and slide surfaces with grease G 000 450 02.
- Transmission
- Clip
- Not installed on all versions
- For selector relay lever from 8/2008
- Remove and secure, refer to REMOVE THE SELECTOR RELAY LEVER "WITH CLIP" FROM THE TRANSMISSION SHIFT LEVER -ARROW 1- AND ATTACH
- Transmission Shift Lever
- Inserting, refer to INSTALLING THE TRANSMISSION SHIFT LEVER
- Installation location, refer to INSTALLATION POSITION OF TRANSMISSION SHIFT LEVER/SELECTOR RELAY LEVER
- Adjust shift mechanism after installation, refer to SHIFT MECHANISM, ADJUSTING
- Control Cable Retainer
- For shift cable to transmission shift lever
- Allocation, refer to ALLOCATION OF CONTROL CABLE RETAINERS
- Disconnect from the shift cable, refer to DISCONNECT THE CONTROL CABLE RETAINER FROM THE SHIFT CABLE AND SELECTOR CABLE
- Retaining Washer
- Replace
- Removing, refer to PRY THE SELECTOR CABLE RETAINER OUT OF THE SELECTOR RELAY LEVER
- Nut
- Replace
- 23 Nm
- Self-locking
- Retaining Clip
- Replace
- Shift Cable
- Remove from the transmission shift lever and attach, refer to REMOVE THE SHIFT CABLE FROM THE TRANSMISSION SHIFT LEVER AND ATTACH
- Removing and installing, refer to SHIFT CABLE AND SELECTOR CABLE
- Adjusting, refer to SHIFT MECHANISM, ADJUSTING
- Selector Cable
- Removing and installing, refer to SHIFT CABLE AND SELECTOR CABLE
- Adjusting, refer to SHIFT MECHANISM, ADJUSTING
- Shift Housing
- Circlips
- Replace
- Retaining Clip
- Replace
- Control Cable Mounting Bracket
- Bolt
- 20 Nm
- Quantity 3
- Grommet
- Bushing
- Nut
- Only in vehicles with a 4-cylinder engine
- Selector Relay Lever
- Made of plastic
- Different versions.
- Installation location, refer to INSTALLATION POSITION OF TRANSMISSION SHIFT LEVER/SELECTOR RELAY LEVER
- Remove the selector relay lever with catch from the transmission shift lever and attach, refer to REMOVE THE SELECTOR RELAY LEVER WITH CATCH FROM THE TRANSMISSION SHIFT LEVER -ARROW 1- AND ATTACH
- Remove the selector relay lever with clip from the transmission shift lever and attach, refer to REMOVE THE SELECTOR RELAY LEVER "WITH CLIP" FROM THE TRANSMISSION SHIFT LEVER -ARROW 1- AND ATTACH
- Slide Shoe
- Installation location, refer to INSTALLATION POSITION OF TRANSMISSION SHIFT LEVER/SELECTOR RELAY LEVER
- Control Cable Retainer
- For the selector cable on the selector relay lever
- Allocation, refer to ALLOCATION OF CONTROL CABLE RETAINERS
- Disconnect from the selector cable, refer to DISCONNECT THE CONTROL CABLE RETAINER FROM THE SHIFT CABLE AND SELECTOR CABLE
- Lock Elbow
- For adjustment of shift mechanism, refer to SHIFT MECHANISM, ADJUSTING
