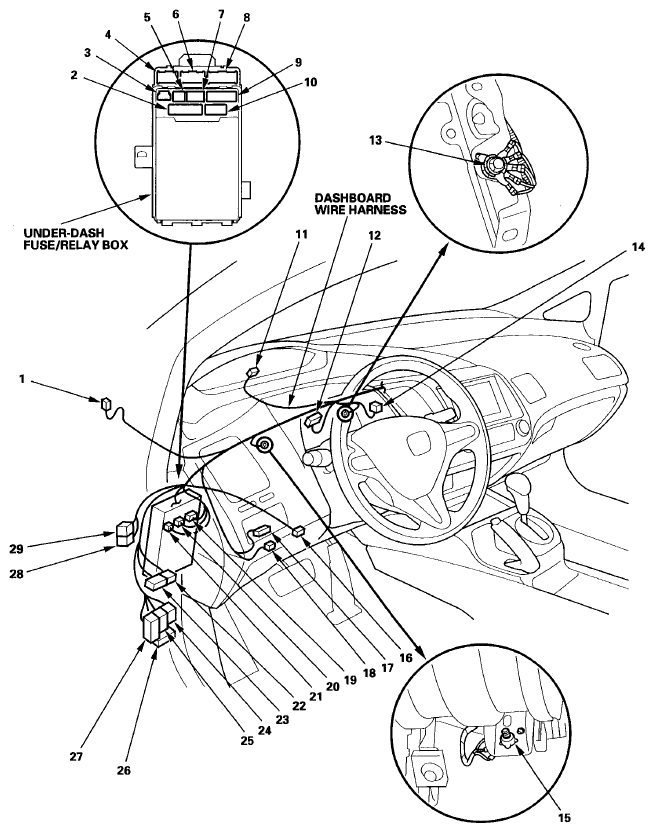

Dashboard Wire Harness (View of driver's side)
WARNING: This page is about a different car, the 2007 Acura CSX and 2006 Acura CSX. However, it is still accessible from the selected car via links, so may be relevant.
CONNECTOR AND TERMINAL CHART
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dash lights brightness controller and Odometer select/reset button | 17 | 7 | Left side of dash | ||||||||
| Driver's foot light | 16 | 2 | Under driver's side of dash | (3) | |||||||
| Fog light relay | 14 | 4 | Under left of dash | (3) | |||||||
| Gauge control module (tach) connector | 12 | 36 | Behind gauge control module (tach) | ||||||||
| Gauge control module (speedo) connector | 11 | 12 | Behind gauge control module (speedo) | ||||||||
| Left tweeter | 1 | 2 | Left side of dash | ||||||||
| Memory erase signal (MES) connector | 21 | 2 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector C (see UNDER-DASH FUSE/RELAY BOX ) | 20 | 4 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector D (see UNDER-DASH FUSE/RELAY BOX ) | 19 | 2 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector J (see UNDER-DASH FUSE/RELAY BOX ) | 3 | 4 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector K (see UNDER-DASH FUSE/RELAY BOX ) | 4 | 8 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector M (see UNDER-DASH FUSE/RELAY BOX ) | 6 | 10 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector N (see UNDER-DASH FUSE/RELAY BOX ) | 8 | 14 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector P (see UNDER-DASH FUSE/RELAY BOX ) | 5 | 10 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector Q (see UNDER-DASH FUSE/RELAY BOX ) | 7 | 16 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector R (see UNDER-DASH FUSE/RELAY BOX ) | 9 | 20 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector S (see UNDER-DASH FUSE/RELAY BOX ) | 10 | 20 | Left kick panel | ||||||||
| Under-dash fuse/relay box connector T (see UNDER-DASH FUSE/RELAY BOX ) | 2 | 34 | Left kick panel | ||||||||
| VSA off switch | 18 | 5 | Left side of dash | (3) | |||||||
| C201 | 27 | 14 | Under left side of dash | Engine compartment wire harness (see ENGINE COMPARTMENT WIRE HARNESS (LEFT BRANCH) ) | |||||||
| C202 | 26 | 20 | Under left side of dash | Engine compartment wire harness (see ENGINE COMPARTMENT WIRE HARNESS (LEFT BRANCH) ) | |||||||
| C203 | 22 | 4 | Under left side of dash | Engine compartment wire harness (see ENGINE COMPARTMENT WIRE HARNESS (LEFT BRANCH) ) | |||||||
| C501 | 24 | 23 | Under left side of dash | Floor wire harness (see FLOOR WIRE HARNESS (LEFT BRANCH) ) | |||||||
| C502 | 25 | 20 | Under left side of dash | Floor wire harness (see FLOOR WIRE HARNESS (LEFT BRANCH) ) | |||||||
| C751 | 28 | 23 | Under left side of dash | Driver's door wire harness (see DRIVER'S DOOR SUBHARNESS ) | |||||||
| C752 | 29 | 18 | Under left side of dash | Driver's door wire harness (see DRIVER'S DOOR SUBHARNESS ) | |||||||
| C801 | 23 | 20 | Under left side of dash | Roof wire harness (see ROOF WIRE HARNESS (WITH MOONROOF) ) | (1) | ||||||
| C801 | 23 | 6 | Under left side of dash | Roof wire harness (see ROOF WIRE HARNESS (WITHOUT MOONROOF) ) | (2) | ||||||
| G501 | 15 | Under left side of dash | Body ground, via dashboard wire harness | ||||||||
| G503 | 13 | Under left side of dash | Body ground, via dashboard wire harness | ||||||||
|
|||||||||||
