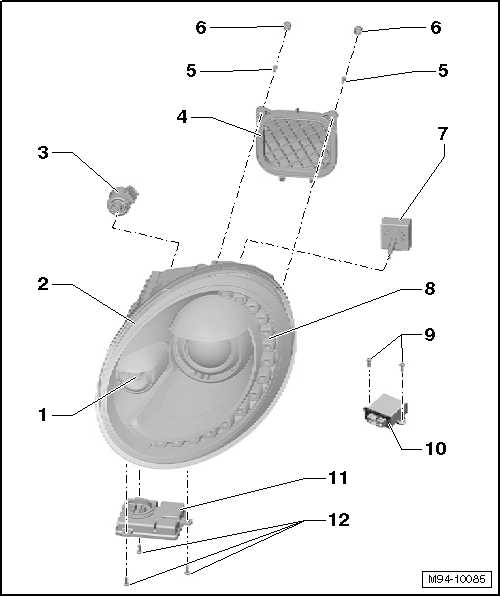

HID/Xenon Headlamps Overview
WARNING: This page is about a different car, the 2016 Volkswagen Beetle, 2015 Volkswagen Beetle, 2014 Volkswagen Beetle, and 2013 Volkswagen Beetle. However, it is still accessible from the selected car via links, so may be relevant.
- Left Side Marker Lamp Bulb -M1- /Right Side Marker Lamp Bulb -M3-
- Bulb: LED
- Cannot be replaced
- Headlamps
- Removal and installation, refer to HEADLAMP
- Aiming, refer to HEADLAMP, AIMING
- Left Headlamp Beam Adjustment Motor -V48- And Right Headlamp Beam Adjustment Motor -V49-
- Checking using the Vehicle Diagnostic Tester
- Removal and installation, refer to LEFT/RIGHT HEADLAMP BEAM ADJUSTMENT MOTOR -V48- / -V49-
- Headlamp Cover
- Removal and installation, refer to LEFT/RIGHT HEADLAMP BEAM ADJUSTMENT MOTOR -V48- / -V49-, HID/XENON HEADLAMPS
- Bolt
- 3 Nm
- Quantity: 2
- Cap
- Left HID Headlamp Bulb -L13- /Right HID Headlamp Bulb -L14-
- Bulb: D3S 25 W
- Observe safety precautions
- Replacing, refer to LEFT/RIGHT HID HEADLAMP BULB -L13- / -L14-
- LED Daytime Running Lamps
- Cannot be replaced
- Bolt
- 2 Nm
- Quantity: 2
- Headlamp Range Control Module -J431-
- Installed on the glove compartment
- Removal and installation, refer to HEADLAMP RANGE CONTROL MODULE -J431-, COUPE
- Coding, use the Vehicle Diagnostic Tester
- Left HID Headlamp Control Module -J343- And Right HID Headlamp Control Module -J344-
- Removal and installation, refer to LEFT/RIGHT HID HEADLAMP CONTROL MODULE -J343- / -J344-
- Bolt
- 2 Nm
- Quantity: 3
No Illustration
- Rear vehicle level sensor, removal and installation, refer to DESCRIPTION AND OPERATION .
