Reassembly [02/2024 - ]: Procedure

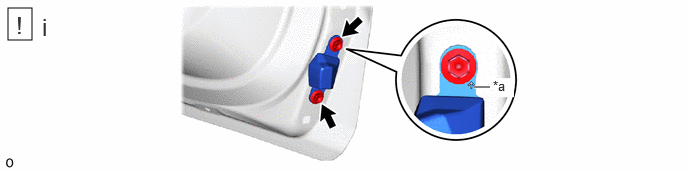

- INSTALL BACK DOOR LOWER STOPPER
- INSTALL DOOR DUST PROOF SEAL
- INSTALL HOLE PLUG
- INSTALL NO. 1 BACK DOOR WIRE
- INSTALL LICENSE PLATE LIGHT ASSEMBLY WITH BACK DOOR OPENER SWITCH
- INSTALL REAR TELEVISION CAMERA ASSEMBLY
- INSTALL NO. 1 CAMERA CLEANER NOZZLE ASSEMBLY
- INSTALL BACK DOOR OUTSIDE GARNISH SUB-ASSEMBLY
Refer to INSTALLATION [02/2024 - ]
- INSTALL BACK DOOR OUTSIDE LOWER GARNISH SUB-ASSEMBLY LH
Refer to PROCEDURE - Step 3 - INSTALL BACK DOOR OUTSIDE UPPER GARNISH SUB-ASSEMBLY LH
- INSTALL BACK DOOR NO. 1 SERVICE HOLE COVER (w/ Cover)
- INSTALL BACK DOOR PANEL CUSHION
- INSTALL BACK DOOR NO. 2 WEATHERSTRIP

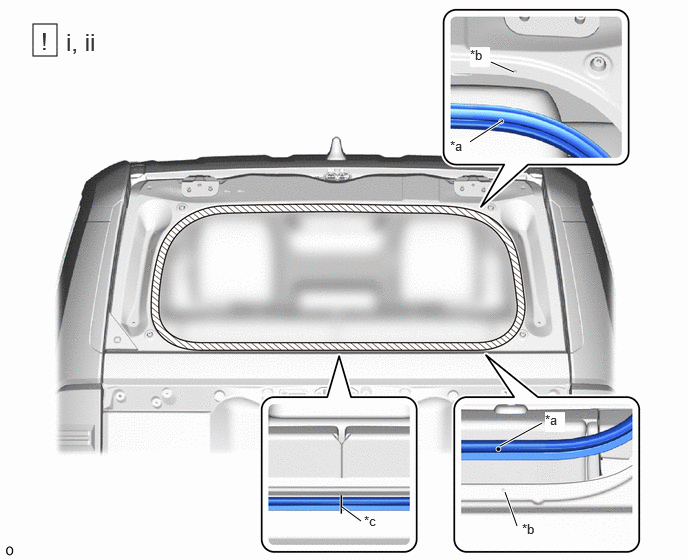

*a Matchmark *b Flange Position *c Joint - - - Remove any non-drying sealer on the body with non-residue solvent.
- Align the matchmarks on a new back door No. 2 weatherstrip with the flange positions on the back door panel, and install the back door No. 2 weatherstrip.NOTE:
Always align the matchmark when installing the part. If the matchmark position is out of place, water leaks may occur.
HINT:
To easily install the weatherstrip, first install the area with the matchmark as shown in the illustration. Then install the part toward the corners and push any excess length into the corners.
- INSTALL BACK DOOR GLASS
Refer to PROCEDURE - Step 17 - INSTALL BACK WINDOW STAY BOLT
Refer to PROCEDURE - Step 1 - INSTALL BACK WINDOW STAY ASSEMBLY LH
Refer to PROCEDURE - Step 2 - INSTALL BACK WINDOW STAY ASSEMBLY RH
- Use the same procedure described for the LH side.
- INSTALL REAR SPOILER ASSEMBLY
Refer to INSTALLATION [02/2024 - ]
- INSTALL BACK DOOR UPPER DAMPER STAY BRACKET LH
- INSTALL BACK DOOR UPPER DAMPER STAY BRACKET RH
- Use the same procedure as for the LH side.
- INSTALL BACK DOOR LOWER DAMPER STAY BRACKET LH
See step 1 - INSTALL BACK DOOR LOWER DAMPER STAY BRACKET RH
- Use the same procedure as for the LH side.
- INSTALL BACK DOOR STAY ASSEMBLY LH (w/o Power Back Door)
See step 3 - INSTALL BACK DOOR STAY ASSEMBLY RH (w/o Power Back Door)
- Use the same procedure as for the LH side.
- INSTALL POWER BACK DOOR SENSOR ASSEMBLY LH (w/ Power Back Door)
- INSTALL POWER BACK DOOR SENSOR ASSEMBLY RH (w/ Power Back Door)
- INSTALL BACK DOOR NO. 4 SERVICE HOLE COVER (w/ Cover)
- INSTALL BACK DOOR NO. 3 SERVICE HOLE COVER (w/ Cover)
- INSTALL POWER BACK DOOR UNIT ASSEMBLY LH (w/ Power Back Door)
See step 5 - INSTALL POWER BACK DOOR UNIT ASSEMBLY RH (w/ Power Back Door)
- Use the same procedure as for the LH side.
- INSTALL BACK WINDOW LOCK ASSEMBLY
Refer to PROCEDURE - Step 1 - INSTALL REAR WIPER LINK ASSEMBLY
Refer to PROCEDURE - Step 1 - INSTALL REAR WIPER MOTOR ASSEMBLY
Refer to PROCEDURE - Step 2 - INSTALL REAR WIPER LINK PIVOT WITH WASHER PACKING NUT
Refer to PROCEDURE - Step 3 - INSTALL REAR WIPER LINK CAP
Refer to PROCEDURE - Step 4 - INSTALL REAR WIPER ARM AND BLADE ASSEMBLY
Refer to PROCEDURE - Step 5 - INSTALL REAR WIPER SHAFT COVER
- INSTALL BACK DOOR GARNISH (w/ Digital Inner Mirror)
- INSTALL REAR INNER MIRROR CAMERA ASSEMBLY (w/ Digital Inner Mirror)
- INSTALL MULTIPLEX NETWORK DOOR ECU (w/ Power Back Door)
See step 1
- INSTALL BACK DOOR LOCK ASSEMBLY WITH COURTESY LIGHT SWITCH
Refer to PROCEDURE - Step 1 - INSTALL BACK DOOR NO. 2 SERVICE HOLE COVER (w/ Cover)
- INSTALL NO. 2 SPEAKER ASSEMBLY WITH BRACKET (for 14 Speakers)
Refer to PROCEDURE - Step 1 - INSTALL SPEAKER ASSEMBLY WITH BRACKET (for 14 Speakers)
Refer to PROCEDURE - Step 2 - INSTALL REAR NO. 3 SPEAKER ASSEMBLY
Refer to PROCEDURE - Step 3 - INSTALL BACK DOOR SERVICE HOLE COVER RH
- INSTALL BACK DOOR TRIM PANEL ASSEMBLY
- INSTALL BACK DOOR LOCK COVER
- INSTALL BACK DOOR LOCK COVER
- INSTALL BACK DOOR INSIDE HANDLE (w/ Power Back Door)
- INSTALL BACK DOOR FINISH COVER
- INSTALL BACK DOOR SIDE GARNISH LH
- INSTALL BACK DOOR SIDE GARNISH RH
- INSTALL BACK DOOR CENTER GARNISH
- INITIALIZE POWER BACK DOOR SYSTEM (w/ Power Back Door)
Refer to INITIALIZATION [02/2024 - ]
- INSPECT POWER BACK DOOR SYSTEM (w/ Power Back Door)
Refer to OPERATION CHECK [02/2024 - ]
- PERFORM CALIBRATION
- INSPECT REAR WIPER ARM AND BLADE ASSEMBLY
Refer to PROCEDURE - Step 6
