Remove/install flywheel/drive plate - AR03.30-P-8001SXI
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 642 in MODEL 207, 212, 218, 221, 222
Shown on engine 642.9
Turbocharger without coolant cooling

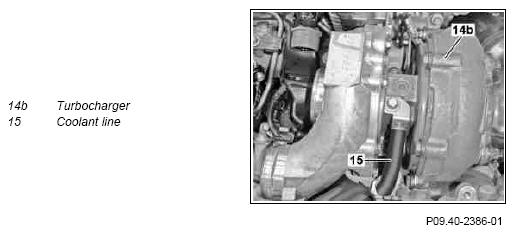

Turbocharger with coolant cooling
| Remove | |||
| 1.1 | Remove transmission with torque converter | ENGINE 642 in MODEL 207, 212, 218, 221, 222 with TRANSMISSION 722 ENGINE 642 in MODEL 207, 212, 218, 222 with TRANSMISSION 725 |
|
| TRANSMISSION 722.9 (except 722.96) in MODEL 207 with ENGINE 642 | AR27.10-P-0500CV | ||
| TRANSMISSION 722.9 (except 722.96) in MODEL 212 with ENGINE 642 | AR27.10-P-0500EV | ||
| TRANSMISSION 722.9 (except 722.96) in MODEL 218 with ENGINE 642 TRANSMISSION 722.96 in MODEL 212, 218 with ENGINE 642 |
AR27.10-P-0500CWX | ||
| TRANSMISSION 725.0 in MODEL 212 with ENGINE 642 | AR27.10-P-0500EWM | ||
| TRANSMISSION 722.9 in MODEL 221.0/1 with ENGINE 642 Without 4MATIC | AR27.10-P-0500SX | ||
| TRANSMISSION 722.9 in MODEL 221 with ENGINE 642 with 4MATIC | AR27.10-P-0500SYZ | ||
| TRANSMISSION 722.9 (except 722.96) in MODEL 222 with ENGINE 642 | AR27.10-P-0500LF | ||
| 1.2 | Remove manual transmission | ENGINE 642 in MODEL 212 with TRANSMISSION 711.6 | |
| - | |||
| 2 | Install retaining lock (3) for crankshaft/starter ring gear | AR03.30-P-5000SXI | |
| 3 | Loosen screw/bolts (2) | For engines with a turbocharger (14a) without coolant cooling | |
| 4 | Remove retaining lock (3) for crankshaft/starter ring gear | For engines with a turbocharger (14a) without coolant cooling | |
| AR03.30-P-5000SXI | |||
| 5.1 | Remove screw/bolts (2) and take off drive plate (1) from crankshaft | For engines with a turbocharger (14a) without coolant cooling | |
| 5.2 | Detach drive plate (1) from crankshaft | For engines with a turbocharger (14b) with coolant cooling | |
| ENGINE 642.8 in MODEL 207, 212, 218, 221, 222 | AR03.30-P-8001-02MM | ||
| Figure | |||
| Figure | |||
| Install | |||
| 6.1 | Mount drive plate (1) on crankshaft | For engines with a turbocharger (14b) with coolant cooling | |
| ENGINE 642.8 in MODEL 207, 212, 218, 221, 222 | AR03.30-P-8001-02MM | ||
| *BA03.30-P-1002-01G | |||
| Figure | |||
| Figure | |||
| 6.2 | Mount clutch plate (1) on crankshaft and tighten screw/bolts (2) finger-tight | For engines with a turbocharger (14a) without coolant cooling | |
| 7 | Install retaining lock (3) for crankshaft/starter ring gear | AR03.30-P-5000SXI | |
| 8 | Tighten screw/bolts (2) | For engines with a turbocharger (14a) without coolant cooling | |
| *BA03.30-P-1002-01G | |||
| 9 | Remove retaining lock (3) for crankshaft/starter ring gear | AR03.30-P-5000SXI | |
| 10.1 | Install transmission with torque converter | ENGINE 642 in MODEL 207, 212, 218, 221, 222 with TRANSMISSION 722 ENGINE 642 in MODEL 207, 212, 218, 222 with TRANSMISSION 725 |
|
| TRANSMISSION 722.9 (except 722.96) in MODEL 207 with ENGINE 642 | AR27.10-P-0500CV | ||
| TRANSMISSION 722.9 (except 722.96) in MODEL 212 with ENGINE 642 TRANSMISSION 722.9 (except 722.96) in MODEL 218 with ENGINE 642 |
AR27.10-P-0500EV | ||
| TRANSMISSION 722.96 in MODEL 212, 218 with ENGINE 642 | AR27.10-P-0500CWX | ||
| TRANSMISSION 725.0 in MODEL 212 with ENGINE 642 | AR27.10-P-0500EWM | ||
| TRANSMISSION 722.9 in MODEL 221.0/1 with ENGINE 642 without 4MATIC | AR27.10-P-0500SX | ||
| TRANSMISSION 722.9 in MODEL 221 with ENGINE 642 with 4MATIC | AR27.10-P-0500SYZ | ||
| TRANSMISSION 722.9 (except 722.96) in MODEL 222 with ENGINE 642 | AR27.10-P-0500LF | ||
| 10.2 | Install manual transmission | ENGINE 642 in MODEL 212 with TRANSMISSION 711.6 | |
| - |
FLYWHEEL, DRIVE PLATE, VIBRATION DAMPER, STARTER RING GEAR
| Number | Designation | ENGINE 642 | ||
|---|---|---|---|---|
| BA03.30-P-1002-01G | Screw/bolt, two-mass flywheel/drive plate to crankshaft | Stage 1 | Nm | 45 |
| Stage 2 | ∠° | 90 | ||
