Remove/install retaining lock for crankshaft/ring gear - AR03.30-P-5000SXI
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 642 in MODEL 207, 212, 218, 221, 222

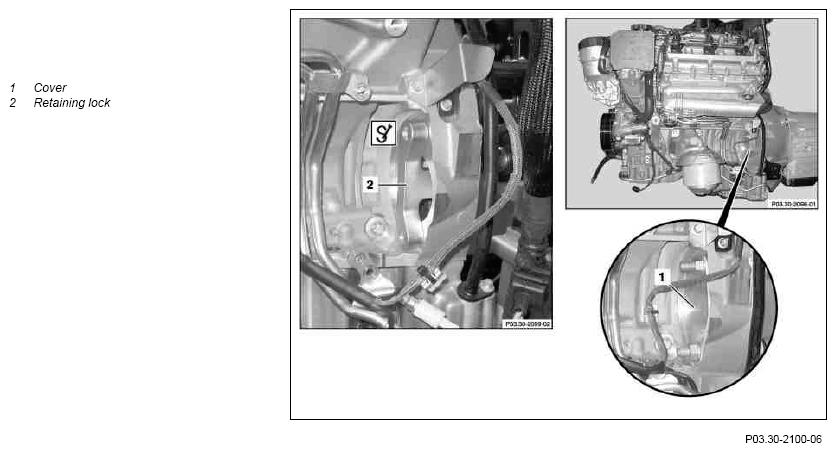

Shown on engine 642 except code M005 (4MATIC)

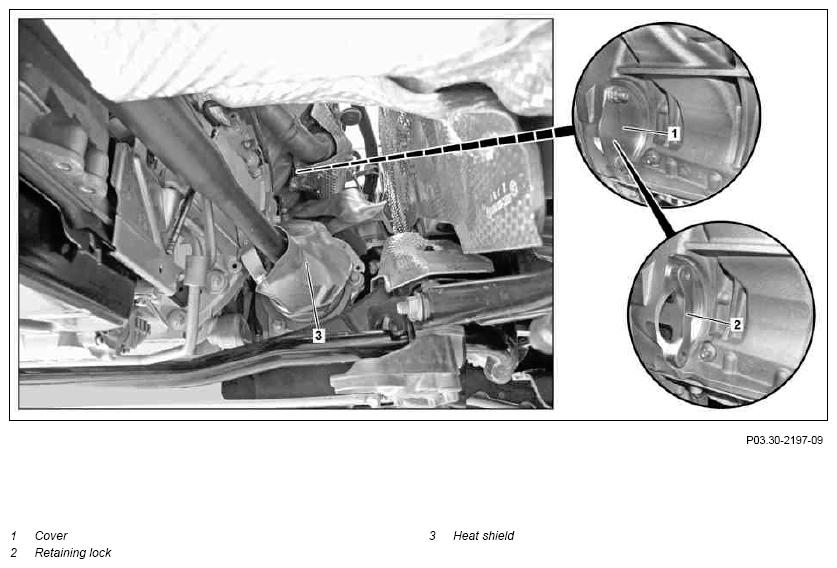

Shown on engine 642 in model 222 with code M005 (4MATIC)
| Install/remove | |||
| 1 | Remove rear bottom part of soundproofing | MODEL 222 | AR61.20-P-1105LF |
| Model 221 except code Z07 (Highest protection) | AR61.20-P-1105SX | ||
| MODEL 207, 212, 218 | AR94.30-P-5300EW | ||
| 2 | Remove catalytic converter DPF unit | MODEL 222 with CODE M005 (4MATIC) | AR49.10-P-5501LFD |
| 3 | Remove heat shield (3) | MODEL 222 with CODE M005 (4MATIC) | |
| *BA33.30-P-1009-03G | |||
| 4 | Remove cover (1) | ENGINE 642 in MODEL 207, 212, 218, 221, 222 with TRANSMISSION 722.9 |
*BA27.40-P-1008-01A |
| 5 | Insert retaining lock (2) in starter opening and engage in flywheel ring gear | o not engage the retaining lock (2) in ring gear: ↓ Turn engine at crankshaft in direction of engine rotation until the retaining lock (2) engages. |
Figure |
| MODEL 222 with ENGINE 642 |
AR09.41-P-6819LFD | ||
| 6 | Removal in the reverse order |
HOUSING
| Number | Designation | TRANSMISSION 722.9 | ||
|---|---|---|---|---|
| BA27.40-P-1008-01A | Bolt, automatic transmission to engine | M10X40 | Nm | 38 |
| M10X45 | Nm | 38 | ||
| M10X90 | Nm | 38 | ||
| M12 | Nm | - | ||
FRONT AXLE GEAR
| Number | Designation | MODEL 222 | |
|---|---|---|---|
| BA33.30-P-1009-03G | Collar bolt, heat shield to heat shield bracket | Nm | 8 |
