Overview Of Interior Illumination (IBL) System Components - GF82.20-S-9997TRA
Model 447
Model 448

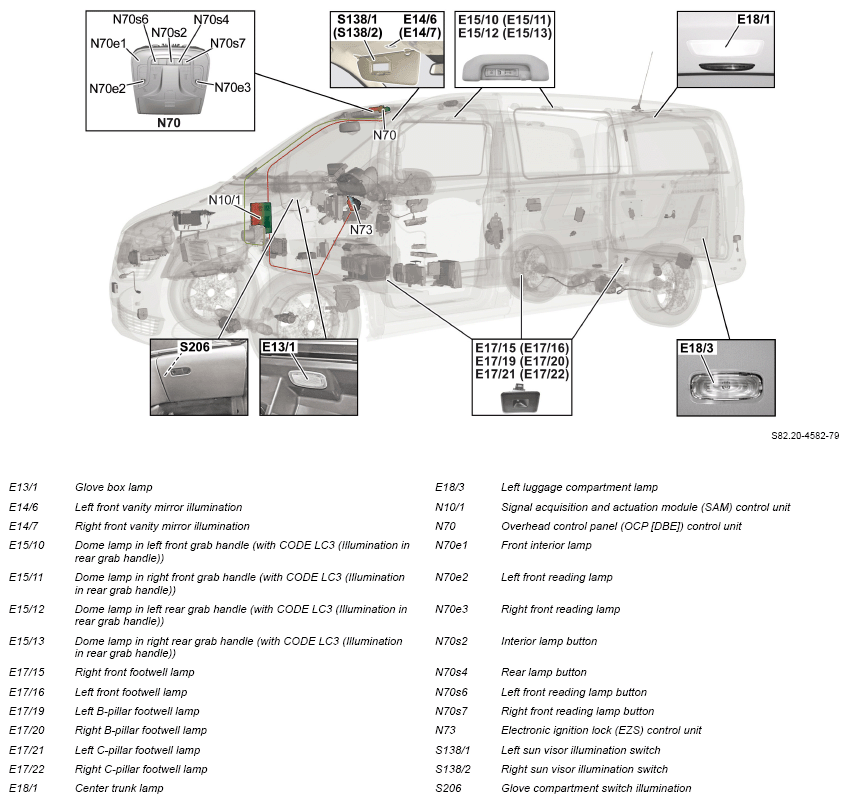

Shown with manual interior lights control, model 447.8 without CODE ZK7 (Marco Polo)

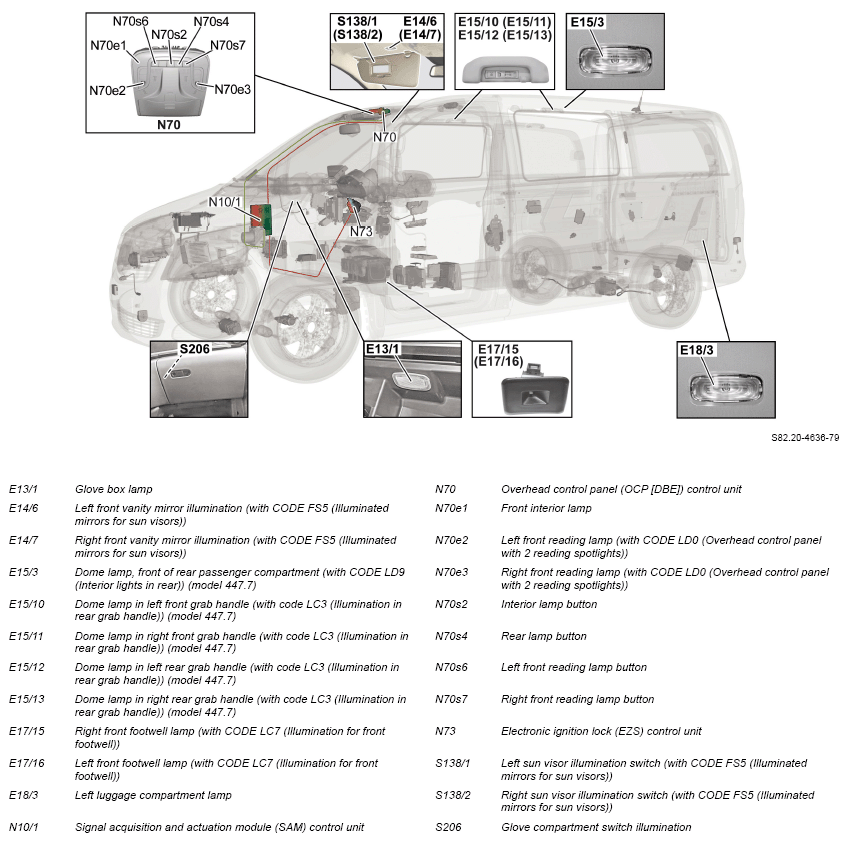

Shown with manual interior lights control, model 447.6/7 without CODE ZH6 (Marco Polo ACTIVITY)

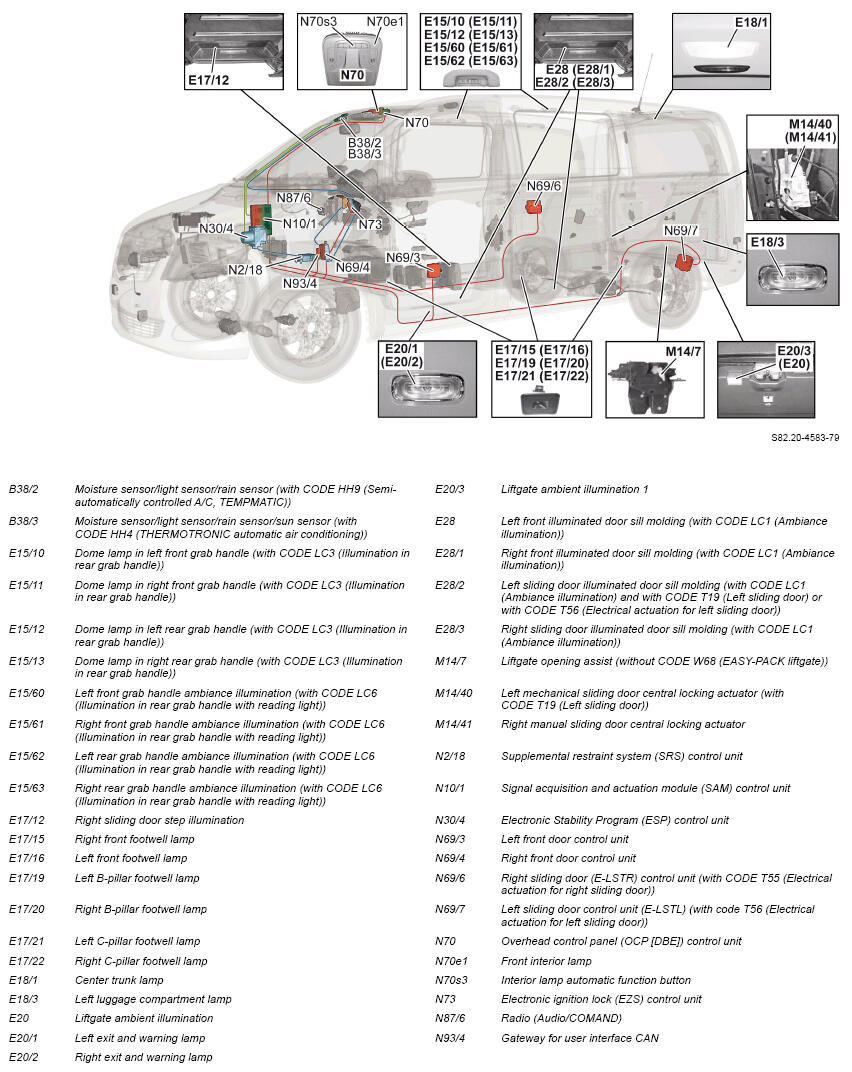

Shown with automatic interior lights control, model 447.8 without CODE ZK7 (Marco Polo)

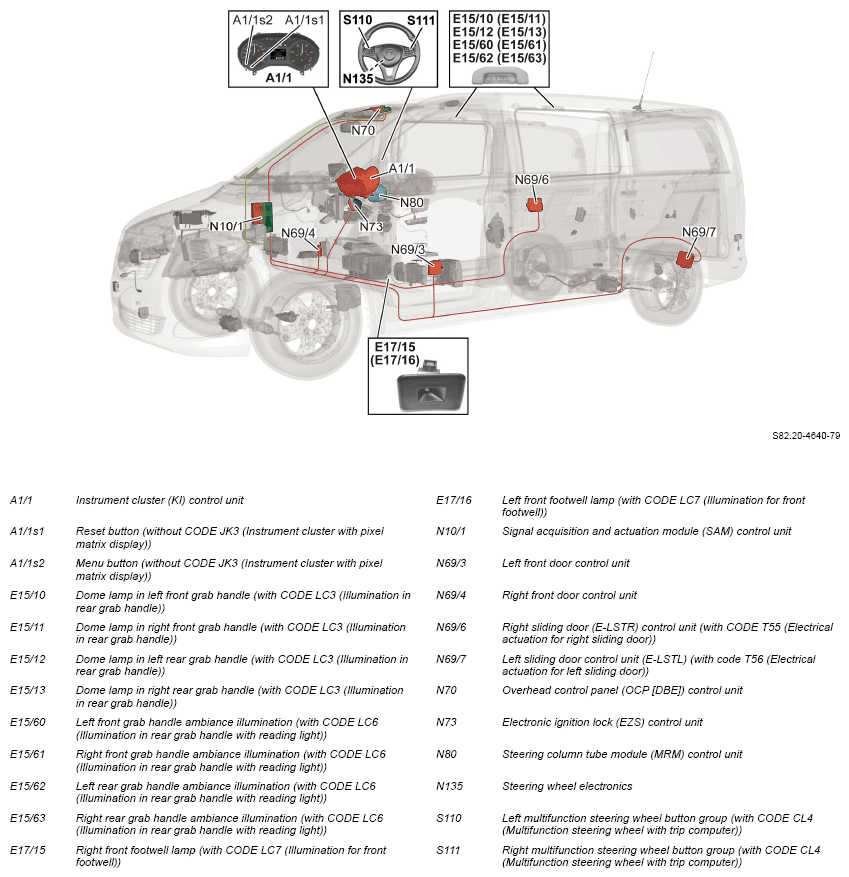

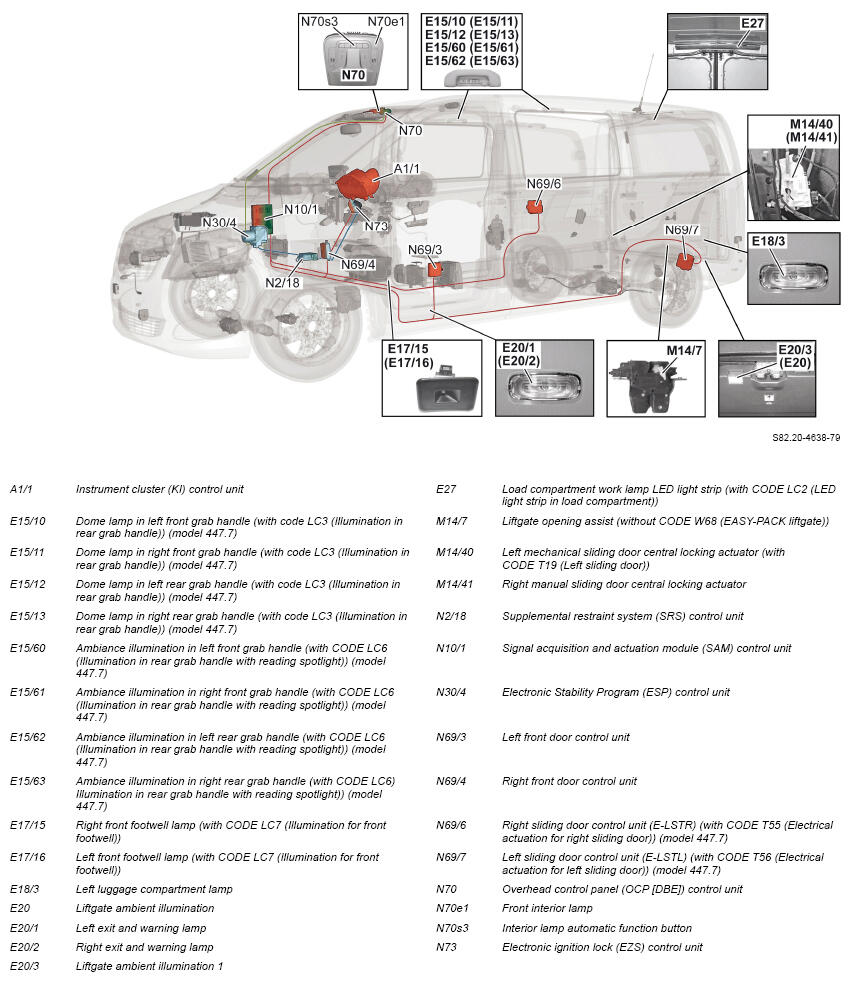

Shown with automatic interior lights control, model 447.6/7 without CODE ZH6 (Marco Polo ACTIVITY)

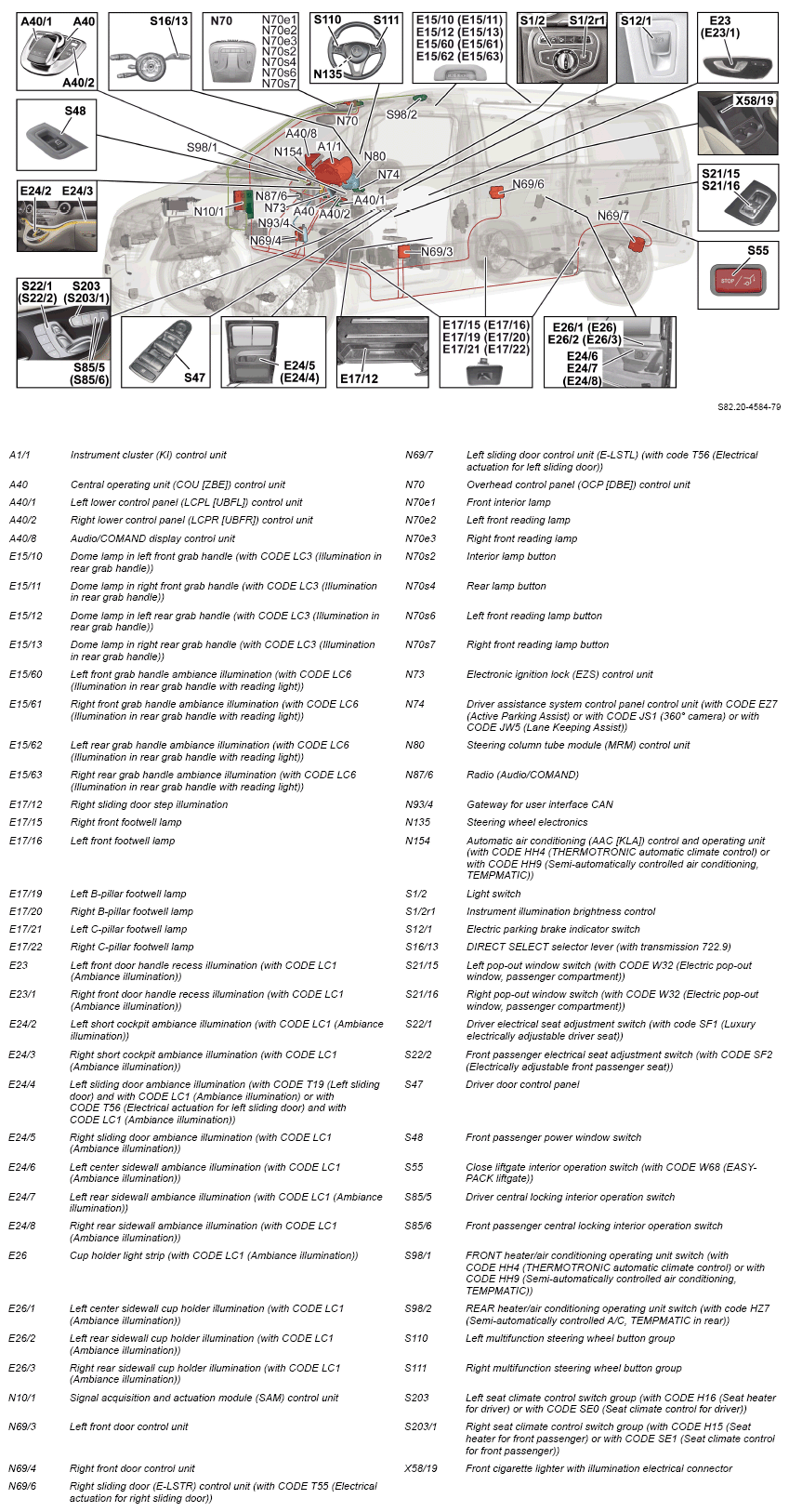

Shown with switch and controls and symbol illumination, model 447.8 without CODE ZK7 (Marco Polo)

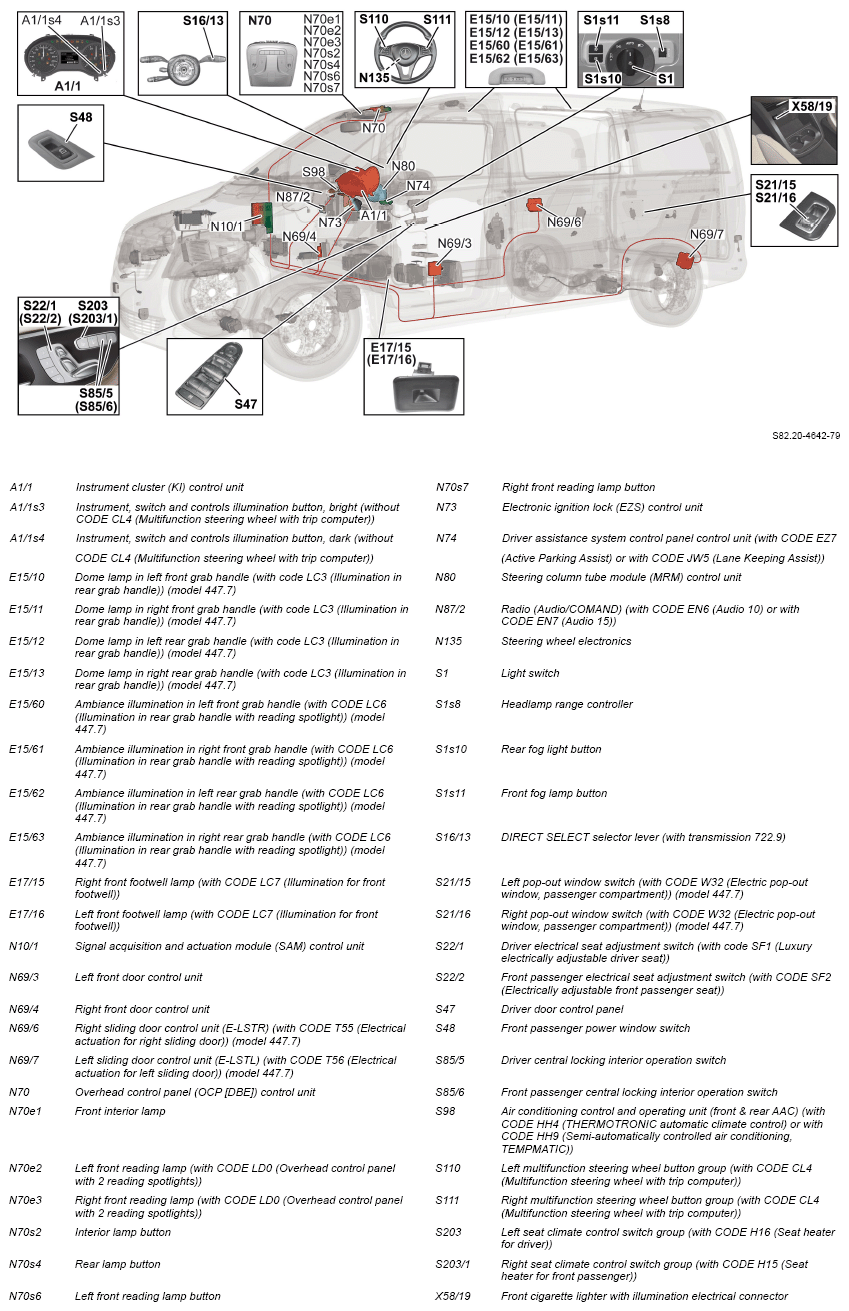

Shown with switch and controls and symbol illumination, model 447.6/7 without CODE ZH6 (Marco Polo ACTIVITY)

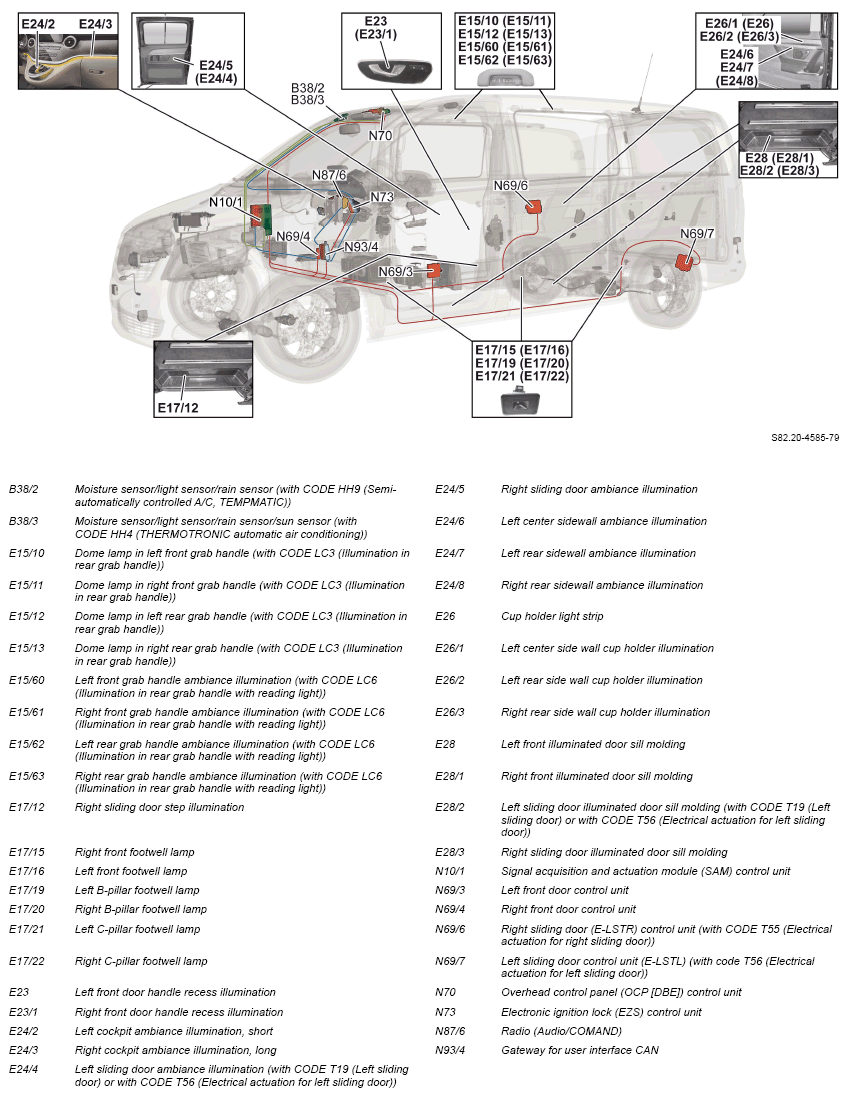

Shown with ambiance illumination (with CODE LC1 (Ambiance illumination)), model 447.8 without CODE ZK7 (Marco Polo)
Shown with ambiance illumination (with CODE LC6 (Illumination in rear grab handle with reading spotlight)) model 447.7 without CODE ZH6 (Marco Polo ACTIVITY)
| Instrument cluster (IC) control unit, component description | Model 447 except code XM0 (Facelift) Model 448 |
GF54.30-S-6004TRA | |
| Model 447 with code XM0 (Facelift) A1/1 |
GF54.30-S-6004TRF | ||
| Central operating unit (COU), component description | Model 447.8 except code XM0 (Facelift) Model 448.8 |
GF54.21-S-4512TRA | |
| A40 | |||
| Audio/COMAND display control unit, component description | Model 447.8 except code XM0 (Facelift) Model 448.8 A40/8 |
GF54.30-S-6151TRA | |
| Rain/light sensor with additional functions, component description | Model 447.6/7 with code JF1 (rain sensor) except code XM0 (Facelift) Model 447.8 with code JF1 (rain sensor) except code XM0 (Facelift) Model 448.8 with code JF1 (rain sensor) B38/3 |
GF54.21-S-6005TRA | |
| Supplemental restraint system control unit, component description | Model 447 except code XM7 (MOPF II) Model 448 N2/18 |
GF91.60-S-4080TRA | |
| SAM control unit, component description | N10/1 | GF54.21-S-4157TRA | |
| Electronic Stability Program (ESP(R)) control unit, component description | Model 447 except code XM7 (MOPF II) N30/4 |
GF42.45-S-3005TRA | |
| Component description for left front door control unit | Model 447 except code XM7 (MOPF II) Model 448 N69/3 |
GF72.29-S-6001TRA | |
| Component description for right front door control unit | Model 447 except code XM7 (MOPF II) Model 448 N69/4 |
GF72.29-S-6009TRA | |
| Electric sliding door control unit, component description | Model 447.7/8 with code T55 (Electric operation of sliding door on right) except code XM0 (Facelift) except code XM7 (MOPF II) Model 447.7/8 with code T56 (Electric operation of sliding door on left) except code XM0 (Facelift) except code XM7 (MOPF II) Model 447.8 with code W68 (EASY-PACK-tailgate) except code XM0 (Facelift) except code XM7 (MOPF II) Model 448.8 with code T55 (Electric operation of sliding door on right) Model 448.8 with code T56 (Electric operation of sliding door on left) Model 448.8 with code W68 (EASY-PACK-tailgate) N69/6, N69/7 |
GF72.16-S-2140TRA | |
| Component description for overhead control panel control unit | Model 447 except code XM7 (MOPF II) Model 448 except code XM7 (MOPF II) N70 |
GF82.20-S-5216TRA | |
| Component description for the electronic ignition lock control unit | Model 447 except code XM0 (Facelift) except code XM7 (MOPF II) Model 448 except code XM7 (MOPF II) |
GF80.57-S-6001TRA | |
| Model 447 with code XM0 (Facelift) except code XM7 (MOPF II) N73 |
GF80.57-S-6001TRF | ||
| Steering column tube module control unit (MRM), component description | Model 447 except code XM7 (MOPF II) |
GF54.21-S-6052TRA | |
| N80 | |||
| Component description for the radio | Model 447.6/7 with code EN6 (Audio 10) except code XM0 (Facelift) Model 447.6/7 with code EN7 (Audio 15) except code XM0 (Facelift) N87/2 |
GF82.60-S-3122TRA | |
| Model 447.8 with code EA1 (Audio 20 CD) except code XM0 (Facelift) Model 447.8 with code EJ8 (Audio 20 USB) except code XM0 (Facelift) N87/6 |
GF82.60-S-3122TRB | ||
| Model 447.8 with code EA2 (COMAND Online with 6-disc DVD changer) except code EA1 (Audio 20 CD) except code EJ8 (Audio 20 USB) except code XM0 (Facelift) Model 447.8 with code EJ9 (COMAND Online) except code EA1 (Audio 20 CD) except code EJ8 (Audio 20 USB) except code XM0 (Facelift) Model 448.8 with code EA2 (COMAND Online with 6-disc DVD changer) N87/6 |
GF82.60-S-3122TRC | ||
| Gateway for user interface CAN, component description | Model 447.8 except code XM0 (Facelift) Model 448.8 N93/4 |
GF54.21-S-2124TRA | |
| Climate control control unit, component description | Model 447.8 with code HH4 (THERMOTRONIC automatic climate control) except code XM0 (Facelift) Model 447.8 with code HH9 (Air conditioner, automatic heater control) except code XM0 (Facelift) Model 448.8 with code HH4 (THERMOTRONIC automatic climate control) N154 |
GF83.40-S-2250TRA | |
| Front climate control operating unit, component description | Model 447.6/7 except code XM0 (Facelift) Model 448.7 S98 |
GF83.40-S-2260TRB | |
| Model 447.8 with code HH4 (THERMOTRONIC automatic climate control) except code XM0 (Facelift) Model 447.8 with code HH9 (Air conditioner, automatic heater control) except code XM0 (Facelift) Model 448.8 with code HH4 (THERMOTRONIC automatic climate control) S98/1 |
GF83.40-S-2260TRA | ||
| Rear climate control operating unit, component description | Model 447.8 with code HZ7 (TEMPMATIC semi-automatic air conditioning in rear) except code XM7 (MOPF II) Model 448 with code HZ7 (TEMPMATIC semi-automatic air conditioning in rear) S98/2 |
GF83.40-S-3050TRA | |
| Contents, function description of interior illumination (IBL) | GF82.20-S-0998TRA |
