Remove/Install Front Floor Covering On Front Passenger Side - AR68.80-P-0008XG
Model 463
as of model year 2019

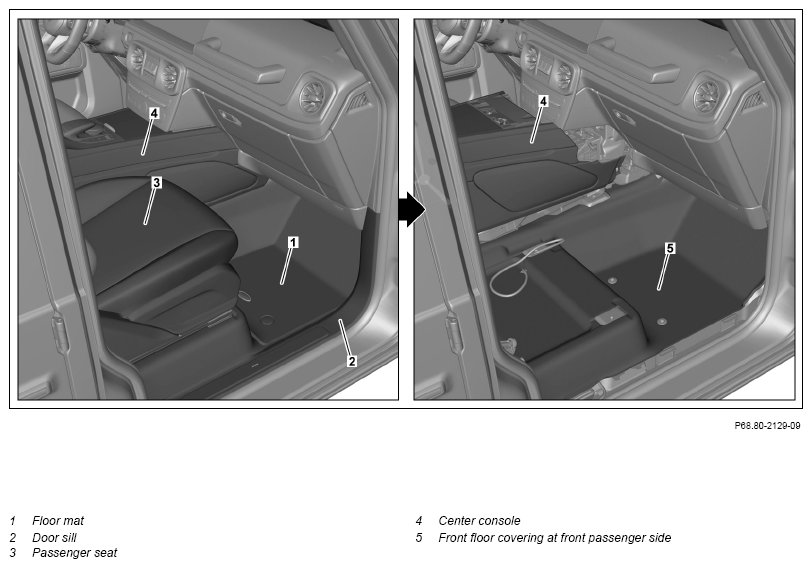

Fig 1: Front Floor Covering On Front Passenger Side Components Location - Model 463 As Of Model Year 2019
| Remove/install | |||
| 1 | Remove floor mat (1). | ||
| 2 | Remove door sill (2) at front passenger side. | AR68.30-P-4100XG | |
| 3 | Remove front passenger seat (3). | AR91.10-P-1000XG | |
| 4 | Release center console (4) so that it can be lifted for removal of front floor covering at front passenger side (5). | AR68.20-P-2000XG | |
| 5 | Remove lower trim for instrument panel at front passenger side. | AR68.10-P-1502XG | |
| 6 | Remove lower B-pillar trim at front passenger side. | AR68.30-P-4704XG | |
| 7 | Lift center console (4), release front floor covering at front passenger side (5) and remove. | ||
| 8 | Install in reverse order. |
