Remove/Install Front Floor Covering On Driver'S Side - AR68.80-P-0007XG
Model 463
as of model year 2019
| Remove/install | |||

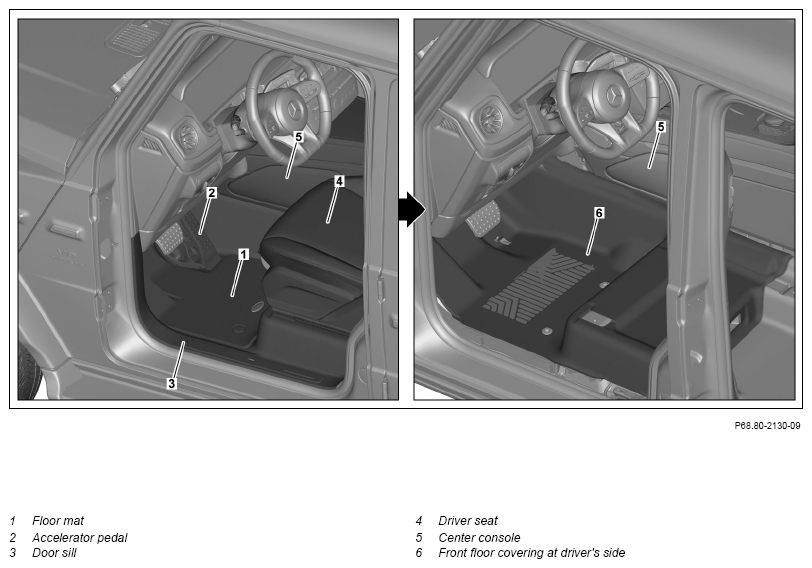

| 1 | Remove floor mat (1). | ||
| 2 | Remove accelerator pedal (2). | AR30.12-P-1321XG | |
| 3 | Remove left door sill (3). | AR68.30-P-4100XG | |
| 4 | Remove driver's seat (4). | AR91.10-P-1000XG | |
| 5 | Remove bottom trim for instrument panel on driver's side. | AR68.10-P-1501XG | |
| 6 | Release center console (5) so that it can be lifted for removal of front floor covering at driver's side (6). | AR68.20-P-2000XG | |
| 7 | Remove lower B-pillar trim at driver's side. | AR68.30-P-4704XG | |
| 8 | Lift center console (5), release front floor covering at driver's side (6) and remove. | ||
| 9 | Install in reverse order. |
