Remove/Install Accelerator Pedal - AR30.12-P-1321XG
Model 463 As Of Model Year 2019
| Remove/install | |||
| 1 | Switch off ignition. | ||

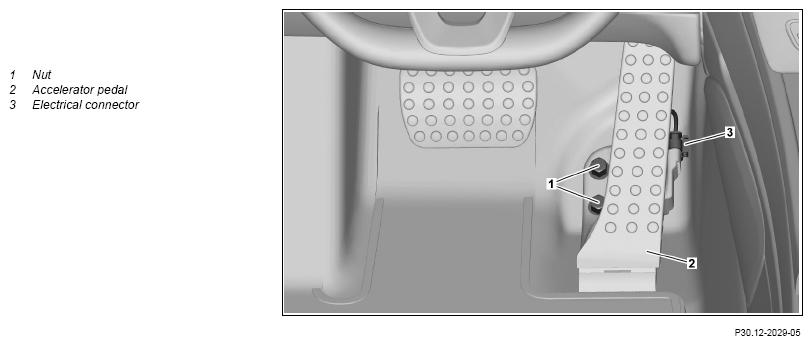

| 2 | Unscrew nuts (1). | *BA29.10-P-1001-02K | |
| 3 | Remove accelerator pedal (2) and place to one side. | ||
| 4 | Disconnect the electrical connector (3). | ||
| 5 | Remove accelerator pedal (2). | Do not disassemble accelerator pedal (2). Accelerator pedal (2) will otherwise be damaged. |
|
| 6 | Install in reverse order. |
PEDALS, BEARING BRACKET
| Number | Designation | Model 463 up to model year 2019 | Model 463 as of model year 2019 | |
|---|---|---|---|---|
| BA29.10-P-1001-02K | Nut, accelerator pedal module to body | Nm | 8 | 5 |
