Disassemble/Assemble Engine Hood - Ar88.40-D-3002H
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 906 Engine hood removed
| Disassemble/assemble | |||
| Risk of injury caused by fingers being pinched or crushed when removing, installing or aligning hoods, doors, trunk lids, liftgates or sliding roof | Keep body parts and limbs well clear of moving parts. | AS00.00-Z-0011-01A | |

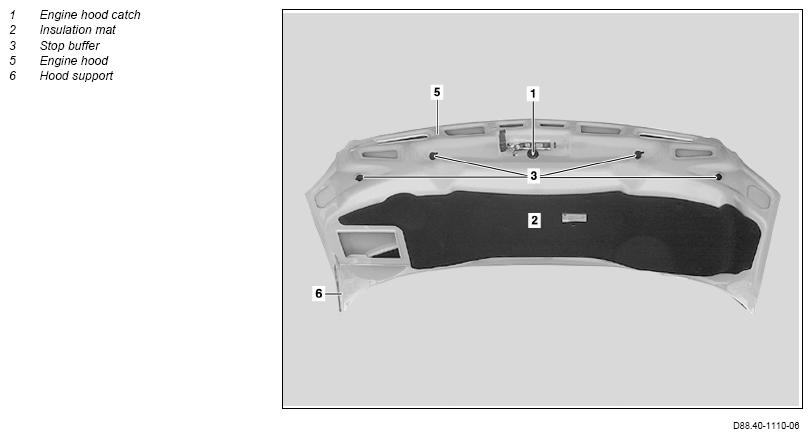

| 1 | Remove engine hood catch (1) | AR88.40-D-3200H | |
| 2 | Remove sound deadening mat (2) | AR88.40-D-2545H | |
| 3 | Remove stop buffer (3) | ||

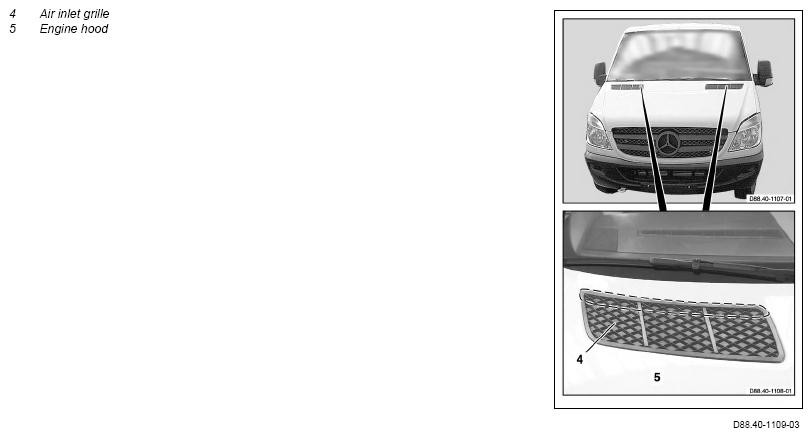

| 4 | Remove air inlet grate (4) | AR88.40-D-3001H | |
| 5 | Remove hood support (6) from engine hood (5) | AR88.40-D-2250H | |
| 6 | Assemble in the reverse order |
