Remove/Install Hood Support - Ar88.40-D-2250H
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 906
| Remove/install | |||
| Risk of injury caused by fingers being pinched or crushed when removing, installing or aligning hoods, doors, trunk lids, liftgates or sliding roof | Keep body parts and limbs well clear of moving parts. | AS00.00-Z-0011-01A | |

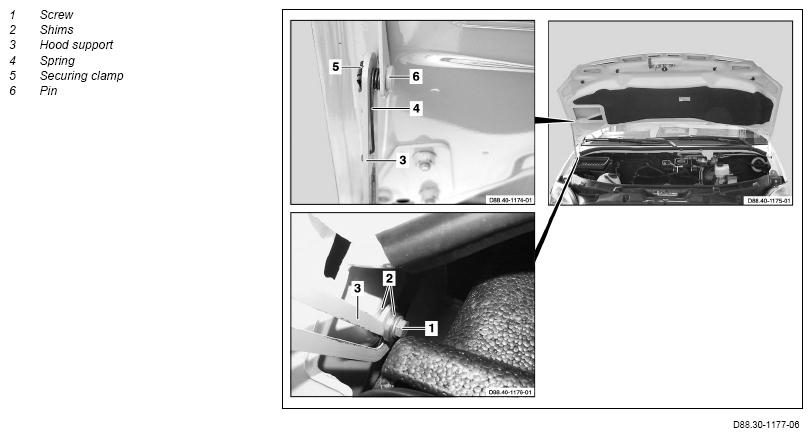

| 1 | Remove bolt (1) | ||
| *BA88.40-N-1008-01A | |||
| 2 | Remove bolt (1) with washers (2) from hood support (3) | ||
| 3 | Release spring (4) | ||
| 4 | Remove securing clamp (5) | ||
| 5 | Remove pin (6) | ||
| 6 | Remove hood support (3) with spring (4). | ||
| 7 | Install in the reverse order |
ENGINE HOOD
| Number | Designation | Model 906 | |
|---|---|---|---|
| BA88.40-N-1008-01A | Bolt, hood prop to side piece | Nm | 8 |
