Remove/install side paneling in rear - AR68.30-P-4780Q
WARNING: This page is about a different car, the 2009 Mercedes-Benz CLK350 and 2008 Mercedes-Benz CLK350. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 209.3
MODIFICATION NOTES
| 22.8.07 | Remove C-pillar paneling on vehicles without code P98 Black Series newly included | Step 15 |
| Remove/install | |||
| 1 | Remove paneling in rear. | Vehicles with code P98 Black Series. | AR68.30-P-4782QBS |
| 2 | Completely move left and right rear side window downward | ||
| 3 | Unclip left and right door sill molding and remove | ||

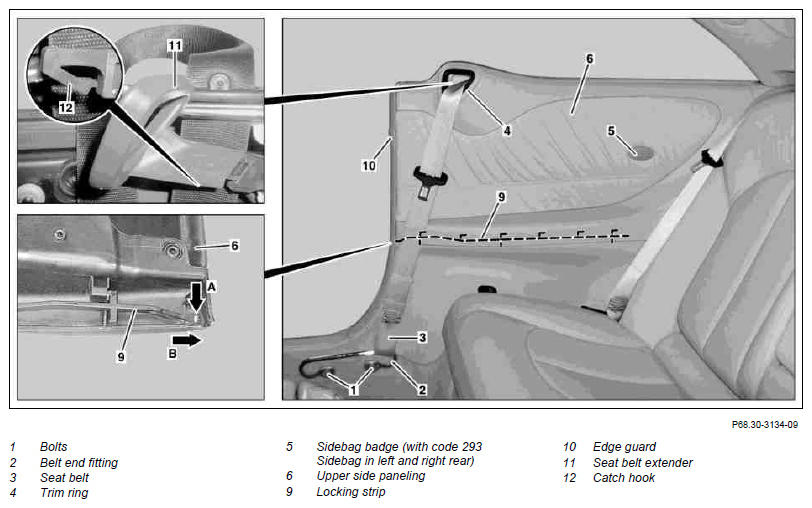

| 4 | Remove edge guard (10) in area of upper side wall paneling (6) and lower side wall paneling (8) | ||
| 5 | Unscrew bolts (1) and remove belt end fitting (2) | On vehicles with code 494 USA version: Not when removing right upper side paneling (6) or right lower side paneling (8). |
|

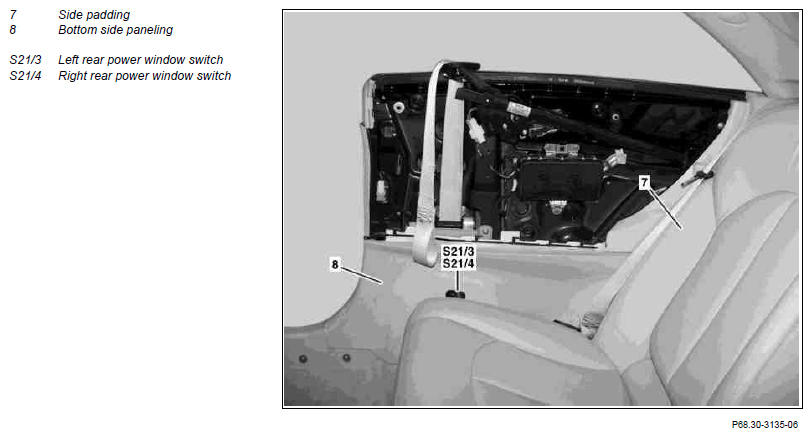

| *BA91.40-P-1001-01A | |||
| 6 | Remove belt tensioning sensor | On vehicles with code 494 USA version: When removing right upper side paneling (6) or right lower side paneling (8). | |
| AR91.40-P-0630Q | |||
| 7 | Pull seat belt extender (11) out of upper side wall paneling (6) until catch hook (12) is accessible | ||
| 8 | Unclip seat belt extender (11) by pressing catch hook (12) and remove | ||
| 9 | Unclip rosette (4) from upper side paneling (6). | ||
| 10 | Remove seat belt (3) through trim ring (4) and seat belt extender (11) and then remove trim ring (4) and seat belt extender (11) | ||
| 11 | Unclip sidebag badge (5) and unscrew bolt below | On vehicles with code (293) Left and right rear sidebag | |
| 12 | Hook removing and installing tool into eye (arrow A) and pull locking strip (9) to stop in direction of arrow (arrow B) | ||
| Fig 3 | |||
| 13 | Remove upper side paneling (6) upward | ||
| 14 | Remove side upholstery (7) | Vehicles without code P98 Black Series. | AR91.12-P-1710P |
| 15 | Remove paneling from C-pillar | AR68.30-P-4490Q | |
| 16 | Remove left and right expansion clip from rear shelf | Vehicles without code P98 Black Series. | |
| 17 | Unclip lower side paneling (8). | ||
| 18 | Unclip left rear power window switch (S21/3) and right rear power window switch (S21/4) and install through installation opening with lines connected and lay down to side. | ||
| 19 | Remove lower side wall paneling (8) | ||
| 20 | Install in the reverse order | ||
| 21 | Check seat belt (3) for free motion |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Type 209.3 | |
|---|---|---|---|
| BA91.40-P-1001-01A | Screw on belt end fitting | Nm | 30 |
