Clutch Location Index
WARNING: This page is about a different variant/trim than selected.

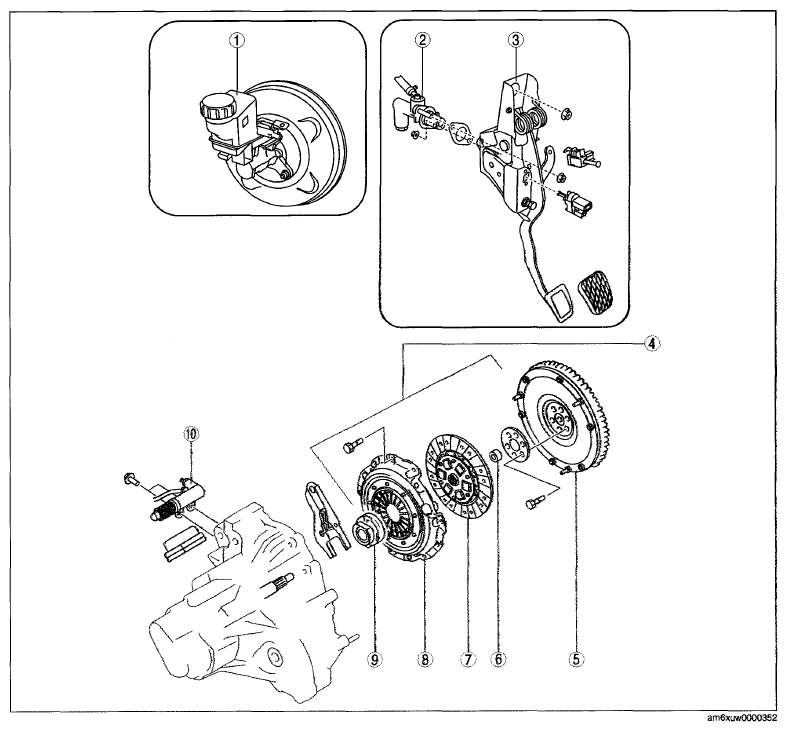

PARTS DESCRIPTION CHART
| 1 | Reserve tank (See CLUTCH FLUID INSPECTION .) (See CLUTCH FLUID AIR BLEEDING/REPLACEMENT .) |
| 2 | Clutch master cylinder (See CLUTCH MASTER CYLINDER REMOVAL/INSTALLATION .) (See CLUTCH WASTER CYLINDER DISASSEMBLY/ASSEMBLY .) |
| 3 | Clutch pedal (See CLUTCH PEDAL INSPECTION/ADJUSTMENT .) (See CLUTCH PEDAL REMOVAL/INSTALLATION .) |
| 4 | Clutch unit (See CLUTCH UNIT REMOVAL/INSTALLATION .) |
| 5 | Flywheel (See FLYWHEEL INSPECTION .) |
| 6 | Pilot bearing (See PILOT BEARING INSPECTION .) |
| 7 | Clutch disc (See CLUTCH DISC INSPECTION .) |
| 8 | Clutch cover (See CLUTCH COVER INSPECTION .) |
| 9 | Clutch release collar (See CLUTCH RELEASE COLLAR INSPECTION .) |
| 10 | Clutch release cylinder (See CLUTCH RELEASE CYLINDER REMOVAL/INSTALLATION .) (See CLUTCH RELEASE CYLINDER DISASSEMBLY/ASSEMBLY .) |
