Radio Antenna Cord: Removal

  1. PRECAUTION

    (See PRECAUTION )

  2. ALIGN FRONT WHEELS FACING STRAIGHT AHEAD
  3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
    CAUTION: Wait for 90 seconds after disconnecting the cable to prevent airbag deployment (See PRECAUTION ).
  4. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (for Automatic Transmission)  (See REMOVAL )
  5. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (for Manual Transmission)  (See REMOVAL )
  6. REMOVE UPPER NO. 1 CONSOLE PANEL GARNISH (for Automatic Transmission)  (See REMOVAL )
  7. REMOVE UPPER NO. 2 CONSOLE PANEL GARNISH (for Automatic Transmission)  (See REMOVAL )
  8. REMOVE CONSOLE PANEL SUB-ASSEMBLY (for Automatic Transmission)  (See REMOVAL )
  9. REMOVE REAR CONSOLE PANEL SUB-ASSEMBLY (for Manual Transmission)  (See REMOVAL )
  10. REMOVE FRONT CONSOLE PANEL SUB-ASSEMBLY (for Manual Transmission)  (See REMOVAL )
  11. REMOVE FRONT ASH RECEPTACLE SUB-ASSEMBLY  (See REMOVAL )
  12. REMOVE CONSOLE BOX REGISTER ASSEMBLY  (See REMOVAL )
  13. REMOVE CONSOLE BOX  (See REMOVAL )
  14. REMOVE NO. 3 INSTRUMENT PANEL REGISTER ASSEMBLY  (See REMOVAL )
  15. REMOVE CENTER LOWER INSTRUMENT CLUSTER FINISH PANEL  (See REMOVAL )
  16. REMOVE MULTI-DISPLAY WITH RADIO RECEIVER ASSEMBLY (w/ Navigation System)  (See REMOVAL )
  17. REMOVE INTEGRATION CONTROL PANEL WITH RADIO RECEIVER ASSEMBLY (w/o Navigation System)  (See REMOVAL )
  18. REMOVE LOWER NO. 2 STEERING WHEEL COVER  (See REMOVAL )
  19. REMOVE LOWER NO. 3 STEERING WHEEL COVER  (See REMOVAL )
  20. REMOVE STEERING PAD  (See REMOVAL )
  21. REMOVE STEERING WHEEL ASSEMBLY  (See REMOVAL )
  22. REMOVE STEERING COLUMN COVER (for Power Tilt and Power Telescopic)  (See REMOVAL )
  23. REMOVE STEERING COLUMN COVER (for Manual Tilt and Telescopic)  (See REMOVAL )
  24. REMOVE TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY  (See REMOVAL )
  25. REMOVE FRONT DOOR SCUFF PLATE LH (w/o Illumination)  (See REMOVAL )
  26. REMOVE FRONT DOOR SCUFF PLATE LH (w/ Illumination)  (See REMOVAL )
  27. REMOVE FRONT DOOR OPENING TRIM COVER LH  (See REMOVAL )
  28. REMOVE SIDE INSTRUMENT PANEL LH  (See REMOVAL )
  29. REMOVE NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY  (See REMOVAL )
  30. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY  (See REMOVAL )
  31. REMOVE DRIVER SIDE KNEE AIRBAG ASSEMBLY  (See REMOVAL )
  32. REMOVE INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY  (See REMOVAL )
  33. REMOVE COMBINATION METER ASSEMBLY  (See REMOVAL )
  34. REMOVE FRONT DOOR SCUFF PLATE RH (w/o Illumination)
  35. REMOVE FRONT DOOR SCUFF PLATE RH (w/ Illumination)
  36. REMOVE FRONT DOOR OPENING TRIM COVER RH  (See REMOVAL )
  37. REMOVE SIDE INSTRUMENT PANEL RH  (See REMOVAL )
  38. REMOVE NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY  (See REMOVAL )
  39. REMOVE FRONT PASSENGER SIDE KNEE AIRBAG ASSEMBLY  (See REMOVAL )
  40. REMOVE GLOVE COMPARTMENT DOOR ASSEMBLY  (See REMOVAL )
  41. REMOVE FRONT PILLAR GARNISH LH  (See REMOVAL )
  42. REMOVE FRONT PILLAR GARNISH RH  (See REMOVAL )
  43. REMOVE NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY  (See REMOVAL )
  44. REMOVE NO. 2 INSTRUMENT PANEL REGISTER ASSEMBLY  (See REMOVAL )
  45. REMOVE NO. 3 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY  (See REMOVAL )
  46. REMOVE FRONT STEREO COMPONENT SPEAKER ASSEMBLY  (See REMOVAL )
  47. REMOVE NO. 2 CONSOLE BOX DUCT (for Automatic Transmission)  (See REMOVAL )
  48. REMOVE NO. 1 CONSOLE BOX DUCT (for Automatic Transmission)  (See REMOVAL )
  49. REMOVE NO. 2 CONSOLE BOX DUCT (for Manual Transmission)  (See REMOVAL )
  50. DISCONNECT PASSENGER AIRBAG CONNECTOR
  51. REMOVE INSTRUMENT PANEL SAFETY PAD ASSEMBLY  (See REMOVAL )
  52. REMOVE NO. 2 ANTENNA CORD SUB-ASSEMBLY
    1. Disengage the clamp and remove the No. 2 antenna cord sub-assembly.
    2. Fig 1: Identifying No. 2 Antenna Cord Sub-Assembly
      G05828286Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  53. REMOVE REAR SEAT CUSHION ASSEMBLY  (See REMOVAL )
  54. REMOVE REAR SEAT HEADREST ASSEMBLY
  55. REMOVE REAR CENTER SEAT HEADREST ASSEMBLY
  56. REMOVE REAR SEATBACK ASSEMBLY  (See REMOVAL )
  57. REMOVE REAR DOOR SCUFF PLATE

    HINT:

    Removal procedure of the RH side is the same as that of the LH side (See REMOVAL ).

  58. REMOVE REAR SEAT SIDE GARNISH

    HINT:

    Removal procedure of the RH side is the same as that of the LH side (See REMOVAL ).

  59. REMOVE ROOF SIDE INNER GARNISH

    HINT:

    Removal procedure of the RH side is the same as that of the LH side (See REMOVAL ).

  60. REMOVE ANTENNA CORD SUB-ASSEMBLY (w/o DVD Player)
    1. Disconnect each connector.

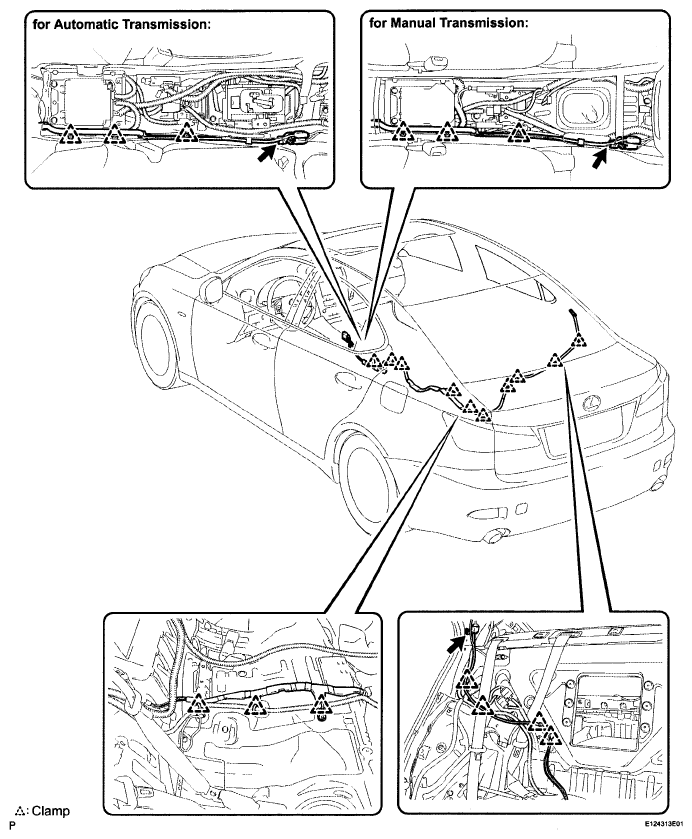

      Fig 2: Identifying Antenna Cord Sub-Assembly
      G05828287Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    2. Remove the 3 bolts and disengage the 19 clamps.
    3. Remove the antenna cord sub-assembly.
  61. REMOVE LUGGAGE COMPARTMENT TRIM COVER (w/ DVD Player)
  62. REMOVE DECK SIDE TRIM BOX RH (w/ DVD Player)
  63. REMOVE DECK SIDE TRIM BOX LH (w/ DVD Player)
  64. REMOVE ROPE HOOK ASSEMBLY (w/ DVD Player)  (See REMOVAL )
  65. REMOVE REAR LUGGAGE COMPARTMENT TRIM COVER (w/ DVD Player)  (See REMOVAL )
  66. REMOVE ROOM LIGHT ASSEMBLY (w/ DVD Player)  (See REMOVAL )
  67. REMOVE ROPE HOOK (w/ DVD Player)  (See REMOVAL )
  68. REMOVE FRONT LUGGAGE COMPARTMENT TRIM COVER (w/ DVD Player)  (See REMOVAL )
  69. REMOVE LUGGAGE COMPARTMENT TRIM HOOK (w/ DVD Player)  (See REMOVAL )
  70. REMOVE SIDE LUGGAGE COMPARTMENT TRIM COVER (w/ DVD Player)  (See REMOVAL )
  71. REMOVE ANTENNA CORD SUB-ASSEMBLY (w/ DVD Player)
    1. Disconnect the connectors.
    2. Disengage the 3 clamps and separate the antenna cord.
      Fig 3: Identifying Antenna Cord Clamp
      G05828288Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    3. Disconnect each connector.

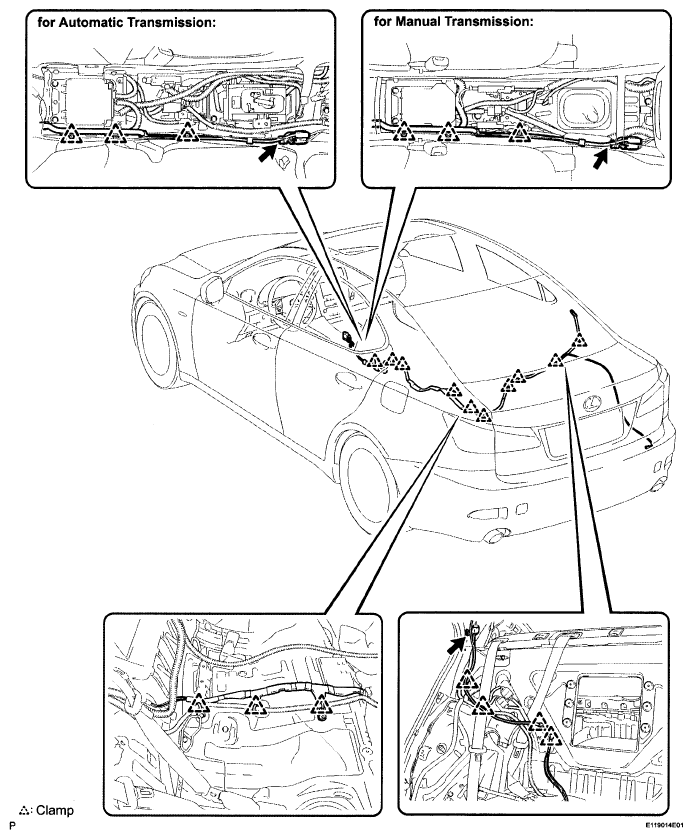

      Fig 4: Locating Antenna Cord Sub-Assembly, Bolts And Clamp
      G05828289Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    4. Remove the 3 bolts and disengage the 19 clamps.
    5. Remove the antenna cord sub-assembly.
