Adjustments-Convertible Glass: Notes
NOTE:
Verify that the door is properly adjusted to the body prior to adjusting the door glass.
ADJUSTMENTS-CONVERTIBLE GLASS
| ADJUSTMENT | PROCEDURE LINK |
|---|---|
| UP/DOWN GLASS ADJUSTMENT | Refer to the UP/DOWN ADJUSTMENT-FRONT DOOR GLASS adjustment procedure. |
| FORE/AFT GLASS ADJUSTMENT | Refer to the FORE/AFT ADJUSTMENT-FRONT DOOR adjustment procedure. |
| FRONT INBOARD/OUTBOARD GLASS ADJUSTMENT | Refer to the FRONT INBOARD/OUTBOARD GLASS ADJUSTMENT-FRONT DOOR adjustment procedure. |
| REAR INBOARD/OUTBOARD GLASS ADJUSTMENT | Refer to the REAR INBOARD/OUTBOARD GLASS ADJUSTMENT-FRONT DOOR adjustment procedure. |
| FORE/AFT AND UP/DOWN QUARTER GLASS ADJUSTMENT | Refer to the FORE/AFT AND UP/DOWN ADJUSTMENT-QUARTER GLASS adjustment procedure. |
| INBOARD/OUTBOARD QUARTER GLASS ADJUSTMENT | Refer to the INBOARD/OUTBOARD ADJUSTMENT-QUARTER GLASS adjustment procedure. |

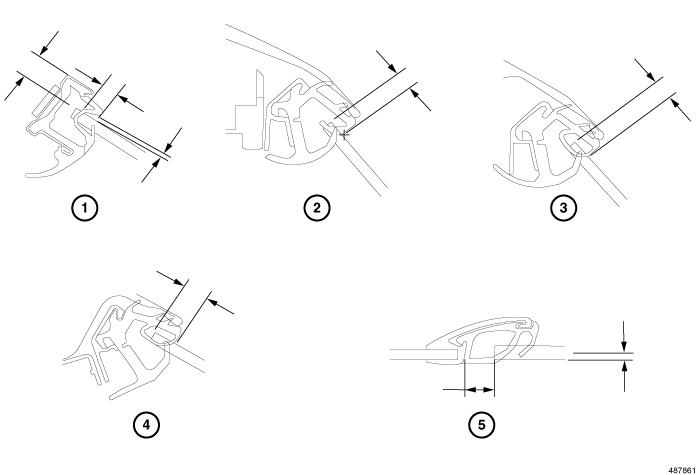

| Section | Measurement (± 2mm) |
| Section 1 | 8mm |
| Section 2 | 9mm |
| Section 3 | 9mm |
| Section 4 | 11mm |
| Section 5 | 10mm |

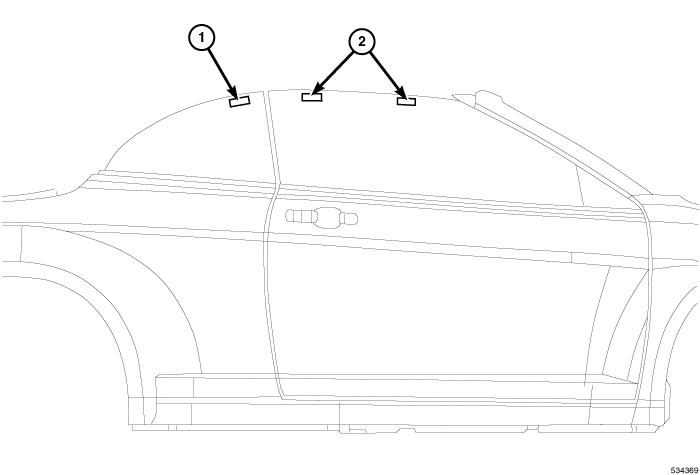

NOTE:
Refer to Fig 2
for on-vehicle gap location.
