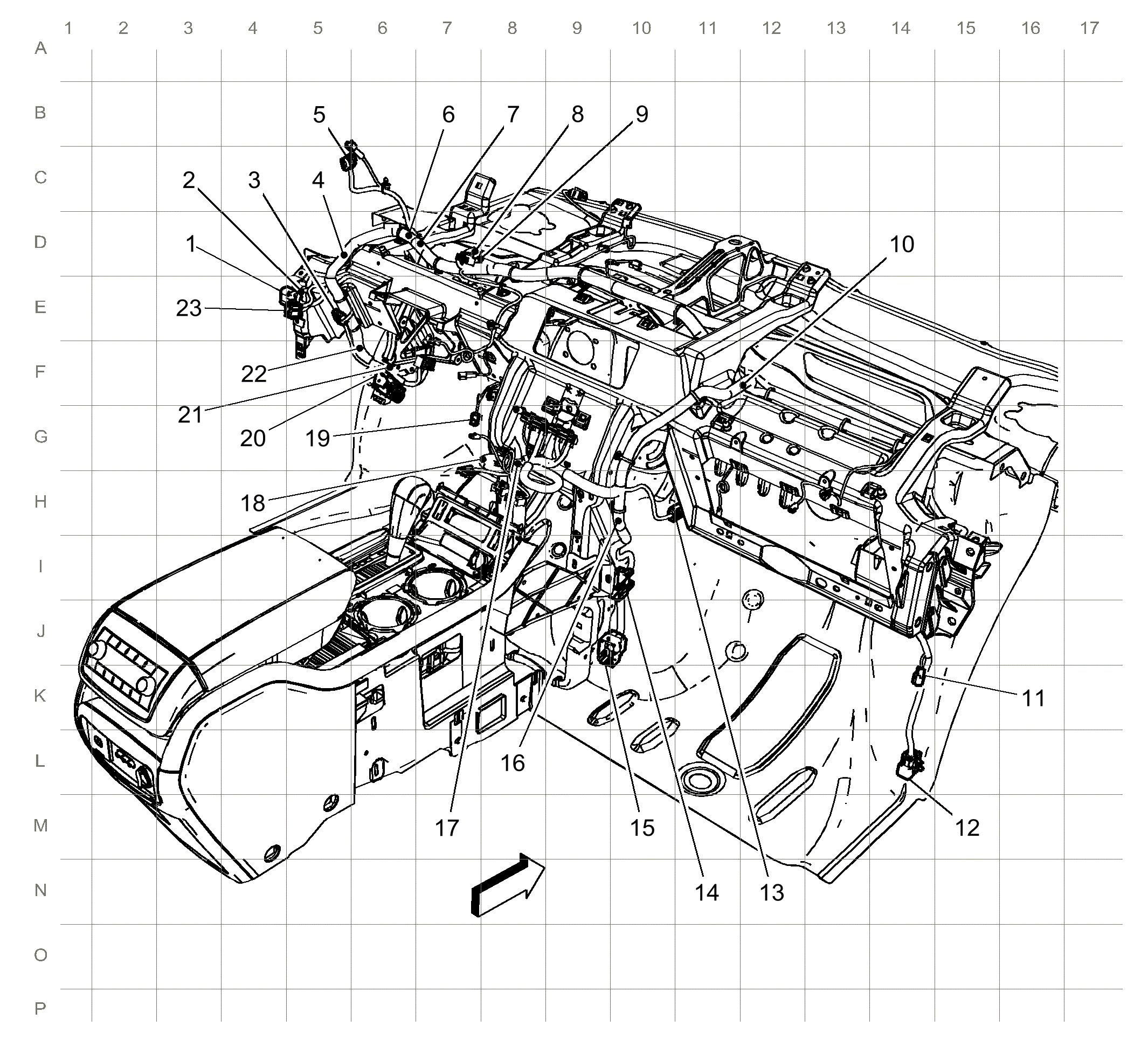

Instrument Panel Harness Routing - Passenger Compartment
WARNING: This page is about a different car, the 2016 GMC Acadia, 2016 Chevrolet Traverse, and 2016 Buick Enclave. However, it is still accessible from the selected car via links, so may be relevant.
| Items |
|---|
| 1. X203 X203 Body Harness to Instrument Panel Harness |
| 2. J216 |
| 3. JX205 |
| 4. J219 (U42 or UQS) |
| 5. X216 X216 Instrument Panel Harness to Headliner Harness |
| 6. J273 |
| 7. J215 |
| 8. J213 |
| 9. J202 |
| 10. J206 (CJ2) |
| 11. J206 (CJ2) |
| 12. X252 X252 Instrument Panel Harness to Body Harness |
| 13. X200 X200 Body Harness to Instrument Panel Harness |
| 14. X214 X214 Instrument Panel Harness to HVAC Harness |
| 15. X240 X240 Instrument Panel Harness to Floor Console Harness |
| 16. X202 X202 Instrument Panel Harness to Body Harness |
| 17. J208 |
| 18. J214 |
| 19. J211 |
| 20. J220 |
| 21. X201 X201 Instrument Panel Harness to Steering Column Harness |
| 22. J221 (B8K) |
| 23. J251 |
| 24. X205 X205 Body Harness to Instrument Panel Harness |
