Front Seat Back Replacement
Front Seat Back Replacement

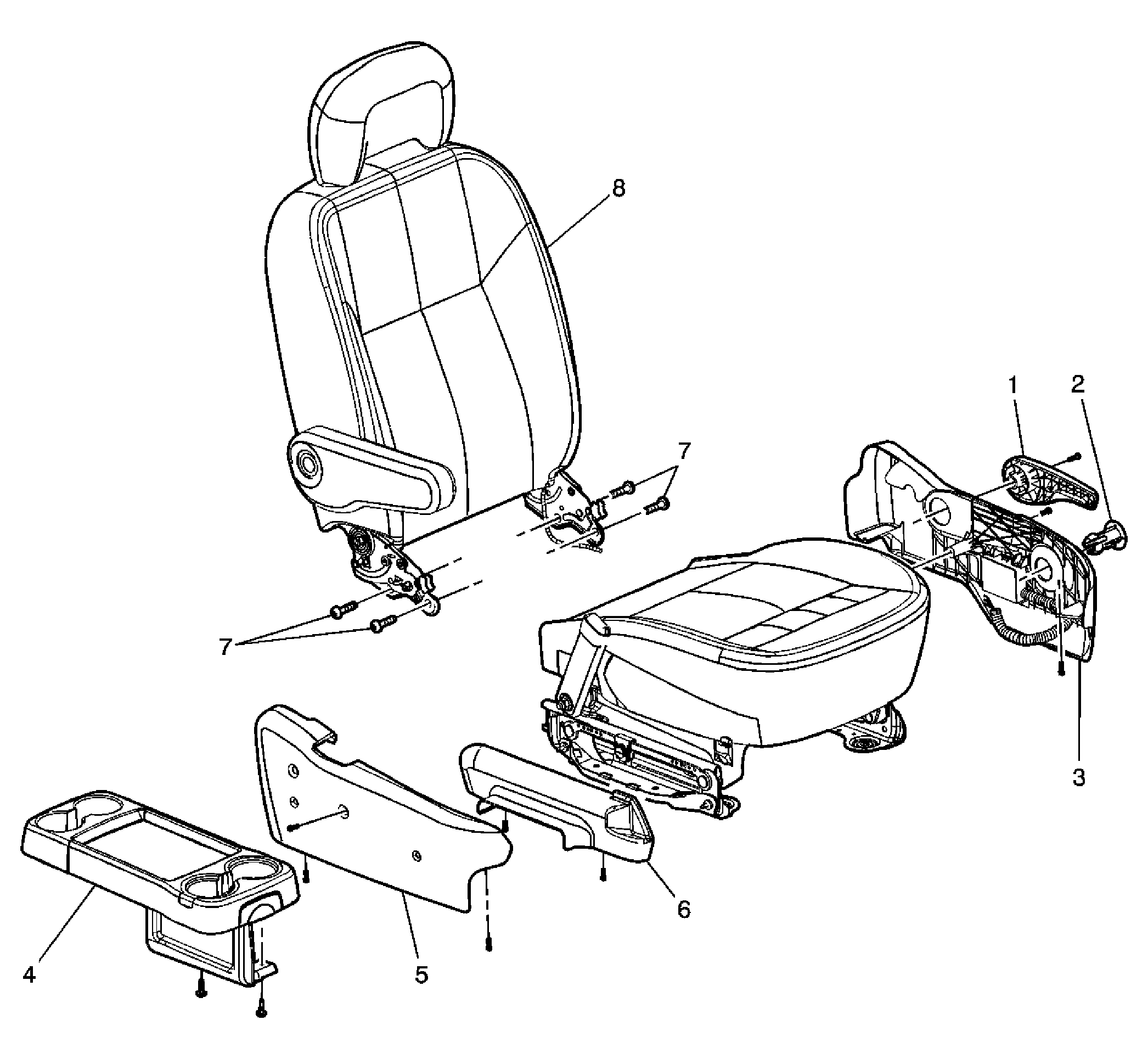

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the front bucket seat. Refer to Front Seat Replacement - Bucket . |
|
| 1 | Seat Recliner Handle Refer to Driver Seat Recliner Handle and Passenger Seat Recliner Handle Replacement . |
| 2 | Seat Recliner Handle Plug |
| 3 | Seat Outer Adjuster Cover Refer to Front Seat Adjuster Track Finish Cover Replacement . |
| 4 | Seat Storage Tray Assembly Refer to Front Seat Storage Tray Replacement . |
| 5 | Seat Outer Adjuster Cover Refer to Front Seat Adjuster Track Finish Cover Replacement . |
| 6 | Seat Inner Adjuster Cover Refer to Front Seat Adjuster Track Finish Cover Replacement . |
| 7 | Seat Back Recliner Bolt (Qty: 4)
NOTE:
Refer to Fastener Notice
.
Tighten: 48 N.m (35 lb ft) |
| 8 | Seat Back Assembly |
