Front Seat Adjuster Track Finish Cover Replacement
Front Seat Adjuster Track Finish Cover Replacement

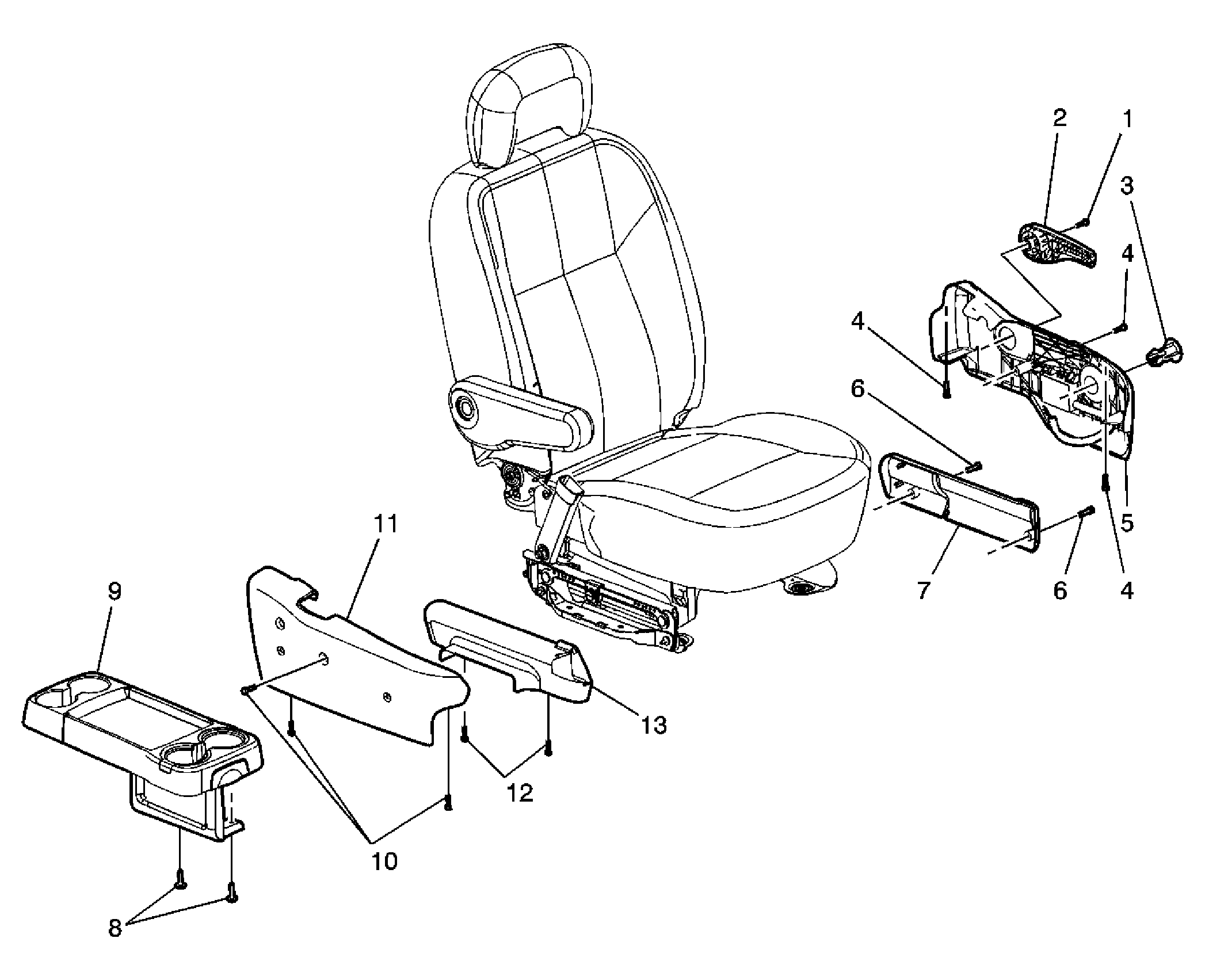

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the front bucket seat. Refer to Front Seat Replacement - Bucket . |
|
| 1 | Seat Recliner Handle Screw
NOTE:
Refer to Fastener Notice
.
Tighten: 2 N.m (18 lb in) |
| 2 | Seat Recliner Handle |
| 3 | Seat Recliner Handle Plug |
| 4 | Seat Outer Adjuster Cover Screw (Qty: 3) Tighten: 2 N.m (18 lb in) |
| 5 | Seat Outer Adjuster Panel |
| 6 | Seat Inner Adjuster Cover Screw (Qty: 2) Tighten: 2 N.m (18 lb in) |
| 7 | Seat Inner Adjuster Cover |
| 8 | Seat Storage Tray Assembly Bolt (Qty: 2) Tighten: 32 N.m (24 lb ft) |
| 9 | Seat Storage Tray Assembly |
| 10 | Seat Outer Adjuster Cover Screw (Qty: 3) Tighten: 2 N.m (18 lb in) |
| 11 | Seat Outer Adjuster Cover |
| 12 | Seat Inner Adjuster Cover Screw (Qty: 2) Tighten: 2 N.m (18 lb in) |
| 13 | Seat Inner Adjuster Cover |
