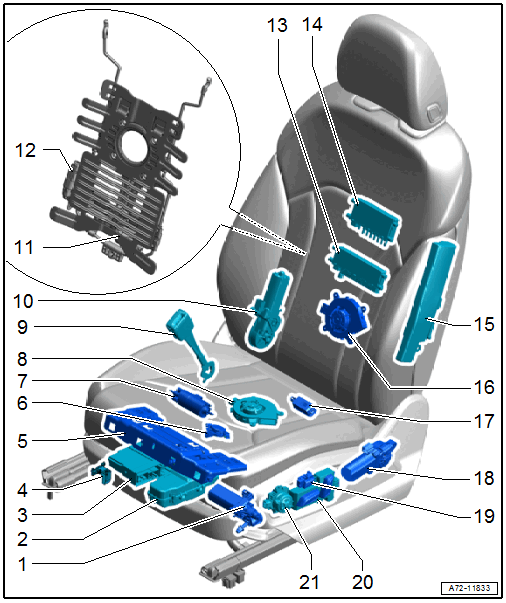

Component Location Overview - Electric And Electronic Components
WARNING: This page is about a different car, the 2024 Audi SQ7, 2024 Audi Q7, 2023 Audi SQ7, and 2023 Audi Q7. However, it is still accessible from the selected car via links, so may be relevant.
- Driver Seat Angle Adjustment Motor -V243-
- Front passenger side: Front Passenger Seat Angle Adjustment Motor -V224-
Overview. Refer to OVERVIEW - SEAT BOLSTER INFLATION ADJUSTER .
- Front passenger side: Front Passenger Seat Angle Adjustment Motor -V224-
- Driver Multi-Contour Seat Compressor -V439-
- Front passenger side: Front Passenger Multi-Contour Seat Compressor -V440-
- Overview. Refer to OVERVIEW - PNEUMATIC SYSTEM, COMPRESSOR .
- Memory Seat/Steering Column Adjustment Control Module -J136-
- Equipped on some models: integrated seat ventilation and seat heating function
- Equipped on some models: with integrated Driver Multi-Contour Seat Control Module -J873-
- Front passenger side: Front Passenger Memory Seat Control Module -J521-
- Equipped on some models: integrated seat ventilation and seat heating function
- Equipped on some models: with integrated Front Passenger Multi-Contour Seat Control Module -J872-
- Removing and Installing. Refer to SEAT FUNCTIONS CONTROL MODULE, REMOVING AND INSTALLING .
- Driver Seat Position Sensor -G553-
- Front passenger side: Front Passenger Seat Position Sensor -G554-
- Overview. Refer to OVERVIEW - SEAT POSITION SENSOR .
- Driver Seat Depth Adjustment Motor -V256-
- Front passenger side: Front Passenger Seat Depth Adjustment Motor -V257-
- Overview. Refer to OVERVIEW - SEAT BOLSTER INFLATION ADJUSTER .
- Passenger Seat Occupant Detection Sensor -G128-
- for the front passenger seat only
- Removing and Installing. Refer to Passenger Seat Occupant Detection Sensor -G128-, REMOVING AND INSTALLING .
- Driver Seat Forward/Back Adjustment Motor -V28-
- Front passenger side: Front Passenger Seat Forward/Back Adjustment Motor -V31-
- Integrated in the seat pan lower frame; replace the seat pan lower frame if faulty. Refer to UPPER AND LOWER SEAT PAN FRAME, SEPARATING AND ASSEMBLING
- Driver Seat Cushion Blower Fan -V390-
- Front passenger side: Front Passenger Seat Cushion Blower Fan -V391-
- Removing and Installing. Refer to FRONT SEAT FAN, REMOVING AND INSTALLING .
- Driver Seat Belt Switch -E24-
- Front passenger side: Front Passenger Seat Belt Switch -E25-
- Removing and Installing. Refer to FRONT SEAT BELT LATCH, REMOVING AND INSTALLING .
- Driver Backrest Adjustment Motor -V45-
- Front passenger side: Front Passenger Backrest Adjustment Motor -V46-
- Overview. Refer to OVERVIEW - FRONT BACKREST .
- Driver Seat Lumbar Support Height Adjustment Motor -V129-
- Front passenger side: with Front Passenger Seat Lumbar Support Height Adjustment Motor -V130-
- For versions with electro-mechanical lumbar support
- Removing and Installing. Refer to LUMBAR SUPPORT ADJUSTMENT MOTORS -V125- / -V126- / -V129- / -V130-, REMOVING AND INSTALLING .
- Driver Seat Lumbar Support Curvature Adjustment Motor -V125-
- Front passenger side: with Front Passenger Seat Lumbar Support Curvature Adjustment Motor -V126-
- For versions with electro-mechanical lumbar support
- Removing and Installing. Refer to LUMBAR SUPPORT ADJUSTMENT MOTORS -V125- / -V126- / -V129- / -V130-, REMOVING AND INSTALLING .
- Valve Block 2 in Driver Seat -N476-
- Front passenger side: Valve Block 2 in Front Passenger Seat -N478-
- For versions with pneumatic massage mat
- Overview. Refer to OVERVIEW - PNEUMATIC SYSTEM, MASSAGE MAT .
- Valve Block 1 in Driver Seat -N475-
- Front passenger side: Valve Block 1 in Front Passenger Seat -N477-
- For versions with pneumatic lumbar support and bolster adjuster
- Overview. Refer to OVERVIEW - PNEUMATIC SYSTEM, MODULE CARRIER/LUMBAR SUPPORT/SEAT BOLSTER INFLATION ADJUSTER .
- Front Thorax Airbag
- Driver side: with Driver Thorax Airbag Igniter -N199-
- Front passenger side: with Front Passenger Thorax Airbag Igniter -N200-
- Overview. Refer to OVERVIEW - FRONT THORAX AIRBAG .
- Driver Seat Backrest Blower Fan -V388-
- Front passenger side: Front Passenger Seat Backrest Blower Fan -V389-
- Removing and Installing. Refer to BACKREST FAN, REMOVING AND INSTALLING .
- Left Rear Footwell Lamp -W45-
- Right: Right Rear Footwell Lamp -W46-
- Equipped on some models
- Removing and Installing. Refer to LEFT REAR FOOTWELL LAMP -W45- / RIGHT REAR FOOTWELL LAMP -W46-, REMOVING AND INSTALLING .
- Driver Seat Height Adjustment Motor -V245-
- Front passenger side: Front Passenger Seat Height Adjustment Motor -V246-
- Not available separately; replace the seat pan upper frame if faulty. Refer to UPPER AND LOWER SEAT PAN FRAME, SEPARATING AND ASSEMBLING .
- Driver Side Massage Function Button -E670-
- Front passenger side: Front Passenger Massage Function Button -E671-
- Removing and Installing. Refer to DRIVER SIDE MASSAGE FUNCTION BUTTON -E670- / FRONT PASSENGER MASSAGE FUNCTION BUTTON -E671-, REMOVING AND INSTALLING .
- Driver Seat Adjustment Control Head -E470-
- Front passenger side: Front Passenger Seat Adjustment Control Head -E471-
- Overview. Refer to OVERVIEW - CONTROLS FOR POWER SEAT ADJUSTMENT .
- Driver Seat Lumbar Support Adjustment Switch -E176- or Driver Seat Switch Module -E663-
- Front passenger side: Front Passenger Seat Lumbar Support Adjustment Switch - E177- or Front Passenger Seat Switch Module -E664-
- Overview. Refer to OVERVIEW - CONTROLS FOR POWER SEAT ADJUSTMENT .
Passenger Occupant Detection System Control Module J706
- North America market versions - front passenger seat only
