Left Side Wire Harness

LEFT SIDE WIRE HARNESS - CONNECTOR TO HARNESS INDEX

Connector or Terminal Ref Cavities Location Connects to Notes
Condenser A (for rear window defogger) 18 2 Left B-pillar
Condenser B (for rear window defogger) 21 2 Left B-pillar
Driver's door switch 23 1 Left B-pillar
Driver's under-dash fuse/relay box connector D (see DRIVER'S UNDER-DASH FUSE/RELAY BOX ) 3 16 Under left side of dash
Driver's under-dash fuse/relay box connector E (see DRIVER'S UNDER-DASH FUSE/RELAY BOX ) 2 20 Under left side of dash
EVAP canister vent shut valve 15 2 Under floor (Fuel tank)
Fuel fill door lock actuator 13 2 Left front of trunk
Fuel tank pressure (FTP) sensor 16 3 Under floor (Fuel tank)
Fuel tank unit 5 4 Under rear seat cushion
High mount brake light 10 2 Middle of rear shelf
Left rear door switch 20 1 Left C-pillar
Left rear speaker 12 2 Left side of rear shelf
Left rear TPMS initiator 19 3 Under floor
Left rear wheel speed sensor 17 2 Under floor
Rear window defogger connector A (+) 7 1 Middle of rear shelf
Subwoofer 8 2 Middle of rear shelf
Trunk light 11 2 Middle of rear shelf
C305 1 8 Under left side of dash Left engine compartment wire harness (Dashboard branch) (see LEFT ENGINE COMPARTMENT WIRE HARNESS (DASHBOARD BRANCH) )
C601 26 23 Under left side of dash Dashboard wire harness (View of driver's side) (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
C602 25 16 Under left side of dash Dashboard wire harness (View of driver's side) (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
C603 24 2 Under left side of dash SRS floor wire harness (see SRS FLOOR WIRE HARNESS )
C604 14 20 Left rear of trunk Rear wire harness (see RIGHT WIRE HARNESS )
C654 9 18 Under rear shelf Right side wire harness (see RIGHT SIDE WIRE HARNESS )
C771 22 18 Left B-pillar Left rear door wire harness (see LEFT REAR DOOR WIRE HARNESS )
G601 27   Left side of floor Body ground, via left side wire harness
G602 6   Under rear seat cushion Body ground, via left side wire harness
G603 4   Left of rear shelf Body ground, via left side wire harness

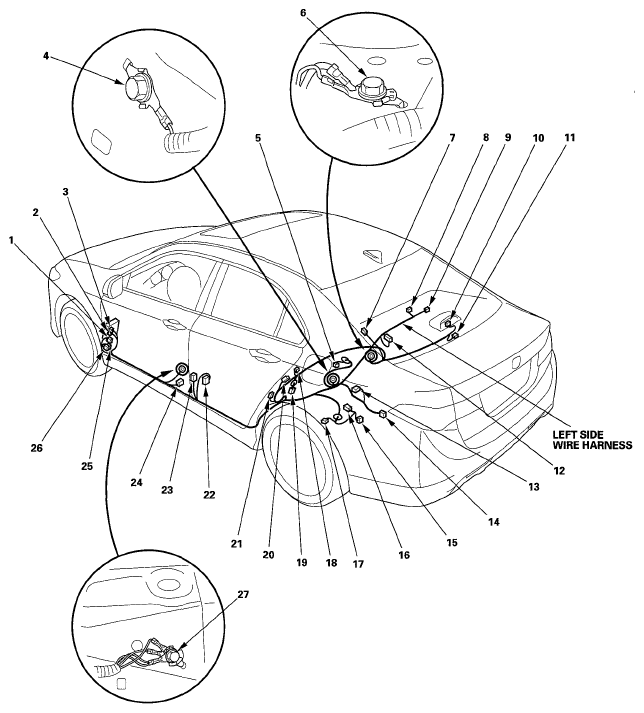

Fig 1: Identifying Left Side Wire Harness Location
G05994830Courtesy of AMERICAN HONDA MOTOR CO., INC.
