Remove/install air outlet temperature sensor - AR83.30-P-8087EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 207, 212

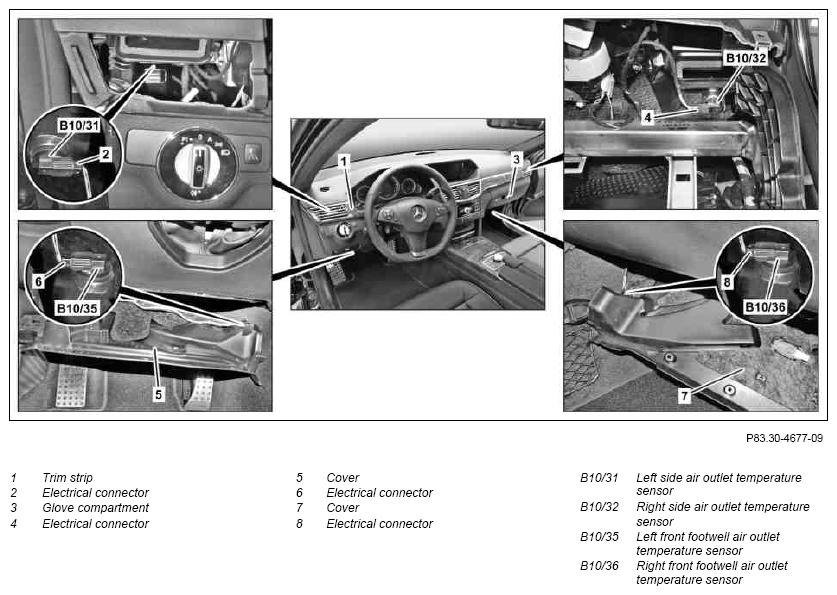

Illustrated on model 212

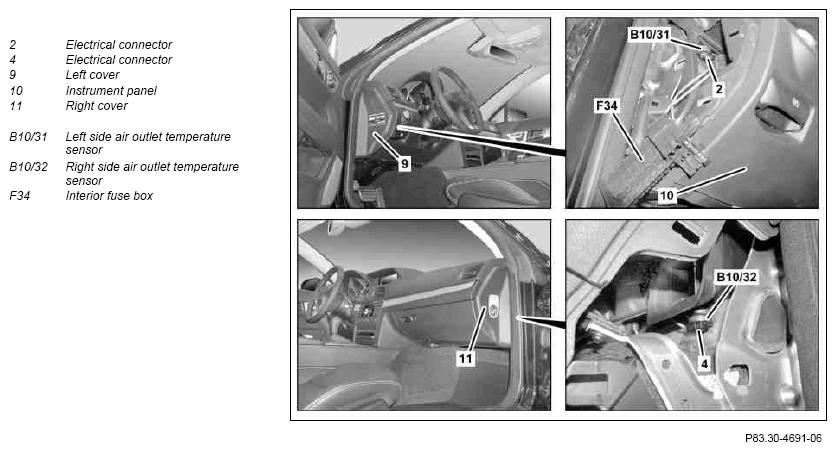

Model 207
Shown on model 207 with code (581) Comfort automatic air conditioning
| Remove/install | |||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| 1 | Switch off ignition and remove transmitter key or KEYLESS-GO start/stop button from electronic ignition lock control unit | ||
| Left side air outlet temperature sensor (B10/31) | |||
| 2 | Remove trim panel (9) on left side | Model 207 | |
| Fig 4 | |||
| 3 | Unclip interior fuse box (F34) from instrument panel (10) and move to one side with electrical lines still connected | Model 207 | |
| Fig 4 | |||
| 4 | Remove trim strip (1) on driver side | Model 212 | AR68.10-P-1180EW |
| 5 | Turn left side air outlet temperature sensor (B10/31) 90° clockwise and remove | ||
| 6 | Disconnect electrical connector (2) | ||
| Right side air outlet temperature sensor (B10/32) | |||
| 7 | Remove trim panel (11) on the right | Model 207 | |
| Fig 4 | |||
| 8 | Remove glove box (3) | Model 212 | AR68.10-P-1200EW |
| 9 | Disconnect electrical connector (4) | ||
| 10 | Turn right side air outlet temperature sensor (B10/32) 90° counterclockwise and remove | ||
| Left front footwell air outlet temperature sensor (B10/35) | |||
| 11 | Remove cover (5) on left side | ||
| 12 | Disconnect electrical connector (6) | ||
| 13 | Turn left front footwell vent air outlet temperature sensor (B10/35) 90° counterclockwise and remove | ||
| Right front footwell vent air outlet temperature sensor (B10/36) | |||
| 14 | Remove cover (7) on right side | AR68.10-P-1520CW | |
| 15 | Disconnect electrical connector (8) | ||
| 16 | Turn right front footwell vent air outlet temperature sensor (B10/36) 90° counterclockwise and remove | ||

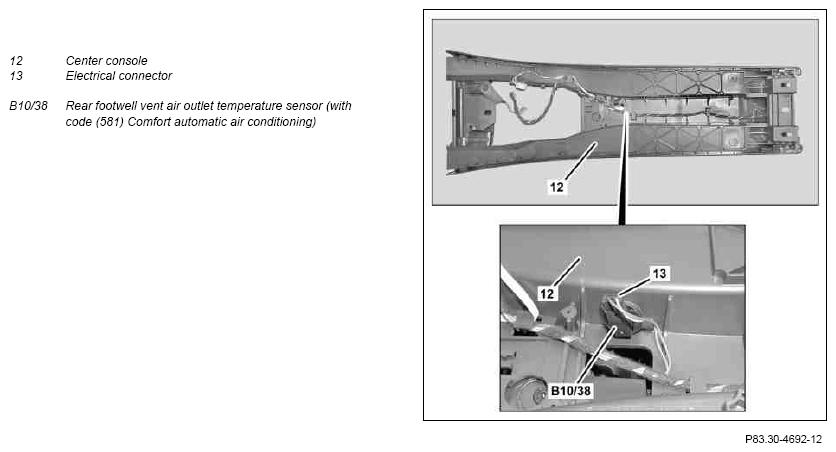

| Rear footwell vent temperature sensor air outlet (B10/38) | On vehicles with code (581) Comfort automatic air conditioning | ||
| 17 | Remove center console (12) | Model 207 | AR68.20-P-2000CW |
| Model 212 | AR68.20-P-2000EW | ||
| 18 | Disconnect electrical connector (13) | ||
| 19 | Turn rear footwell vent air outlet temperature sensor (B10/38) 90° counterclockwise and remove | ||
| 20 | Install in the reverse order |
