Remove/install aneroid capsules on turbocharger - AR09.40-P-1002CD
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 651 in MODEL 166, 172, 204, 207, 212, 218, 221
| Remove/install | |||

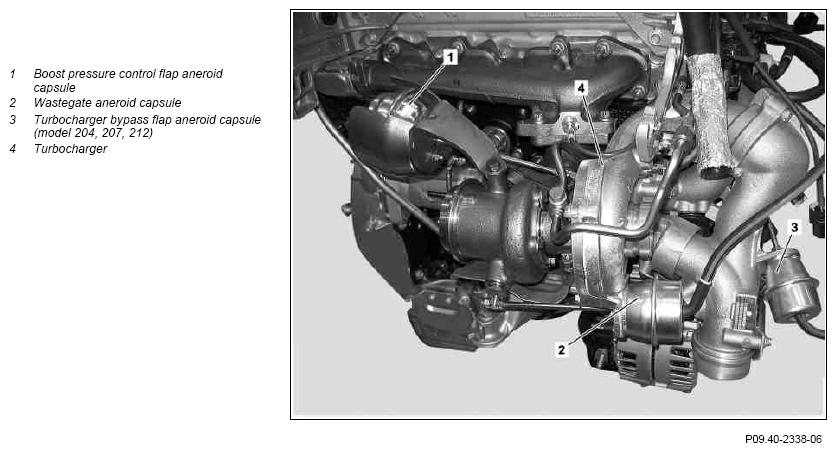

| 1 | Remove air filter housing | Only when removing boost pressure control flap aneroid capsule (1). | AR09.10-P-1150CD |
| 2 | Remove boost pressure control flap aneroid capsule (1) | AR09.40-P-1002-01CD | |
| *BA09.40-P-1012-01P | |||
| "Yellow" locking paint | *BR00.45-Z-1027-07A | ||
Hand vacuum pump |
Figure | ||
Vacuum tester |
Figure | ||
| 3 | Remove wastegate aneroid capsule (2) | AR09.40-P-1002-03CD | |
| *BA09.40-P-1012-01P | |||
| "Yellow" locking paint | *BR00.45-Z-1027-07A | ||
| Figure | |||
| Hand vacuum pump Vacuum tester |
Figure | ||
| 4 | Remove turbocharger bypass flap aneroid capsule (3) | ENGINE 651 in MODEL 204, 207, 212 | AR09.40-P-1002-02CD |
| *BA09.40-P-1012-01P | |||
| "Yellow" locking paint | *BR00.45-Z-1027-07A | ||
Hand vacuum pump |
Figure | ||
Vacuum tester |
Figure | ||
| 5 | Install in the reverse order |
TURBOCHARGER
| Number | Designation | ENGINE 651 | ||
|---|---|---|---|---|
| BA09.40-P-1012-01P | Fastening nut on turbocharger vacuum unit | M6 | Nm | 9 |
REPAIR MATERIALS
| Number | Designation | Order number |
|---|---|---|
| BR00.45-Z-1027-07A | "Yellow" locking paint | Lackfabrik Bader GmbH & Co. KG |
