Remove/install locking mechanism for folding rear seat backrest - AR91.12-P-1730ES
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 218.9
MODEL 212.2 without CODE 224 (Rear individual seat design)

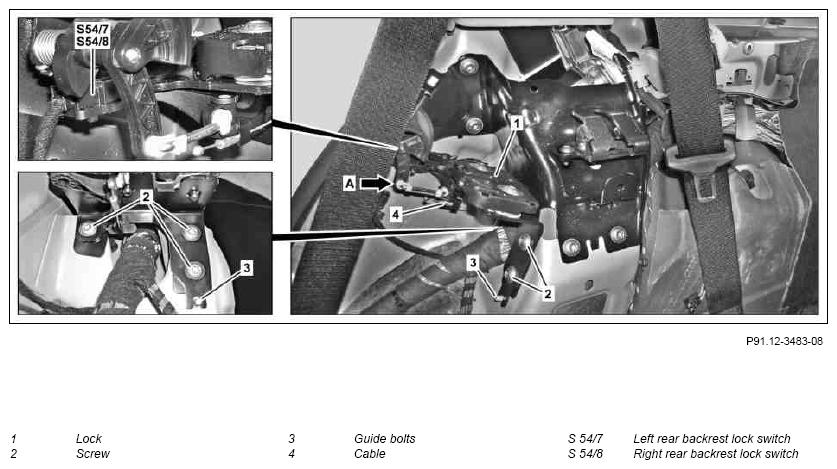

Shown on model 212.2 at right
| Remove/install | |||
| 1 | Remove rear seat cushion | MODEL 212.2 without CODE 224 (Rear individual seat design) |
AR91.12-P-1020CW |
| MODEL 218.9 | AR91.12-P-1020ELX | ||
| 2.1 | Remove left and right side bolster | MODEL 212.2 without CODE 224 (Rear individual seat design) |
|
| 2.2 | Remove trim at C-pillar at bottom right or left | MODEL 218.9 | |
| AR68.30-P-4490ELX | |||
| 3 | Remove left or right side cargo area interior trim | MODEL 212.2 without CODE 224 (Rear individual seat design) |
AR68.30-P-1180ES |
| MODEL 218.9 | AR68.30-P-1180ELX | ||
| 4 | Remove D-pillar panel | MODEL 212.2 without CODE 224 (Rear individual seat design) |
AR68.30-P-4495ES |
| MODEL 218.9 | AR68.30-P-4495ELX | ||
| 5 | Unhook cable (4) at release handle on D-pillar | ||
| 6 | Unhook actuator rod at retaining bracket (arrow A) | MODEL 212.2 without CODE 224 (Rear individual seat design) |
|
| 7 | Disconnect left rear backrest lock switch electrical connector (S54/7) or right rear backrest lock switch electrical connector (S54/8) from lock (1) | ||
| 8 | Remove screws/bolts (2) from lock (1) | ||
| *BA91.40-P-1016-01Q | |||
| 9 | Remove lock (1) with cable (2) | ||
| 10 | Install in the reverse order |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | MODEL 212.2 | MODEL 218.9 | |
|---|---|---|---|---|
| BA91.40-P-1016-01Q | Bolt, mounting console | Nm | 23 | 23 |
