Remove/install planetary gear set 4 and planetary gear set 3 with ring gear - AR27.50-P-0623EWM
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
TRANSMISSION 725.0
| Notes on automatic transmission | AH27.19-P-0001-01NKB | ||
| Remove/install | |||
| 1 | Remove multidisk clutch K27 with output shaft and park pawl gear | AR27.50-P-0614EWM | |

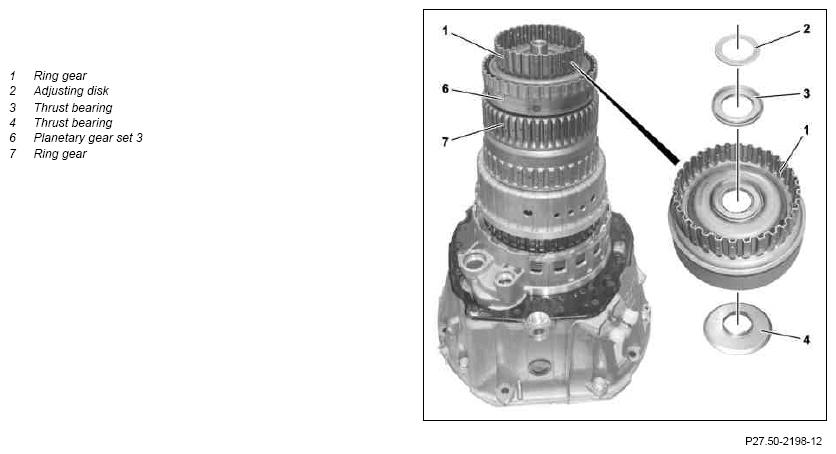

| 2 | Remove annulus gear (1) | ||
| 3 | Unclip adjusting disk (2) and thrust bearing (3, 4) from annulus gear (1) | ||

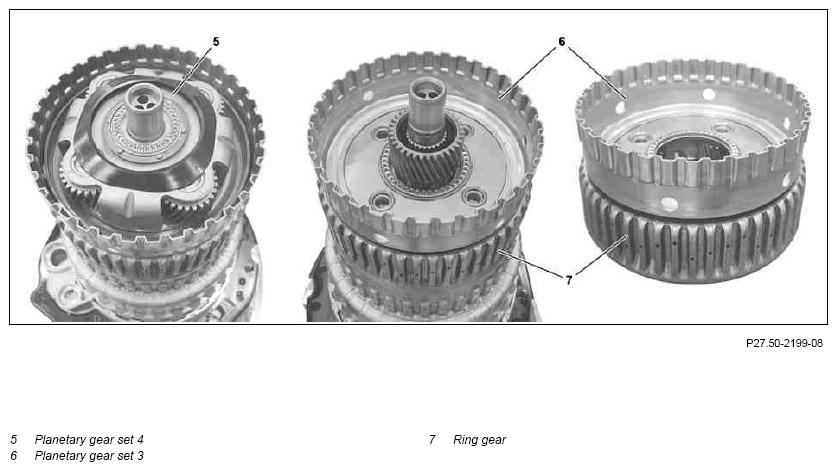

| 4 | Remove planetary gear set 4 (5) | Check planetary gear set 4 (5) for damage. ↓ If damaged, disassemble or replace. |
|
| Disassemble/assemble planetary gear set 4 | AR27.50-P-0623-04EWM | ||
| 5 | Remove planetary gear set 3 (6) with annulus gear (7) | Check planetary gear set 3 (6) for damage. ↓ If damaged, disassemble or replace. |
|
| Disassemble/assemble planetary gear set 3 | AR27.50-P-0623-03EWM | ||
| 6 | Install in the reverse order | ||
| 7 | Measure and adjust clearance | AR27.51-P-7229EWM |
