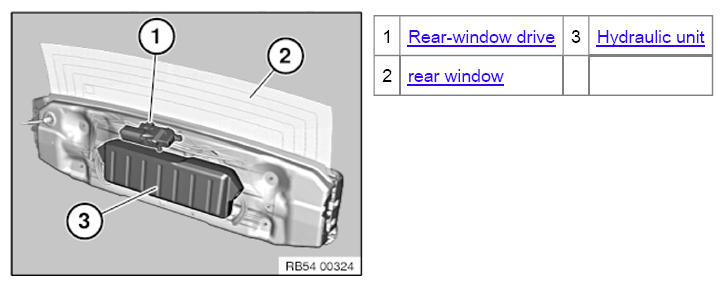

54 34... Overview of hydraulic system with rear window module with integrated hydraulic unit
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2018 BMW M6, 2018 BMW 650i xDrive, 2018 BMW 650i, 2018 BMW 640i xDrive, and 2018 BMW 640i. However, it is still accessible from the selected car via links, so may be relevant.
| 1 | REAR-WINDOW DRIVE |
| 2 | REAR WINDOW |
| 3 | HYDRAULIC UNIT |

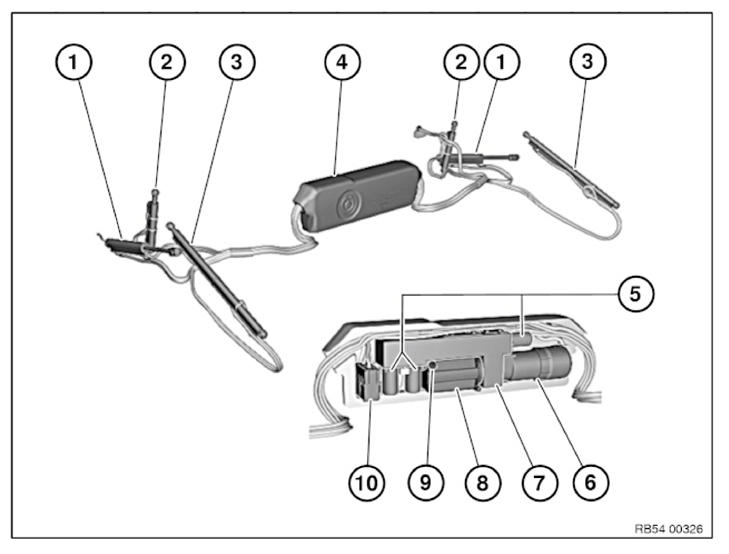

COMPLETE HYDRAULIC SYSTEM FOR SOFT TOP :
| 1 | MAIN PILLAR HYDRAULIC CYLINDER |
| 2 | Fin hydraulic cylinder See 54 34 008 REMOVING AND INSTALLING/REPLACING HYDRAULIC CYLINDER FOR LEFT SOFT-TOP BOW or 54 34 009 REMOVING AND INSTALLING/REPLACING HYDRAULIC CYLINDER FOR RIGHT SOFT-TOP BOW |
| 3 | Soft top compartment lid hydraulic cylinder See 54 34 006 REMOVING AND INSTALLING/REPLACING LEFT HYDRAULIC CYLINDER FOR SOFT TOP COMPARTMENT LID or 54 34 007 REMOVING AND INSTALLING/REPLACING RIGHT HYDRAULIC CYLINDER FOR SOFT TOP COMPARTMENT LID |
| 4 | HYDRAULIC UNIT |
| 5 | Solenoid valves |
| 6 | Drive unit (pump motor with hydraulic pump) |
| 7 | Switch block |
| 8 | Oil reservoir |
| 9 | OIL FILLER PLUG |
| 10 | Relay for the activation of the motor |
