Adjust Front Bumper - AR88.20-P-2001RG
Model 190
MODIFICATION NOTES
| 19.04.2017 | Document for model 190.4 supplemented | AR60.00-P-0700-01RG | |
| 19.04.2017 | Special tool in operation step 1 added | 129 589 03 21 00 | |
| 19.04.2017 | Method adapted | Operation steps 6, 10, 11, 12, 13 and 14. |
Shown on model 190.3 except code M030 (GT R version) and except code M032 (Black series version)
Shown on model 190 with code M030 (GT R version)
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Topical note | Notes on preventing damage to electronic components due to a magnetic tool | AH54.00-P-0002-01A | |
| Check | |||
| 1 | Check gaps. | Gap dimension, fender to bumper lamp unit | AR60.00-P-0700-01RG *BE60.00-P-1005-01EA |
| Gap dimension, lamp unit to bumper | *BE60.00-P-1004-01EA | ||
| Gap dimension, engine hood to bumper | *BE60.00-P-1001-01EA | ||

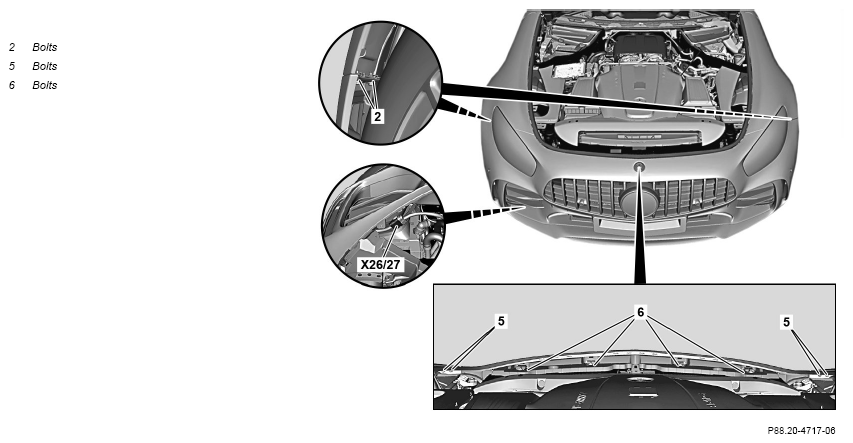

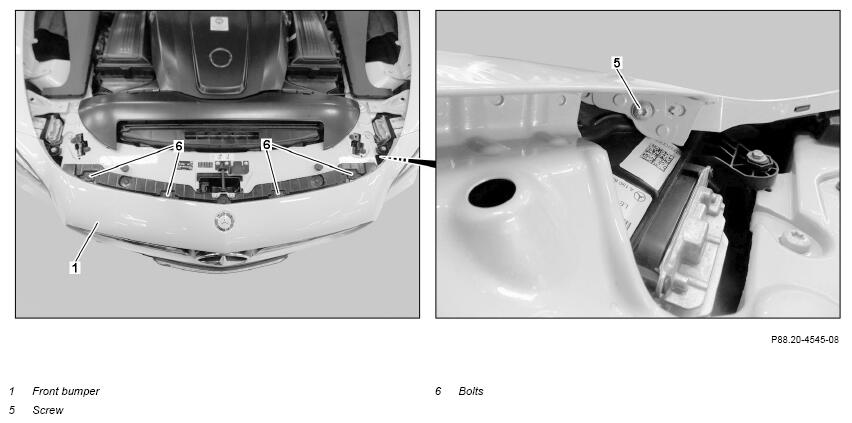

| Fig 1 | |||
| Adjustment of gap dimension of lamp unit to bumper or hood to bumper | |||
| 2 | Open hood. | AR88.40-P-1000RG | |
| 3 | Release screws (5, 6) until front bumper (1) can be moved. | ||
| 4 | Close hood. | ||
| 5 | Adjust gap dimension between front bumper (1) | Gap dimension, engine hood to bumper | *BE60.00-P-1001-01EA |
| and engine hood. | Fig 1 | ||
| 6 | Adjust gap dimension between lamp unit and front bumper (1). | Gap dimension, lamp unit to bumper | *BE60.00-P-1004-01EA |
| Fig 1 | |||
| 7 | Open hood. | ||
| 8 | Tighten screws (5, 6). | ||
| 9 | Close hood. | ||
| Adjustment of gap dimension of fender to bumper lamp unit | |||
| 10 | Release front section of fender liner in front fender until screws (2) are accessible. | Model 190 with code M032 (Black Series version) |
AR88.10-P-1300RGB |
| Model 190 except code M032 (Black Series version) |
AR88.10-P-1300RG | ||
| 11 | Loosen bolts (2). | ||
| 12 | Adjust gap dimension between fender and bumper lamp unit. | Gap dimension, fender to bumper lamp unit | *BE60.00-P-1005-01EA |
| Fig 1 | |||
| 13 | Tighten bolts (2). | ||
| 14 | Install front section of fender liner in fender. | Model 190 with code M032 (Black Series version) |
AR88.10-P-1300RGB |
| Model 190 except code M032 (Black Series version) |
AR88.10-P-1300RG |
GAP DIMENSIONS
| Number | Designation | Model 190.3 | Model 190.4 | ||
|---|---|---|---|---|---|
| BE60.00-P-1001-01EA | Gap dimension, engine hood to bumper | Dimension "A" | mm | 3, 5 (±0, 5) | 3, 5 (±0, 5) |
| See | AR60.00-P-0700-01RG | AR60.00-P-0700-01RG | |||
GAP DIMENSIONS
| Number | Designation | Model 190.3 | Model 190.4 | ||
|---|---|---|---|---|---|
| BE60.00-P-1004-01EA | Gap dimension, lamp unit to bumper | Dimension "D" | mm | 2, 5 (±1) | 2, 5 (±0, 5) |
| See | AR60.00-P-0700-01RG | AR60.00-P-0700-01RG | |||
GAP DIMENSIONS
| Number | Designation | Model 190.3 | Model 190.4 | ||
|---|---|---|---|---|---|
| BE60.00-P-1005-01EA | Gap dimension, fender to bumper lamp unit | Dimension "E" | mm | 0 (+0, 5) | 0 (+0, 5) |
| See | AR60.00-P-0700-01RG | AR60.00-P-0700-01RG | |||
